அனல் மின் நிலையம் நிலையான வசந்த ஆதரவு

Tianshun கடுமையான அனல் மின் தொழில் தரநிலைகளை பூர்த்தி செய்ய கட்டப்பட்ட குழாய் ஆதரவு தீர்வுகளில் 14 ஆண்டுகள் ஆழ்ந்த நிபுணத்துவம் பெற்றுள்ளது. ஒரு தொழில்முறை உற்பத்தியாளர் என்ற முறையில், உயர் வெப்பநிலை, உயர் அழுத்த மின்நிலைய குழாய்களில் வெப்ப இடப்பெயர்ச்சியை உறிஞ்சுவதற்கு நிலையான ஆதரவு சக்தியை வழங்கும் அனல் மின்நிலைய நிலையான வசந்த ஆதரவை நாங்கள் உற்பத்தி செய்கிறோம். முக்கிய மின் நிலைய குழாய் அமைப்புகளின் பாதுகாப்பான மற்றும் நிலையான செயல்பாடு.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

2012 இல் நிறுவப்பட்ட, Yangzhou Tianshun பைப்லைன் டெக்னாலஜி கோ., லிமிடெட், மின்சாரத் துறைக்கான பைப்லைன் ஆதரவு தீர்வுகளில் 14 வருட ஆழ்ந்த நிபுணத்துவத்தைக் கொண்டுள்ளது, டஜன் கணக்கான உள்நாட்டு மின் உற்பத்தித் திட்டங்களுக்கு சேவை செய்யும் தயாரிப்புகளுடன். எங்கள் அனல் பவர் பிளாண்ட் கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் என்பது DL/T தொடர் மின் துறை தரநிலைகளுக்கு இணங்க கண்டிப்பாக உருவாக்கப்பட்ட ஒரு சிறப்பு தயாரிப்பு ஆகும். அனல் மின் நிலையங்களின் உயர்-வெப்பநிலை, உயர் அழுத்தம் மற்றும் நீண்ட சுழற்சி தொடர்ச்சியான செயல்பாட்டு பண்புகளுக்கு சிறப்பாக உகந்ததாக உள்ளது, இது மின் உற்பத்தி நிலையங்களின் நான்கு முக்கிய குழாய் அமைப்புகளுக்கான முக்கிய ஆதரவு கூறு ஆகும்.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

Constant Spring Support Load-Displacement Type-Test Curve

அனல் பவர் பிளாண்ட் பைப்லைன் ஆதரவின் தனித்துவமான தேவைகள்

சாதாரண தொழில்துறை குழாய்களுடன் ஒப்பிடுகையில், வெப்ப மின் நிலைய குழாய் அமைப்புகள் மிகவும் கடுமையான நிலைமைகளின் கீழ் செயல்படுகின்றன:

▶ அதிக வெப்பநிலை மற்றும் அழுத்தம்: முக்கிய நீராவி குழாய்கள் 540℃~620℃, அழுத்தம் 16MPa~35MPa

▶ பெரிய வெப்ப இடப்பெயர்ச்சி: முக்கிய நீராவி குழாய்களின் செங்குத்து இடப்பெயர்ச்சி 300~500 மிமீ அடையலாம்

▶ அதிக சுமைகள்: பெரிய விட்டம் கொண்ட தடித்த சுவர் குழாய்கள், ஒற்றை தூக்கும் புள்ளி சுமை 50~300 டன்

▶ அதிக தொடர்ச்சியான செயல்பாட்டுத் தேவைகள்: யூனிட் வருடாந்திர இயக்க நேரம் ≥7500 மணிநேரம், பெரும் பணிநிறுத்தம் இழப்புகளுடன்

▶ உதவி உந்துதலுக்கு உணர்திறன்: நீராவி விசையாழி உள்ளீடுகள் மற்றும் விற்பனை நிலையங்களில் பைப்லைன் உந்துதலுக்கான மிகக் கடுமையான தேவைகள்

▶ உயர் பாதுகாப்பு நிலை: பிரஷர் பைப்லைன்கள், குறிப்பிடத்தக்க பாதுகாப்புப் பொறுப்புகளுடன் வகைப்படுத்தப்பட்டுள்ளது

சாதாரண நிலையான ஸ்பிரிங் ஹேங்கர்கள் இந்த தேவைகளை முழுமையாக பூர்த்தி செய்ய முடியாது, இது அர்ப்பணிக்கப்பட்ட அனல் மின்நிலைய நிலையான வசந்த ஆதரவை அவசியமாக்குகிறது.

Constant Spring Supports

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள்	உதாரணம்
மாதிரி / தொடர்	PH, LH, CA, CS, TH
சுமை திறன் (இயக்குதல்)	0.1 kN - 500 kN
மொத்த பயணம்	50 மிமீ, 100 மிமீ, 200 மிமீ, 400 மிமீ
உண்மையான பயணம்	600 மிமீ வரை
சுமை விலகல் (சகிப்புத்தன்மை)	±5% (தரநிலை) / ±3% (அதிக ப்ரிக்.)
நிறுவல் நிலை	கிடைமட்ட / செங்குத்து
வீட்டு முடித்தல்	ஹாட் டிப் கால்வனேற்றப்பட்ட / எபோக்சி
இயக்க வெப்பநிலை.	-20°C முதல் +80°C (சுற்றுப்புறம்)
ஸ்பிரிங் காயில் பொருள்	60Si2Mn / 50CrVA
சுமை சரிசெய்தல் வரம்பு	±10% (புலம் சரிசெய்தல்)

பவர் இண்டஸ்ட்ரி ஸ்டாண்டர்ட் தேவைகள்

வெப்ப மின் நிலையங்களுக்கான ஹேங்கர்கள் மற்றும் ஆதரவுகள் பின்வரும் மின் தொழில் தரநிலைகளுக்கு இணங்க வேண்டும்:

நிலையான எண்	நிலையான பெயர்	முக்கிய தேவைகள்
DL/T 616	அனல் மின்நிலையங்களில் நீராவி-நீர் குழாய்கள் மற்றும் ஆதரவுகளின் பராமரிப்பு மற்றும் சரிசெய்தலுக்கான வழிகாட்டி	செயல்பாட்டு பராமரிப்பு, சரிசெய்தல் மற்றும் ஆய்வு தேவைகள்
DL/T 1113	அனல் மின் நிலையங்களில் பைப்லைன் சப்போர்ட்ஸ் மற்றும் ஹேங்கர்களுக்கான ஏற்றுக்கொள்ளும் குறியீடு	தொழிற்சாலை ஏற்பு மற்றும் நிறுவல் ஏற்றுக்கொள்ளும் தரநிலைகள்
DL/T 5054	அனல் மின் நிலையங்களில் நீராவி-நீர் குழாய்களை வடிவமைப்பதற்கான தொழில்நுட்ப குறியீடு	வடிவமைப்பு தேர்வு மற்றும் சுமை கணக்கீடு
ஜிபி/டி 17116	பைப்லைன் சப்போர்ட்ஸ் மற்றும் ஹேங்கர்கள் பகுதி 1: தொழில்நுட்ப விவரக்குறிப்புகள்	பொதுவான தொழில்நுட்ப தேவைகள்

அனல் பவர் பிளாண்ட் கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் மேலே உள்ள அனைத்து நிலையான தேவைகளையும் முழுமையாக பூர்த்தி செய்கிறது, மேலும் தொழிற்சாலை விநியோக ஆவணங்கள் மின் உற்பத்தி நிலையத்தின் தர மேற்பார்வை மற்றும் ஏற்றுக்கொள்ளலுக்கு நேரடியாகப் பயன்படுத்தப்படலாம்.

பவர் பிளாண்ட் சிஸ்டம் தேர்வு வழிகாட்டி

மின் உற்பத்தி நிலைய அமைப்பு	குழாய் பெயர்	பரிந்துரைக்கப்பட்ட தயாரிப்பு வகை	வழக்கமான அளவுருக்கள்
கொதிகலன் அமைப்பு	முக்கிய நீராவி குழாய்	அனல் மின் நிலையம் நிலையான வசந்த ஆதரவு	100~300 டன்கள், 200~400மிமீ இடப்பெயர்ச்சி
கொதிகலன் அமைப்பு	நீராவி பைப்லைனை மீண்டும் சூடாக்கவும்	கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர்/ஆதரவு	80~200 டன்கள், 250~450மிமீ இடப்பெயர்ச்சி
தீவன அமைப்பு	உயர் அழுத்த ஊட்டநீர் குழாய்	நிலையான + மாறி விசை சேர்க்கை	30~100 டன்கள், 100~250மிமீ இடப்பெயர்ச்சி
நீராவி விசையாழி அமைப்பு	டர்பைன் இன்லெட்/அவுட்லெட் பைப்லைன்கள்	உயர் துல்லியமான நிலையான வசந்த ஆதரவு	50~150 டன்கள், நிலைத்தன்மை ≤±4%
காற்று, ஃப்ளூ கேஸ் & நிலக்கரி அமைப்பு	சூடான காற்று குழாய்கள், ஃப்ளூ வாயு குழாய்கள்	மாறி விசை வசந்த ஆதரவு	10~50 டன்கள், 50~150மிமீ இடப்பெயர்ச்சி
பிரித்தெடுத்தல் நீராவி அமைப்பு	அனைத்து நிலைகளிலும் நீராவி பிரித்தெடுத்தல் குழாய்கள்	மாறி விசை + நிலையான விசை	5~50 டன்கள், 50~200மிமீ இடப்பெயர்ச்சி
வடிகால் அமைப்பு	வடிகால் மற்றும் ப்ளோடவுன் பைப்லைன்கள்	மாறி விசை வசந்தம்	1~20 டன்கள், 30~100மிமீ இடப்பெயர்ச்சி
இரசாயன நீர் அமைப்பு	ஒப்பனை நீர், மின்தேக்கி	கடுமையான ஆதரவு + மாறி விசை	சிறிய சுமை, சிறிய இடப்பெயர்ச்சி

பவர் பிளாண்ட் வேலை நிலைமைகளுக்கான 5 உகந்த வடிவமைப்புகள்

உயர்-வெப்பநிலை தழுவல் உகப்பாக்கம்

ஸ்பிரிங்ஸ் 60Si2CrVA உயர்-வெப்பநிலை எதிர்ப்பு ஸ்பிரிங் ஸ்டீலைப் பயன்படுத்துகிறது, இது 400℃ இல் மன அழுத்த தளர்வு விகிதத்தை 50% குறைக்கிறது.

உயர் வெப்பநிலை உதிரிபாகங்களைத் தவிர்ப்பதற்காக 12Cr1MoV வெப்ப-எதிர்ப்பு எஃகு பயன்படுத்தப்படுகிறது.

குழாய்களில் இருந்து நீரூற்றுகளுக்கு வெப்ப பரிமாற்றத்தை தடுக்க வெப்ப காப்பு குழாய் காலணிகள் பொருத்தப்பட்டிருக்கும்

நீண்ட கால செயல்திறன் நிலைத்தன்மையை உறுதி செய்வதற்காக ஸ்பிரிங் இயக்க வெப்பநிலை 120℃ க்கு கீழே கட்டுப்படுத்தப்படுகிறது

நீராவி விசையாழி இடைமுக பாதுகாப்பு உகப்பாக்கம்

நிலைத்தன்மை ≤±4% ஆக மேம்படுத்தப்பட்டு, நீராவி விசையாழிகளின் மீதான உந்துதலைக் குறைக்கிறது

பிரசவத்திற்கு முன் குளிர் மற்றும் சூடான வேலை நிலைமைகளுக்கு அளவீடு செய்யப்பட்டது

வசதியான செயல்பாட்டைக் கண்காணிக்க 1 மிமீ துல்லியமான இடப்பெயர்ச்சி அறிகுறி

குழாய் அழுத்த பகுப்பாய்வை ஆதரிக்க சுமை-இடப்பெயர்ச்சி வளைவுகள் உள்ளன

நீண்ட சுழற்சி செயல்பாட்டு நம்பகத்தன்மை உகப்பாக்கம்

உயர் அதிர்வெண் தணித்தல் + கார்பரைசிங் சிகிச்சையுடன் கூடிய கேம் மேற்பரப்பு, 5 மடங்கு நீண்ட உடைகள்

சுய-மசகு புஷிங், பராமரிப்பு இல்லாத வடிவமைப்பு கொண்ட பின் தண்டுகள்

எதிர்ப்பு தளர்த்த நடவடிக்கைகளுடன் அனைத்து போல்ட்களும், அதிர்வின் கீழ் தளர்வு இல்லை

C4-நிலை எதிர்ப்பு அரிப்பு மதிப்பீடு, வெளிப்புற மின் நிலைய சூழல்களுக்கு ஏற்றது

நிறுவல் & ஆணையிடுதல் வசதி மேம்படுத்தல்

டெலிவரிக்கு முன் டிசைன் இன்ஸ்டிட்யூட் சுமைகளுக்கு ஏற்ப துல்லியமாக அளவீடு செய்யப்பட்டது, நேரடியாக தளத்தில் நிறுவுதல்

சிறப்பு திறத்தல் கருவி பொருத்தப்பட்ட, நிறுவிய பின் ஒரு கிளிக் திறத்தல்

வெளிப்புற சுமை சரிசெய்தல் பொறிமுறையானது, செயல்பாட்டின் போது ஆன்லைனில் நன்றாகச் சரிசெய்வதை அனுமதிக்கிறது

மின்நிலைய ஆய்வுப் பணியாளர்களால் எளிதாகக் கண்காணிப்பதற்கான தெளிவான இடப்பெயர்ச்சி அடையாளங்கள்

பாதுகாப்பு பணிநீக்கம் வடிவமைப்பு

அதிக பயண சேதத்தைத் தடுக்க மேல் மற்றும் கீழ் இயந்திர வரம்புகள்

ஹேங்கர் ராட் பாதுகாப்பு காரணி ≥5 மடங்கு, எலும்பு முறிவு அபாயத்தை நீக்குகிறது

வசந்த எலும்பு முறிவு பாதுகாப்பு சாதனம், தீவிர நிலைமைகளில் கூட பாதுகாப்பான ஆதரவை உறுதி செய்கிறது

ஓவர்லோட் எச்சரிக்கை அடையாளங்கள் சரியான நேரத்தில் கையாளுவதற்கு ஆபரேட்டர்களைத் தூண்டும்

பவர் பிளாண்ட் செயல்பாடு மற்றும் பராமரிப்பு அனுபவம் (14 வருட தொழில்துறை சுருக்கம்)

பொதுவான பிரச்சனைகள் & தடுப்பு நடவடிக்கைகள்

ஆபரேஷன் பிரச்சனை	காரணம் பகுப்பாய்வு	தடுப்பு நடவடிக்கைகள்
ஸ்பிரிங் லாக் வெளியிடப்படவில்லை	நிறுவிய பின் பூட்டுதல் போல்ட்களை அகற்ற மறந்துவிடுகிறது	நிறுவல் ஏற்றுக்கொள்ளும் சரிபார்ப்புப் பட்டியலில் சேர்க்கப்பட வேண்டும்
இடப்பெயர்ச்சி நெரிசல்	இயந்திரம் துருப்பிடித்தல், உயவு இல்லாமை	முள் தண்டுகளின் வருடாந்திர ஆய்வு மற்றும் உயவு
பெரிய சுமை விலகல்	உண்மையான பைப்லைன் எடை வடிவமைப்புக்கு முரணானது	அறுவை சிகிச்சைக்குப் பிறகு 1 மாதம் மீண்டும் சரிபார்த்து சரிசெய்யவும்
ஹேங்கர் சாய்தல்	பெரிய கிடைமட்ட குழாய் இடப்பெயர்ச்சி	விலகலை அனுமதிக்கும் கட்டமைப்புகளைத் தேர்ந்தெடுக்கவும்
கடுமையான அரிப்பு	வெளிப்புற, கடற்கரை சூழல்கள்	கால்வனேற்றப்பட்ட அல்லது துருப்பிடிக்காத எஃகு பொருட்களைத் தேர்ந்தெடுக்கவும்

மின் உற்பத்தி நிலைய ஆய்வு முக்கிய புள்ளிகள் (காலாண்டுக்கு பரிந்துரைக்கப்படுகிறது)

இடப்பெயர்ச்சி காட்டி நிலையை சரிபார்த்து, வரலாற்று பதிவுகளுடன் ஒப்பிடவும்

அனைத்து பூட்டுதல் போல்ட்களும் அகற்றப்பட்டதா என சரிபார்க்கவும்

சிதைவு மற்றும் விரிசல்களுக்கு ஹேங்கர் தண்டுகள் மற்றும் முள் தண்டுகளை ஆய்வு செய்யவும்

விரிசல்களுக்கு வெல்ட்களை சரிபார்க்கவும்

அரிப்பு எதிர்ப்பு பூச்சு ஒருமைப்பாட்டை சரிபார்க்கவும்

செயல்பாட்டுத் தரவைப் பதிவுசெய்து ஆதரவு/ஹேங்கர் லெட்ஜரை நிறுவவும்

முறையான பராமரிப்புடன், அனல் மின்நிலைய நிலையான வசந்த ஆதரவு 20 ஆண்டுகளுக்கும் மேலான சேவை ஆயுளைக் கொண்டுள்ளது, மின் உற்பத்தி நிலையத்தின் முக்கிய உபகரணங்களின் ஆயுட்காலம் பொருந்துகிறது.

பவர் பிளாண்ட் திட்ட விநியோகம் மற்றும் சேவை

பவர் பிளாண்ட் திட்ட விநியோக தரநிலைகள் தொழிற்சாலை ஆவண தொகுப்பு (மின்நிலைய தர மேற்பார்வை தேவைகளை பூர்த்தி செய்தல்):

தயாரிப்பு தகுதி சான்றிதழ்

பொருள் தர சான்றிதழ்கள்

வசந்த சோதனை அறிக்கைகள்

முழுமையான இயந்திர சுமை சோதனை வளைவுகள்

நிறுவல் மற்றும் செயல்பாட்டு கையேடு

தொழிற்சாலை ஆய்வு பதிவுகள்

ஆன்-சைட் சேவை:

தொழில்நுட்ப பணியாளர்கள் தளத்தில் தொழில்நுட்ப வெளிப்பாடு

நிறுவல் வழிகாட்டுதல் மற்றும் ஆணையிடுதல்

மின் உற்பத்தி நிலையத்தின் பிரிவு சோதனை நடவடிக்கைக்கு ஆதரவு

யூனிட் 168 மணிநேர சோதனை நடவடிக்கைக்கான எஸ்கார்ட்

பவர் பிளாண்ட் திட்டப் பதிவு

300 மெகாவாட், 600 மெகாவாட், 1000 மெகாவாட் யூனிட்கள் உட்பட 30+ உள்நாட்டு மின் நிலையத் திட்டங்களுக்கு சேவை செய்தது

அல்ட்ரா-சூப்பர் கிரிட்டிகல் 1000 மெகாவாட் யூனிட்டின் நான்கு பெரிய பைப்லைன்களுக்கு ஆதரவு அளிக்கப்பட்டது.

அனல் மின் நிலைய சீரமைப்பு திட்டத்தில் 200க்கும் மேற்பட்ட ஆதரவுகள்/ஹேங்கர்கள் மாற்றப்பட்டுள்ளன

தொடர்ந்து பல ஆண்டுகளாக தர புகார்கள் இல்லை, மின் உற்பத்தி நிலையங்களில் இருந்து அதிக திரும்ப வாங்கும் விகிதம்

விற்பனைக்குப் பிந்தைய சேவை அர்ப்பணிப்பு

3 ஆண்டு தயாரிப்பு உத்தரவாதம், உத்தரவாதக் காலத்தில் இலவச பழுது மற்றும் மாற்றீடு

மின் உற்பத்தி நிலைய அவசரச் சிக்கல்களுக்கு 24 மணி நேர பதில், 48 மணி நேரத்திற்குள் ஆன்-சைட் ஆதரவு

வாழ்நாள் தொழில்நுட்ப ஆலோசனை மற்றும் உதிரி பாகங்கள் வழங்கல்

வருடாந்திர ஆதரவு/ஹேங்கர் ஆய்வு சேவை உள்ளது

அனல் மின் நிலையம் நிலையான வசந்த ஆதரவு என்பது வெப்ப மின் நிலையங்களில் உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்களுக்கான நம்பகமான ஆதரவுத் தேர்வாகும். மின்சாரத் துறையில் 14 வருட ஆழ்ந்த அனுபவத்துடன், மின் உற்பத்தி நிலையத்தின் வேலை நிலைமைகள் மற்றும் நிலையான தேவைகளை நாங்கள் முழுமையாகப் புரிந்துகொள்கிறோம், தொழில்முறை தயாரிப்புகள் மற்றும் சேவைகளுடன் பாதுகாப்பான மற்றும் நிலையான யூனிட் செயல்பாட்டை உறுதிசெய்கிறோம்.

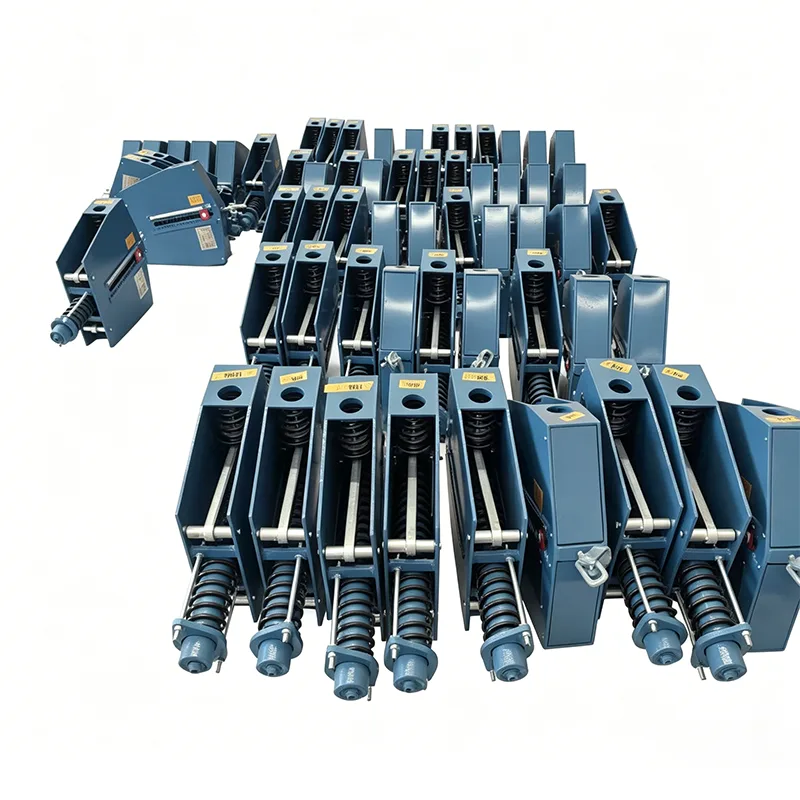

Thermal Power Plant Constant Spring Support
