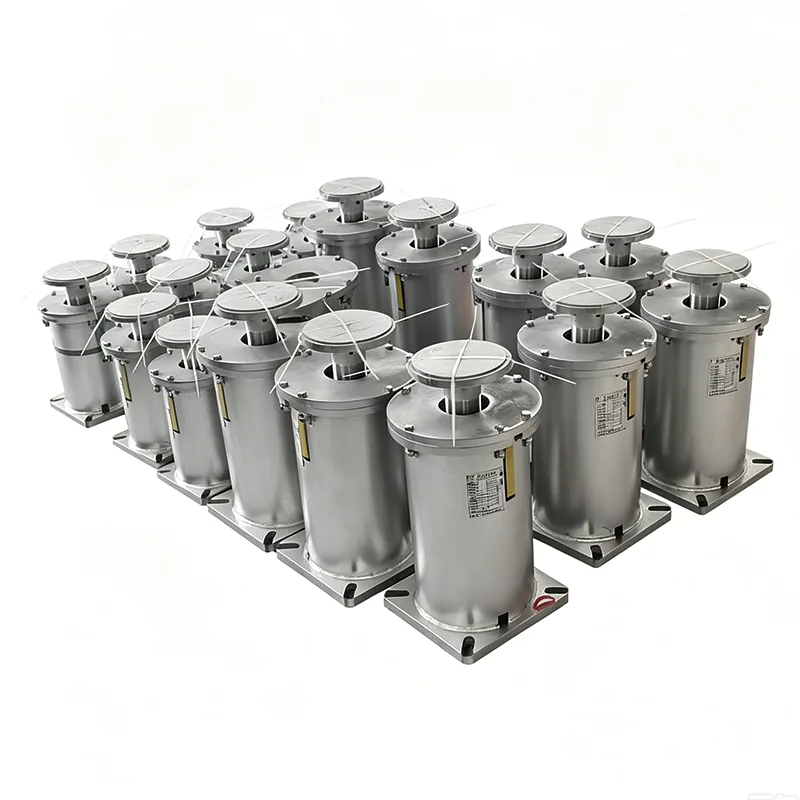

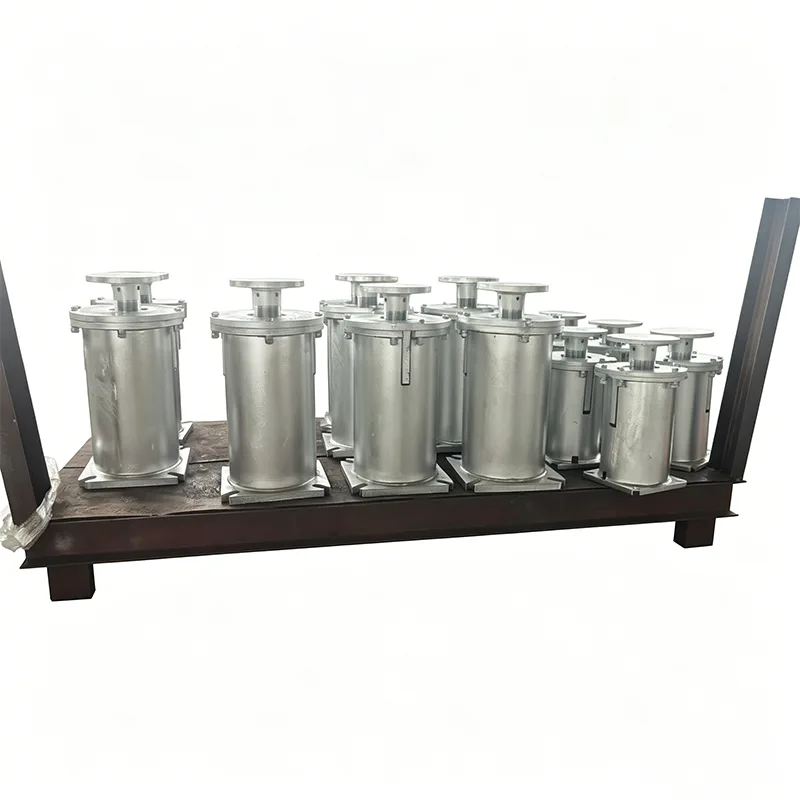

வகை F மாறி வசந்த ஆதரவு

Yangzhou Tianshun பைப்லைன் டெக்னாலஜி கோ., லிமிடெட், 2012 இல் நிறுவப்பட்டது, HG/T 20644 வேரியபிள் ஸ்பிரிங் சப்போர்ட்ஸ் மற்றும் ஹேங்கர்ஸ் தரநிலைக்கு இணங்க முழு அளவிலான தயாரிப்புகளை உற்பத்தி செய்கிறது. வகை F மாறி ஸ்பிரிங் சப்போர்ட் என்பது நிலையான தொடரின் அடிப்படை வகை ஆதரவு தயாரிப்பு ஆகும், இது குழாய்களின் கீழ் ஆதரவுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது. இது மின்சாரம், பெட்ரோ கெமிக்கல், உலோகவியல் மற்றும் பிற தொழில்களில் சிறிய மற்றும் நடுத்தர இடப்பெயர்ச்சி குழாய் அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, மேலும் இது பொறியியலில் மிகவும் பரவலாகப் பயன்படுத்தப்படும் மாறக்கூடிய வசந்த மாதிரிகளில் ஒன்றாகும்.

தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.

ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.

தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

வகை F தயாரிப்பின் கட்டமைப்பு மற்றும் அம்சங்கள்

வகை F மாறி வசந்த ஆதரவு பின்வரும் பகுதிகளைக் கொண்ட செங்குத்து பெட்டி அமைப்பை ஏற்றுக்கொள்கிறது:

▶  அடித்தட்டு: பரந்த ஆதரவு அடிப்படை தட்டு, அடித்தளத்துடன் இணைக்கப்பட்டுள்ளது

▶  ஸ்பிரிங் சிலிண்டர்: உள்ளமைக்கப்பட்ட உருளை ஹெலிகல் கம்ப்ரஷன் ஸ்பிரிங்

▶  மேல் தட்டு: ஏற்றத் தட்டு, குழாய் ஆதரவுடன் இணைக்கப்பட்டுள்ளது

▶  இடப்பெயர்ச்சி காட்டி தகடு: குளிர் மற்றும் வெப்ப நிலைகள் குறிக்கப்பட்டது

▶  லாக்கிங் போல்ட்: போக்குவரத்து மற்றும் நிறுவலின் போது பூட்டப்பட்டது

▶  உயரம் சரிசெய்தல் போல்ட்: ஆன்-சைட் நேர்த்தியான சுமை சரிசெய்தல்

முக்கிய வடிவமைப்பு அம்சங்கள்

நிலையான மட்டு வடிவமைப்பு

HG/T 20644 தரநிலையுடன் முழுமையாக இணங்குகிறது, மற்ற உற்பத்தியாளர்களின் தயாரிப்புகளுடன் பரிமாற்றம் செய்யக்கூடியது

தரப்படுத்தப்பட்ட சுமை மற்றும் இடப்பெயர்ச்சி தொடர், வடிவமைப்பு நிறுவனம் தேர்வுக்கு வசதியானது

ஒருங்கிணைந்த நிறுவல் பரிமாணங்கள், பொறியியல் கொள்முதல் செய்ய வசதியானது

தொழிற்சாலை முன் அமைப்பு

வடிவமைப்பு சுமைக்கு ஏற்ப ஸ்பிரிங் முன் சுருக்கப்பட்டு, குளிர் நிலை நிலையில் பூட்டப்பட்டுள்ளது

பயன்பாட்டிற்கு, தளத்தில் நிறுவிய பின் மட்டுமே பூட்டுதல் போல்ட்களை அகற்ற வேண்டும்

தளத்தில் வசந்த சுருக்கத்தை சரிசெய்ய தேவையில்லை

கச்சிதமான அமைப்பு

செங்குத்து வடிவமைப்பு, சிறிய தளம்

மொத்த உயரம் 200-400 மிமீ, இட நெருக்கடிக்கு ஏற்றது

குறைந்த ஈர்ப்பு மையம், நல்ல நிலைப்புத்தன்மை

வசதியான பராமரிப்பு

ஸ்பிரிங் அசெம்பிளியை வெளியே இழுத்து தனித்தனியாக மாற்றலாம்

ஆய்வின் போது தெளிவான இடப்பெயர்ச்சி அறிகுறி

உதிரிபாகங்கள் இல்லை, பராமரிப்பு இல்லாத வடிவமைப்பு

வகை F தொழில்நுட்ப அளவுரு விரைவு குறிப்பு அட்டவணை

செயல்படுத்தும் தரநிலை: HG/T 20644-2024சுமை மாற்றம் விகிதம்: ≤25% (நிலையான தேவை) ஸ்பிரிங் மெட்டீரியல்: 50CrVA ஸ்பிரிங் ஸ்டீல்ஷெல் மெட்டீரியல்: Q235BA எதிர்ப்பு அரிப்பு சிகிச்சை: சாண்ட்பிளாஸ்டிங் டெரஸ்டிங் + டாப்கோக்ரி ப்ரைம்கோசி

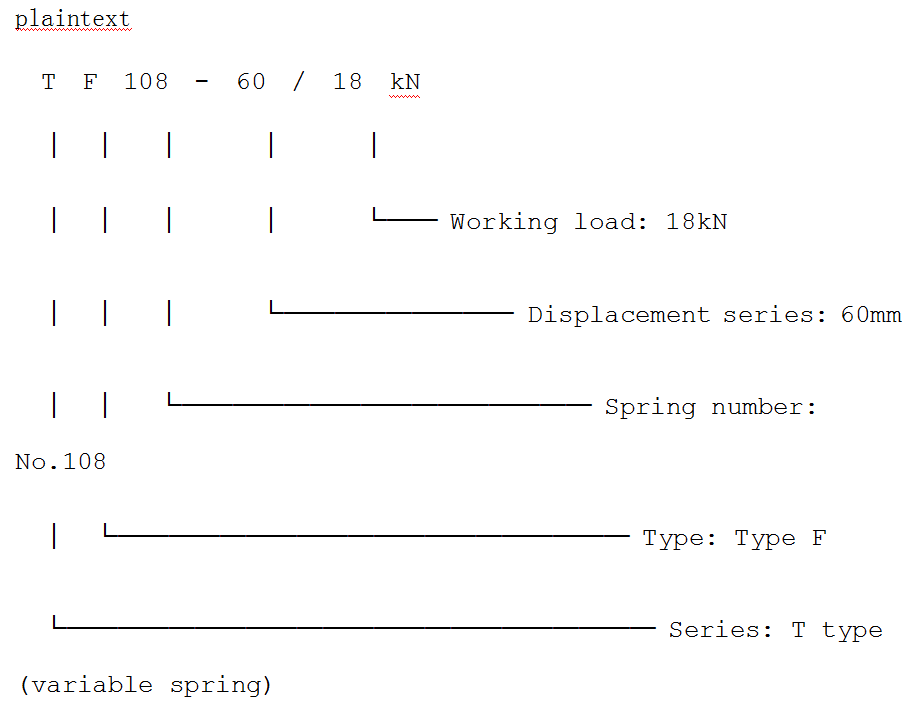

மாதிரி குறியீட்டு விதிகளின் விரிவான விளக்கம்

வகை F மாறி வசந்த ஆதரவின் நிலையான மாதிரி குறியீட்டு எடுத்துக்காட்டு:

தேர்வுக்கு தேவையான அளவுருக்கள்:

▶  பைப்லைன் வேலை சுமை (kN)

▶  பைப்லைன் செங்குத்து வெப்ப இடமாற்றம் (மிமீ)

▶  இடப்பெயர்ச்சி திசை (மேலே / கீழ்நோக்கி)

▶  சுற்றுச்சூழல் அரிப்பு தரம்

நீங்கள் வழங்கும் பைப்லைன் அளவுருக்களின் அடிப்படையில் எங்கள் தொழில்முறை குழு துல்லியமான வகை F தயாரிப்பு மாதிரிகளை நேரடியாக வழங்க முடியும்.

தேர்வு உதாரணம் (படிப்படியாக வழிகாட்டி)

எடுத்துக்காட்டு வேலை நிலைமைகள்:

▶  பைப்லைன் வேலை சுமை: 15kN

▶  பைப்லைன் மேல்நோக்கி வெப்ப இடமாற்றம்: 40மிமீ

தேர்வு படிகள்:

1. இடப்பெயர்ச்சித் தொடரைத் தீர்மானிக்கவும்: 40 மிமீ இடப்பெயர்ச்சி, 60 மிமீ தொடரைத் தேர்ந்தெடுக்கவும் (இருப்பு விளிம்பு)

2. சூடான நிலை சுமையை கணக்கிடுங்கள்: மேல்நோக்கி இடப்பெயர்ச்சி, வசந்த வெளியீடுகள், சுமை குறைகிறது

3.ஸ்பிரிங் விறைப்பு அட்டவணையைச் சரிபார்க்கவும்: ஸ்பிரிங் எண்.106ஐத் தேர்ந்தெடுக்கவும், விறைப்பு 0.25kN/mm

4.சுமை மாற்றத்தைக் கணக்கிடுக: 40mm × 0.25kN/mm = 10kN மாற்றம்

5.மாற்ற விகிதத்தை சரிபார்க்கவும்: 10kN / 15kN = 6.7% ≤ 25%, தேவைகளைப் பூர்த்தி செய்தல்

இறுதி மாதிரி: TF106-60/15kN

வகை F மாறி வசந்த ஆதரவின் தேர்வு சிக்கலானதாகத் தெரிகிறது, ஆனால் உண்மையில் தரநிலைகளைப் பின்பற்றுகிறது. நாங்கள் இலவச தேர்வு சேவையை வழங்குகிறோம்: நீங்கள் குழாய் அளவுருக்களை மட்டுமே வழங்க வேண்டும், மேலும் நாங்கள் துல்லியமான மாதிரிகளை வழங்குவோம்.

எஃப் வகையின் வழக்கமான பயன்பாட்டுக் காட்சிகள்

தரக் கட்டுப்பாடு மற்றும் விநியோகம்

உற்பத்தி தரக் கட்டுப்பாடு

சிறப்பு வசந்த ஆய்வு: ஒவ்வொரு வசந்தத்திற்கும் 100% சுமை சோதனை, பதிவு விறைப்பு வளைவு

முன் சுருக்க அமைப்பு: ஆர்டர் தேவைகளுக்கு ஏற்ப துல்லியமாக குளிர் நிலை நிலைக்கு சுருக்கப்பட்டு, பூட்டப்பட்டது

இடப்பெயர்ச்சி அறிகுறி அளவுத்திருத்தம்: ±1மிமீ துல்லியமான காட்டி தட்டு நிலை

அரிப்பு எதிர்ப்பு சிகிச்சை: Sa2.5 தர மணல் வெடிப்பு, பூச்சு தடிமன் ≥80μm

தோற்ற ஆய்வு: வெல்ட்ஸ், பரிமாணங்கள் மற்றும் அடையாளங்களின் விரிவான ஆய்வு

விநியோக நன்மைகள்

இருப்பு உள்ளது: பொதுவான மாதிரிகள் (TF030-TF120, 30/60/90 இடப்பெயர்ச்சி) கையிருப்பில் உள்ளன

விரைவான டெலிவரி: பங்கு ஆர்டர்கள் 3 நாட்களுக்குள் அனுப்பப்படும், தனிப்பயன் ஆர்டர்கள் 7-10 நாட்களுக்குள்

மொத்த விலை: பொறியியல் மொத்த கொள்முதலுக்கான வரிசை விலை

முழுமையான ஆவணங்கள்: தயாரிப்புகளின் ஒவ்வொரு தொகுதியும் தகுதிச் சான்றிதழ், வசந்த சோதனை அறிக்கை, நிறுவல் வழிமுறைகளுடன் வருகிறது

சேவை மற்றும் ஆதரவு

இலவச தேர்வு: தொழில்முறை பொறியாளர்கள் துல்லியமான மாதிரியை உறுதிசெய்ய தேர்வு கணக்கீட்டை வழங்குகிறார்கள்

வரைதல் ஏற்பாடு: வடிவமைப்புடன் ஒத்துழைக்க நிலையான நிறுவல் பரிமாண வரைபடங்களை வழங்கவும்

தொழில்நுட்ப ஆதரவு: நிறுவல், ஆணையிடுதல் மற்றும் பயன்பாட்டில் பல்வேறு கேள்விகளுக்கு பதிலளிக்கவும்

தர உத்தரவாதம்: 2 ஆண்டு தயாரிப்பு உத்தரவாதம், மனிதரல்லாத சேதத்திற்கு இலவச மாற்று

அவசர பதில்: ஆன்-சைட் பிரச்சனைகளுக்கு 24 மணி நேரத்திற்குள் தீர்வுகளை வழங்கவும்

உதிரி பாகங்கள்: ஸ்டாக் ஸ்பிரிங் அசெம்பிளிகள், போல்ட் மற்றும் பிற அணியும் பாகங்கள்

வகை F மாறி ஸ்பிரிங் சப்போர்ட் என்பது வேதியியல் துறையில் ஒரு நிலையான பொது தயாரிப்பு ஆகும், மேலும் பொறியியலில் மிகவும் பரவலாகப் பயன்படுத்தப்படும் மாறி ஸ்பிரிங் மாடலாகும். நிலையான தயாரிப்பு தரம் மற்றும் சரியான நேரத்தில் டெலிவரி செய்வதன் மூலம் 14 ஆண்டுகளாக நிலையான தொடர் உற்பத்தியில் கவனம் செலுத்தி வருகிறோம், மேலும் உலகம் முழுவதும் 40க்கும் மேற்பட்ட நாடுகளில் பொறியியல் திட்டங்களுக்கு சேவை செய்துள்ளோம். நிலையான வகை F ஐ தேர்வு செய்யவும், நம்பகத்தன்மை மற்றும் வசதியை தேர்வு செய்யவும்.
