பெட்ரோ கெமிக்கல் ஆலைகளில் உள்ள பைப்லைன் அமைப்புகள் அதிக வெப்பநிலை, உயர் அழுத்தம், அதிக அரிக்கும் மற்றும் எரியக்கூடிய/வெடிக்கும் சூழல்களின் கீழ் நீண்ட காலத்திற்கு செயல்படுகின்றன, மேலும் 3-5 ஆண்டுகள் தொடர்ந்து இடைவிடாத செயல்பாடு தேவைப்படுகிறது. இத்தகைய நிலைமைகளின் கீழ், சாதாரண தொழில்துறை வசந்த ஆதரவுகள் வசந்த சோர்வு முறிவு, வீட்டு அரிப்பு துளைத்தல் மற்றும் தளர்வான இணைப்புகளுக்கு ஆளாகின்றன. இந்தச் சிக்கல்கள் மீடியா கசிவுக்கு வழிவகுக்கும் குழாய் அழுத்த செறிவை ஏற்படுத்துவதோடு மட்டுமல்லாமல், திட்டமிடப்படாத ஆலை மூடல்களுக்கும் காரணமாக இருக்கலாம், இதனால் மில்லியன் கணக்கான யுவான்களின் பொருளாதார இழப்புகளும் ஏற்படலாம்.
தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.
ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.
தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.
இந்தத் தொழில் சார்ந்த அபாயங்களைக் குறிவைத்து, நாங்கள் பிரத்யேக பெட்ரோகெமிக்கல் மாறி ஸ்பிரிங் ஆதரவை உருவாக்கியுள்ளோம், இது பெட்ரோ கெமிக்கல் தொழிற்துறையின் பொருட்கள் மற்றும் கட்டமைப்பு முதல் உற்பத்தி செயல்முறைகள் வரை கடுமையான தேவைகளுக்கு முழுமையாக மாற்றியமைக்கப்பட்டுள்ளது.

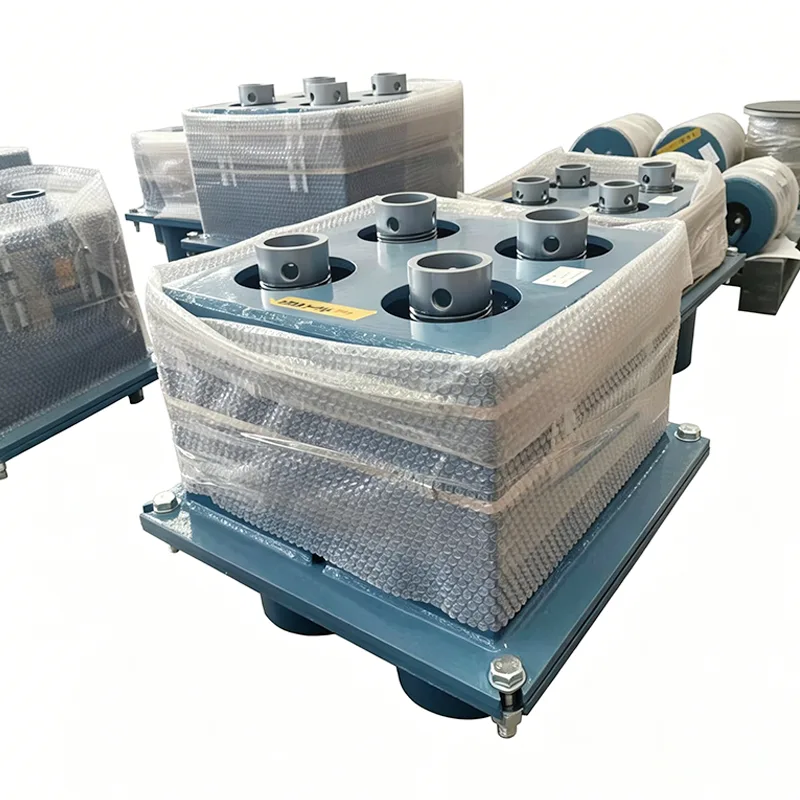

பெட்ரோகெமிக்கல் வேரியபிள் ஸ்பிரிங் சப்போர்ட் என்பது பெட்ரோ கெமிக்கல் ஆலைகளுக்காக பிரத்தியேகமாக வடிவமைக்கப்பட்ட ஒரு மீள் குழாய் ஆதரவு தயாரிப்பு ஆகும். இது குழாய் வெப்ப விரிவாக்கம் மற்றும் நீரூற்றுகளின் மீள் சிதைவு மூலம் சுருங்குவதால் ஏற்படும் செங்குத்து இடப்பெயர்ச்சியை உறிஞ்சுகிறது, அதே நேரத்தில் குழாய் சுமைகளை சிவில் கட்டமைப்புகளுக்கு சீராக கடத்துகிறது.
Yangzhou Tianshun பைப்லைன் 2012 இல் பெட்ரோ கெமிக்கல் பைப்லைன் ஆதரவு துறையில் நுழைந்தது. கடந்த 14 ஆண்டுகளில், உலகளவில் 280 க்கும் மேற்பட்ட சுத்திகரிப்பு, எத்திலீன் மற்றும் LNG திட்டங்களுக்கு 1.2 மில்லியனுக்கும் அதிகமான தயாரிப்புகளை நாங்கள் வழங்கியுள்ளோம், தயாரிப்பு செயல்திறன் 12 ஆண்டுகள் வரை உண்மையான வேலை நிலைமைகளால் சரிபார்க்கப்பட்டது.
| மாறி ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள் | உதாரணம் |
| ஹேங்கர் வகை / கட்டமைப்பு | வகை A, B, C, D, E, F, G |
| வசந்த அளவு / எண். | எண் 0 - எண் 22 |
| பயண வரம்பு | 30 மிமீ, 60 மிமீ, 90 மிமீ, 120 மிமீ 180 மிமீ |
| இயக்க சுமை | 0.2 kN - 400 kN |
| நிறுவப்பட்ட சுமை (குளிர் சுமை) | kN / kgf |
| இயக்க சுமை (ஹாட் லோட்) | kN / kgf |
| இயக்கம் திசை | மேல்நோக்கி / கீழ்நோக்கி |
| மாறுபாடு (%) | ≤ 25% (தரநிலை) |
| மேற்பரப்பு சிகிச்சை | ஹாட் டிப் கால்வ்/ வர்ணம் பூசப்பட்டது |
| வீட்டுப் பொருள் | கார்பன் ஸ்டீல் (Q235/Q355) |
பல்வேறு வேலை நிலைமைகளின் அரிப்பு தரம் மற்றும் வெப்பநிலை தேவைகளின் அடிப்படையில், அதிக பொறியியல் அல்லது போதுமான செயல்திறனைத் தவிர்க்க, பெட்ரோகெமிக்கல் மாறி ஸ்பிரிங் ஆதரவுகளுக்கான தரப்படுத்தப்பட்ட பொருள் அமைப்பை நாங்கள் நிறுவியுள்ளோம்:
▶ அடிப்படை தரம்: Q345B ஹவுசிங் + 60Si2MnA ஸ்பிரிங், வலுவான அரிப்பு இல்லாத சாதாரண வெப்பநிலை பயன்பாட்டு குழாய்களுக்கு ஏற்றது
▶ மேம்பட்ட தரம்: 304 ஸ்டெயின்லெஸ் ஸ்டீல் ஹவுசிங் + 50CrVA ஸ்பிரிங், ஹாட் டிப் கால்வனைசிங் ட்ரீட்மென்ட், 300℃ க்குக் கீழே நடுத்தர அரிப்பு மற்றும் செயலாக்க குழாய்களுக்கு ஏற்றது
▶ சிறப்பு தரம்: 316L / ஹாஸ்டெல்லாய் ஹவுசிங் + நிக்கல் அடிப்படையிலான உயர் வெப்பநிலை அலாய் ஸ்பிரிங், வலுவான அரிப்புக்கு ஏற்றது, 550℃ அதிக வெப்பநிலை அல்லது -196℃ குறைந்த வெப்பநிலை நிலைகள்
அனைத்து தயாரிப்புகளும் தரப்படுத்தப்பட்ட CNC உற்பத்தி செயல்முறைகளை ஏற்றுக்கொள்கின்றன, முக்கிய நடைமுறைகளுக்கு 100% கண்டறியக்கூடிய தன்மையுடன்:
▶ ஸ்பிரிங் சுருள்: ஜெர்மன் இறக்குமதி செய்யப்பட்ட CNC ஸ்பிரிங் இயந்திரங்களைப் பயன்படுத்தி, ஸ்பிரிங் பிட்ச் மற்றும் விட்டம் பிழைகள் 0.1மிமீக்குள் கட்டுப்படுத்தப்படுகின்றன
▶ வெப்ப சிகிச்சை: 60% சோர்வு எதிர்ப்பை மேம்படுத்தும், வசந்த உள் அழுத்தத்தை முற்றிலும் அகற்ற, வெற்றிடத் தணிப்பு + மூன்று டெம்பரிங் செயல்முறைகளை ஏற்றுக்கொள்வது
பற்றவைப்பு
மேற்பரப்பு சிகிச்சை
|
ஒப்பீட்டு அளவு |
பொது-நோக்கம் மாறி வசந்த ஆதரவு |
பெட்ரோகெமிக்கல் மாறி வசந்த ஆதரவு |
|
அரிப்பு எதிர்ப்பு வாழ்க்கை |
சாதாரண பெயிண்ட், 1-2 ஆண்டுகள் |
மூன்று அடுக்கு அரிப்பு எதிர்ப்பு, ≥10 ஆண்டுகள் |
|
வெடிப்பு-சான்று செயல்திறன் |
வெடிப்புத் தடுப்பு வடிவமைப்பு இல்லை |
ATEX வெடிப்பு-தடுப்பு தரநிலைகளுக்கு இணங்க, தீப்பொறி ஆபத்து இல்லை |
|
ஆய்வு கவரேஜ் |
மாதிரி ஆய்வு, 5% மாதிரி விகிதம் |
100% முழு ஆய்வு, ஒவ்வொரு யூனிட்டும் சோதனை அறிக்கையுடன் வருகிறது |
|
சோர்வு வாழ்க்கை |
50,000-80,000 சுழற்சிகள் |
≥150,000 சுழற்சிகள், நீண்ட கால செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கின்றன |
|
பொருள் தேர்வு |
ஒற்றை கார்பன் எஃகு பொருள் |
மூன்று-நிலை பொருள் அமைப்பு, துல்லியமாக வேலை நிலைமைகளுக்கு ஏற்றது |
பெட்ரோ கெமிக்கல் தொழில் சங்கிலி முழுவதும் முக்கிய நிறுவல்களில் பெட்ரோகெமிக்கல் மாறி ஸ்பிரிங் ஆதரவுகள் பரவலாகப் பயன்படுத்தப்படுகின்றன:
▶ வளிமண்டல மற்றும் வெற்றிட வடிகட்டுதல் அலகுகளில் கச்சா எண்ணெய் மற்றும் தயாரிப்பு எண்ணெய் பரிமாற்ற குழாய்கள்
▶ எதிர்வினை எண்ணெய் மற்றும் வாயு, திரவ வினையூக்கி விரிசல் அலகுகளில் வினையூக்கி சுழற்சி குழாய்கள்
▶ எத்திலீன் கிராக்கிங் யூனிட்களில் அதிக வெப்பநிலை விரிசல் வாயு மற்றும் குறைந்த வெப்பநிலை எத்திலீன் குழாய்கள்
▶ ஹைட்ரோஃபைனிங் அலகுகளில் உயர் அழுத்த ஹைட்ரஜன் மற்றும் எண்ணெய் தயாரிப்பு குழாய்கள்
▶ எல்என்ஜி டெர்மினல்களில் திரவமாக்கப்பட்ட இயற்கை எரிவாயு மற்றும் BOG எரிவாயு குழாய்கள்
▶ உற்பத்தி எண்ணெய் தொட்டி பண்ணைகளில் உள்ளீடு/வெளியீடு மற்றும் தீயை அணைக்கும் குழாய்கள்
ஒவ்வொரு பெட்ரோ கெமிக்கல் மாறி ஸ்பிரிங் ஆதரவும் பெட்ரோ கெமிக்கல் தொழிற்துறையின் மிக உயர்ந்த பாதுகாப்புத் தரங்களைச் சந்திப்பதை உறுதி செய்வதற்காக, வடிவமைப்பு முதல் விற்பனைக்குப் பிந்தைய சேவை வரை ஒரு மூடிய-லூப் தர அமைப்பை நாங்கள் நிறுவியுள்ளோம்:
▶ வடிவமைப்பு கட்டுப்பாடு: மன அழுத்த பகுப்பாய்வு மற்றும் கட்டமைப்பு மேம்படுத்தலுக்கான CAE மென்பொருளைப் பயன்படுத்துதல், அனைத்து வடிவமைப்பு திட்டங்களும் மூன்று-நிலை மதிப்பாய்வுக்கு உட்பட்டுள்ளன
▶ மூலப் பொருள் கட்டுப்பாடு: அனைத்து எஃகும் முன்னணி எஃகு ஆலைகளான Baosteel மற்றும் Angang இல் இருந்து பெறப்படுகிறது, ஒவ்வொரு தொகுதியும் ஸ்பெக்ட்ரல் பகுப்பாய்வு மற்றும் இயந்திர சொத்து சோதனைக்கு உட்பட்டது
▶ உற்பத்திக் கட்டுப்பாடு: முழுநேர தர ஆய்வாளர்கள் கண்காணிப்பு மற்றும் பதிவுகளுடன் முக்கிய செயல்முறைகளுக்கு தரக் கட்டுப்பாட்டுப் புள்ளிகள் அமைக்கப்பட்டுள்ளன.
▶ ஷிப்மென்ட்டுக்கு முந்தைய கட்டுப்பாடு: ஒவ்வொரு யூனிட்டும் முழு-ஸ்ட்ரோக் சுமை சோதனை மற்றும் இடப்பெயர்ச்சி அளவுத்திருத்தத்திற்கு உட்படுகிறது, பொருள் அறிக்கைகள், சோதனை அறிக்கைகள் மற்றும் இணக்க சான்றிதழ்கள் வழங்கப்பட்டன
▶ விற்பனைக்கு பிந்தைய கட்டுப்பாடு: 12-மாத உத்தரவாத காலம் இலவச பழுது அல்லது குறைபாடுள்ள தயாரிப்புகளை மாற்றுதல் மற்றும் வாழ்நாள் தொழில்நுட்ப ஆதரவு
எங்கள் தர மேலாண்மை அமைப்பு ISO 9001:2015 க்கு சான்றளிக்கப்பட்டுள்ளது, மேலும் அனைத்து தயாரிப்புகளும் CE, API மற்றும் ATEX உள்ளிட்ட சர்வதேச தரங்களுடன் இணங்குகின்றன.
▶ இலவச பணி நிலை மதிப்பீடு மற்றும் தேர்வு கணக்கீடு: பைப்லைன் அளவுருக்கள் மற்றும் வேலை நிலைமைகளின் அடிப்படையில் தொழில்முறை அழுத்த பகுப்பாய்வு மற்றும் ஆதரவு/ஹேங்கர் தேர்வு தீர்வுகளை வழங்குதல்
▶ தரமற்ற தயாரிப்புத் தனிப்பயனாக்கம்: சிறப்புச் சுமை, இடப்பெயர்ச்சி அல்லது நிறுவல் இடத் தேவைகளுக்கான ஒன்றிலிருந்து ஒன்று வடிவமைப்புச் சேவைகள்
▶ ஆன்-சைட் நிறுவல் வழிகாட்டுதல்: ஆன்-சைட் நிறுவல் மற்றும் ஆணையிடலுக்கு வழிகாட்ட சான்றளிக்கப்பட்ட பொறியாளர்களை அனுப்புதல்
▶ வழக்கமான ஆய்வு சேவை: வருடாந்திர ஒத்துழைப்பு வாடிக்கையாளர்களுக்கு காலாண்டு ஆய்வு மற்றும் பராமரிப்பு சேவைகளை வழங்குதல்
▶ அவசர உதிரி பாகங்கள் பதில்: 24 மணி நேரத்திற்குள் அவசரகால உதிரி பாகங்கள் அனுப்பப்படுவதை உறுதிசெய்ய பிரத்யேக உதிரி பாகங்கள் கிடங்கை நிறுவுதல்
கே: உங்கள் பெட்ரோகெமிக்கல் மாறி ஸ்பிரிங் சப்போர்ட்களை சிறப்புப் பொருட்களுடன் தனிப்பயனாக்க முடியுமா?
ப: ஆம். நிலையான மூன்று-நிலை பொருள் அமைப்புடன் கூடுதலாக, வலுவான அரிப்பு மற்றும் அதி-உயர் வெப்பநிலை போன்ற தீவிர நிலைமைகளுக்கு ஏற்ப Hastelloy C276, Monel 400 மற்றும் Inconel 625 போன்ற சிறப்பு கலவைகளுடன் தனிப்பயனாக்கங்களை வழங்க முடியும். சிறப்புப் பொருட்களுக்கான டெலிவரி நேரம் வழக்கமாக 45-60 நாட்கள் ஆகும், விவரங்களுக்கு எங்கள் விற்பனைக் குழுவைப் பார்க்கவும்.
கே: பெட்ரோ கெமிக்கல் ஆலைகளின் 3-5 ஆண்டுகள் தொடர்ச்சியான இடைவிடாத செயல்பாட்டுத் தேவையை இந்த தயாரிப்பு பூர்த்தி செய்ய முடியுமா?
ப: ஆம். எங்களின் பெட்ரோகெமிக்கல் வேரியபிள் ஸ்பிரிங் சப்போர்ட்ஸ் 150,000 சோர்வு சுழற்சிகளைக் கடந்துவிட்டன, மேலும் 12 ஆண்டுகள் வரை உண்மையான வேலை நிலைமைகளில் தோல்வியின்றி தொடர்ந்து செயல்பட்டு வருகின்றன. அனைத்து தயாரிப்புகளும் இரட்டை தளர்வு எதிர்ப்பு அமைப்பு மற்றும் முழுமையாக சீல் செய்யப்பட்ட வடிவமைப்பை ஏற்றுக்கொள்கின்றன, செயல்பாட்டின் போது தளர்வு மற்றும் அரிப்பை திறம்பட தடுக்கின்றன, நீண்ட கால செயல்பாட்டு தேவைகளை முழுமையாக பூர்த்தி செய்கின்றன.
கே: கப்பலில் ஒவ்வொரு தயாரிப்புக்கும் என்ன ஆய்வு ஆவணங்கள் சேர்க்கப்பட்டுள்ளன?
ப: ஒவ்வொரு தயாரிப்பும் முழுமையான தரச் சான்றிதழ் ஆவணங்களுடன் வருகிறது, அவற்றுள்: மூலப்பொருள் சோதனைச் சான்றிதழ் (MTC EN 10204 3.1), ஸ்பிரிங் லோட் சோதனை அறிக்கை, பரிமாண ஆய்வு அறிக்கை மற்றும் தயாரிப்பு இணக்கச் சான்றிதழ். SGS, BV, TUV அல்லது பிற நிறுவனங்களின் மூன்றாம் தரப்பு ஆய்வு தேவைப்பட்டால், நாங்கள் அதை முன்கூட்டியே ஏற்பாடு செய்து அதற்கான அறிக்கைகளை வழங்கலாம்.
