பைப்லைன் அதிர்வு தணிப்பு மற்றும் தாக்க சுமை பாதுகாப்புக்கான ஹெவி-டூட்டி ஹைட்ராலிக் ஸ்னப்பர்

ஹைட்ராலிக் ஸ்னப்பர்கள் வேகம் உணர்திறன் கொண்ட கட்டுப்பாட்டு சாதனங்கள் ஆகும், அவை திடீர் மாறும் சுமைகளிலிருந்து குழாய் அமைப்புகள் மற்றும் உபகரணங்களைப் பாதுகாக்கப் பயன்படுகின்றன - நில அதிர்வு நிகழ்வுகள், நீர் சுத்தி, நீராவி சுத்தியல், காற்று வாயுக்கள் மற்றும் பம்ப் ட்ரிப் டிரான்சியன்ட்ஸ் போன்றவை - வெப்ப விரிவாக்கம் மற்றும் சுருக்கத்திலிருந்து தடையற்ற மெதுவான இயக்கத்தை அனுமதிக்கின்றன. குழாய் எடையை சுமக்கும் ஸ்பிரிங் சப்போர்ட்களைப் போலன்றி, சாதாரண இயக்க நிலைமைகளின் கீழ் ஹைட்ராலிக் ஸ்னப்பர்கள் நிலையான சுமைகளை சுமக்கவில்லை; குழாய் வேகம் முன்னமைக்கப்பட்ட வரம்பை மீறும் போது மட்டுமே அவை ஈடுபடுகின்றன.

Yangzhou Tianshun பைப்லைன் தொழில்நுட்பம்மின் உற்பத்தி, பெட்ரோ கெமிக்கல் மற்றும் அணு-தர குழாய் அமைப்புகளில் பயன்படுத்த வடிவமைக்கப்பட்ட ஹைட்ராலிக் ஸ்னப்பர்களை உற்பத்தி செய்கிறது. ஒவ்வொரு அலகும் சீல் செய்யப்பட்ட சிலிண்டருக்குள் ஹைட்ராலிக் திரவம் வழியாக நகரும் பிஸ்டனைப் பயன்படுத்துகிறது. மெதுவான வேகங்களில் - வெப்ப வளர்ச்சிக்கு பொதுவானது - திரவமானது அளவீடு செய்யப்பட்ட துளைகள் வழியாக சுதந்திரமாக செல்கிறது மற்றும் ஸ்னப்பர் மிகக் குறைவான எதிர்ப்பை வெளிப்படுத்துகிறது. திடீர் நிகழ்வானது தூண்டுதல் வேகத்தை விட வேகமாக குழாயை இயக்கும் போது, ​​துளை ஓட்டம் தடைபடுகிறது, திரவ அழுத்தம் உருவாகிறது, மேலும் ஸ்னப்பர் ஒரு திடமான கட்டுப்பாட்டு பயன்முறையில் பூட்டி, மாறும் சுமையை கட்டிட அமைப்பிற்கு மாற்றுகிறது.

வடிவமைப்பு & கட்டுமானம்

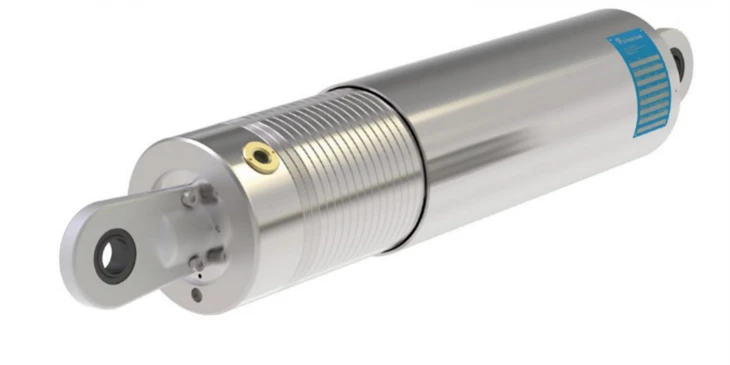

எங்கள் நிலையான ஹைட்ராலிக் ஸ்னப்பர்கள் கார்பன் ஸ்டீல் அல்லது அலாய் ஸ்டீல் சிலிண்டர், அரிப்பை எதிர்க்கும் பூச்சுடன் கூடிய கடினமான பிஸ்டன் கம்பி மற்றும் பரந்த வெப்பநிலை வரம்பிற்கு மதிப்பிடப்பட்ட உயர் செயல்திறன் கொண்ட ஹைட்ராலிக் திரவம் ஆகியவற்றைக் கொண்டுள்ளது. எண்ட் இணைப்புகள் ராட் ஐ, க்ளெவிஸ், பால் ஜாயிண்ட் மற்றும் திரிக்கப்பட்ட முனைகள் உள்ளிட்ட பல உள்ளமைவுகளில் கிடைக்கின்றன, இது கிடைமட்ட, செங்குத்து அல்லது கோணத்தில் எந்த நோக்குநிலையிலும் நிறுவலை அனுமதிக்கிறது.

ஒவ்வொரு ஸ்னப்பர் தொழிற்சாலை நிரப்பப்பட்ட, சீல் மற்றும் முன் சோதனை. உட்புற வெப்ப இழப்பீடு என்பது சுற்றுப்புற வெப்பநிலை ஏற்றத்தாழ்வுகள் காரணமாக திரவ அளவு மாற்றங்களுக்கு இடமளிக்கிறது, சாதாரண சேவையில் தவறான லாக்கப் அல்லது தேவையற்ற முன் ஏற்றுதலைத் தடுக்கிறது.

செயல்திறன் வரம்பு

சுமை திறன்கள் தோராயமாக 5 kN முதல் 500 kN வரை மற்றும் தனிப்பயன் ஹெவி-டூட்டி அலகுகளுக்கு அதிகமாக இருக்கும். நிலையான ஸ்ட்ரோக்குகளில் 100 மிமீ, 150 மிமீ, 200 மிமீ, 300 மிமீ மற்றும் 500 மிமீ ஆகியவை அடங்கும், நீண்ட பக்கவாதம் கோரிக்கையின் பேரில் கிடைக்கும். தூண்டுதல் வேகம் - ஸ்னப்பர் கட்டற்ற இயக்கத்திலிருந்து கட்டுப்பாட்டிற்கு மாறுகின்ற வேகம் - திட்ட விவரக்குறிப்புகளைப் பொறுத்து பொதுவாக 5 மிமீ/வி மற்றும் 50 மிமீ/வி இடையே அளவீடு செய்யப்படுகிறது, மேலும் தனிப்பட்ட நிறுவல் தேவைகளுக்கு ஏற்ப சரிசெய்யலாம்.

நிலையான அலகுகளுக்கான இயக்க வெப்பநிலை வரம்பு -40°C முதல் +120°C வரை, உயர்-வெப்பநிலை மாறுபாடுகள் மற்றும் அணு-தர திரவங்கள் சிறப்புப் பயன்பாடுகளுக்குக் கிடைக்கும்.

தரநிலைகள் & தகுதி

அணுசக்தி சேவைக்கான MSS SP-69, ASME B31.1, ASME B31.3 மற்றும் IEEE தேவைகள் உள்ளிட்ட பொருந்தக்கூடிய சர்வதேச தரங்களுக்கு ஏற்ப எங்கள் ஹைட்ராலிக் ஸ்னப்பர்கள் வடிவமைக்கப்பட்டு சோதிக்கப்படுகின்றன. ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் செயல்பாட்டு சோதனை, அழுத்தம் சோதனை மற்றும் கசிவு சோதனைக்கு உட்படுகிறது. அணுசக்தி மற்றும் உயர்-குறிப்பிட்ட திட்டங்களுக்கு, சுழற்சி சோதனை, சுற்றுச்சூழல் முதுமை மற்றும் நில அதிர்வு தகுதி அறிக்கைகள் உள்ளிட்ட முழு தகுதி ஆவணங்களை நாங்கள் வழங்க முடியும்.

வழக்கமான பயன்பாடுகள்

வெப்ப நிலைகளின் கீழ் குழாய் அமைப்பு சுதந்திரமாக நகர வேண்டிய இடங்களில் ஹைட்ராலிக் ஸ்னப்பர்கள் குறிப்பிடப்படுகின்றன, ஆனால் மாறும் நிகழ்வுகளுக்கு எதிராக கட்டுப்படுத்தப்பட வேண்டும். முதன்மை நிறுவல்களில் முக்கிய நீராவி கோடுகள் மற்றும் வெப்ப மற்றும் அணு மின் நிலையங்களில் தீவன குழாய்கள், உலை குளிரூட்டும் சுழல்கள், எல்என்ஜி மற்றும் எல்பிஜி பரிமாற்ற கோடுகள், சுத்திகரிப்பு உலை கடையின் குழாய்கள், உயர் அழுத்த செயல்முறை கோடுகள் மற்றும் நில அதிர்வு மண்டலங்களில் குறுக்கு நாடு குழாய்கள் ஆகியவை அடங்கும்.

மற்ற குழாய் கூறுகளுடன் கணினி ஒருங்கிணைப்பு

ஹைட்ராலிக் ஸ்னப்பர்கள் எப்போதும் ஒரு விரிவான குழாய் ஆதரவு திட்டத்தின் ஒரு பகுதியாகும், அவற்றை மாற்றுவதற்குப் பதிலாக மற்ற கூறுகளுடன் இணைந்து செயல்படுகின்றன. மாறக்கூடிய ஸ்பிரிங் ஹேங்கர்கள் மற்றும் நிலையான ஸ்பிரிங் ஹேங்கர்கள் குழாயின் எடையைக் கொண்டு செல்கின்றன மற்றும் மெதுவான வெப்ப இயக்கத்திற்கு இடமளிக்கின்றன. மெட்டல் பெல்லோஸ் விரிவாக்க மூட்டுகள் பொருத்தப்பட்ட கோடுகளில், ஸ்னப்பர்கள் நிலையற்ற நிகழ்வுகளின் போது பெல்லோவை அதிக நீட்டிப்பு அல்லது அதிக சுருக்கத்திலிருந்து பாதுகாக்கின்றன.

எங்கள் பரந்த தயாரிப்பு வரம்பில் முழு குழாய் ஆதரவு மற்றும் நெகிழ்வுத்தன்மை தொகுப்பு: ஸ்பிரிங் சப்போர்ட்ஸ் மற்றும் ஸ்பிரிங் ஹேங்கர்கள், ரிஜிட் பைப் சப்போர்ட்கள், பைப் ஷூ சப்போர்ட்கள், குளிர் மற்றும் சூடான சேவைக்கான முன்-இன்சுலேடட் பைப் சப்போர்ட்கள் மற்றும் முழுமையான விரிவாக்க இணைப்புகள். இது EPC ஒப்பந்தக்காரர்கள் மற்றும் இறுதிப் பயனர்களை ஒரே உற்பத்தியாளரிடமிருந்து ஸ்னப்பர்கள், ஆதரவுகள் மற்றும் விரிவாக்க கூறுகளை ஆதாரமாகக் கொண்டு, ஒருங்கிணைப்பு மற்றும் தரமான பொறுப்புணர்வை எளிதாக்குகிறது.

தரம் & சேவை

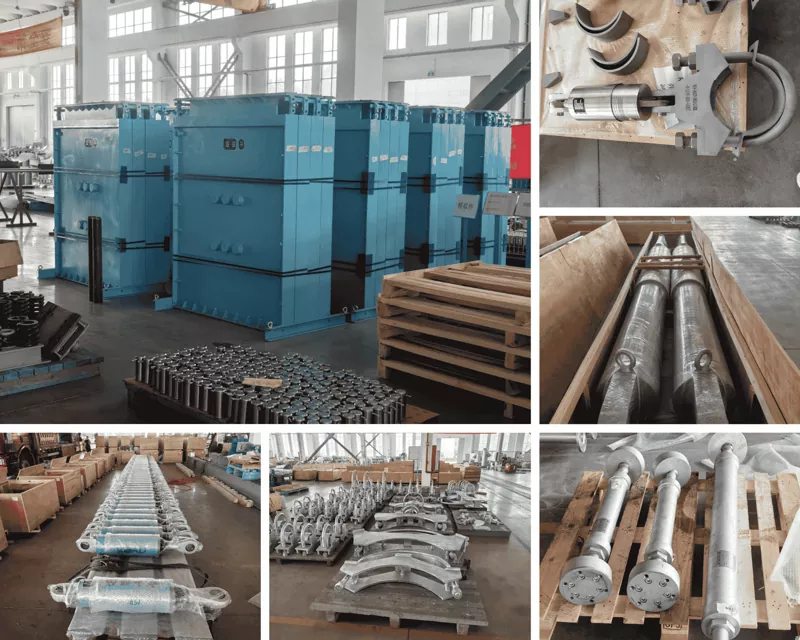

ஒவ்வொரு ஹைட்ராலிக் ஸ்னப்பரும் எங்கள் ISO 9001:2015 தர மேலாண்மை அமைப்பின் கீழ் எங்கள் உள் வசதியில் சேகரிக்கப்பட்டு சோதிக்கப்படுகிறது. அளவீட்டு உதவி, நிறுவல் வழிகாட்டுதல் மற்றும் திட்டமிடப்பட்ட பராமரிப்பு பரிந்துரைகள் மூலம் வாடிக்கையாளர்களை நாங்கள் ஆதரிக்கிறோம். பட்டியல் அலகுகளுக்கான நிலையான முன்னணி நேரம் மூன்று முதல் ஐந்து வாரங்கள் ஆகும், முன் ஒப்பந்தத்தின் மூலம் விரைவான உற்பத்தி கிடைக்கும். 45 க்கும் மேற்பட்ட நாடுகளுக்கு பைப்லைன் கூறுகளை வழங்குவதில் 14 ஆண்டுகளுக்கும் மேலான அனுபவத்துடன், உலகெங்கிலும் உள்ள முக்கியமான உள்கட்டமைப்பு திட்டங்களுக்கு நாங்கள் ஆஃப்-தி-ஷெல்ஃப் மற்றும் முழுமையாக தனிப்பயன் ஸ்னப்பர் தீர்வுகளை வழங்குகிறோம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

ஹைட்ராலிக் ஸ்நப்பருக்கும் ஸ்பிரிங் ஹேங்கருக்கும் என்ன வித்தியாசம்?

ஸ்பிரிங் ஹேங்கர்கள் வெப்ப இயக்கத்தை அனுமதிக்கும் போது குழாயின் எடையைச் சுமக்கும் சுமை தாங்கும் ஆதரவுகள். ஹைட்ராலிக் ஸ்னப்பர்கள் நிலையான சுமைகளை சுமக்கவில்லை; அவை மெதுவான வெப்ப வேகத்தில் சுதந்திரமாக நகரும் சாதனங்களைத் தடுக்கின்றன, ஆனால் பூகம்பம் அல்லது நீர் சுத்தி போன்ற திடீர் ஆற்றல்மிக்க நிகழ்வு ஏற்படும் போது கடுமையாகப் பூட்டப்படும். இரண்டும் பெரும்பாலும் ஒரே குழாய் இடத்தில் ஒன்றாக நிறுவப்படுகின்றன.

"தூண்டுதல் வேகம்" என்றால் என்ன?

தூண்டுதல் வேகம் அல்லது லாக்-அப் வேகம் என்பது பிஸ்டன் வேகம் ஆகும், இதில் ஸ்னப்பர் குறைந்த-எதிர்ப்பு இல்லாத இயக்கத்திலிருந்து கடுமையான கட்டுப்பாட்டு பயன்முறைக்கு மாறுகிறது. உள் ஓட்டம் துளைகளின் அளவை சரிசெய்வதன் மூலம் இது அளவீடு செய்யப்படுகிறது. வழக்கமான மதிப்புகள் 5 மிமீ/வி முதல் 50 மிமீ/வி வரை இருக்கும், இதனால் சாதாரண வெப்ப வளர்ச்சி ஒருபோதும் தூண்டுதல் வேகத்தை எட்டாது ஆனால் மாறும் நிகழ்வுகள் எப்போதும் அதை மீறும்.

ஹைட்ராலிக் ஸ்னப்பர்களுக்கு பராமரிப்பு தேவையா?

ஆம், ஆனால் நீண்ட இடைவெளியில். சாதாரண இயக்க நிலைமைகளின் கீழ், ஒவ்வொரு மூன்று முதல் ஐந்து ஆண்டுகளுக்கு ஒருமுறை பரிசோதிக்கவும், ஒவ்வொரு பத்து வருடங்களுக்கும் திரவ மாற்று மற்றும் முத்திரை புதுப்பித்தல் உட்பட முழு மாற்றத்தை பரிந்துரைக்கிறோம். வெப்பநிலை, சுழற்சி எண்ணிக்கை மற்றும் சுற்றுச்சூழல் நிலைமைகளைப் பொறுத்து சேவை வாழ்க்கை மாறுபடும். கடுமையான சேவை அல்லது அணுசக்தி பயன்பாடுகள் திட்ட விவரக்குறிப்புக்கு குறுகிய ஆய்வு இடைவெளிகளைப் பின்பற்றுகின்றன.

எந்த திசையிலும் ஒரு ஸ்னப்பர் நிறுவ முடியுமா?

ஆம். ஹைட்ராலிக் ஸ்னப்பர்கள் எந்தவொரு நோக்குநிலையிலும் செயல்படுகின்றன - கிடைமட்ட, செங்குத்து அல்லது சாய்ந்தவை - ஏனெனில் பிஸ்டன் புவியீர்ப்பு பொருட்படுத்தாமல் தூய அச்சு பதற்றம் மற்றும் சுருக்கத்தில் செயல்படுகிறது. இறுதி இணைப்புகள் (கிளெவிஸ், பந்து கூட்டு, கம்பி கண்) நிறுவல் கோணம் மற்றும் கட்டமைப்பு இணைப்பு வகைக்கு பொருந்தும் வகையில் தேர்ந்தெடுக்கப்படுகின்றன.

எனது குழாய் அமைப்பிற்கான ஹைட்ராலிக் ஸ்னப்பரை எவ்வாறு அளவிடுவது?

ஸ்னப்பர் கட்டுப்படுத்த வேண்டிய அதிகபட்ச டைனமிக் சுமை மற்றும் அடிமட்டமாக இல்லாமல் மொத்த வெப்ப பக்கவாதம் ஆகியவற்றை அடிப்படையாகக் கொண்டது. டைனமிக் சுமைகள் பொதுவாக நில அதிர்வு, நீர் சுத்தி அல்லது காற்று சுமை நிகழ்வுகளின் கீழ் குழாய் அழுத்த பகுப்பாய்வு மூலம் வருகின்றன. நீங்கள் எதிர்பார்க்கும் சுமை, தேவையான பக்கவாதம், இயக்க வெப்பநிலை மற்றும் பொருந்தக்கூடிய திட்டக் குறியீட்டை வழங்கினால், எங்கள் பொறியியல் குழுவானது அளவீட்டில் உதவ முடியும்.
