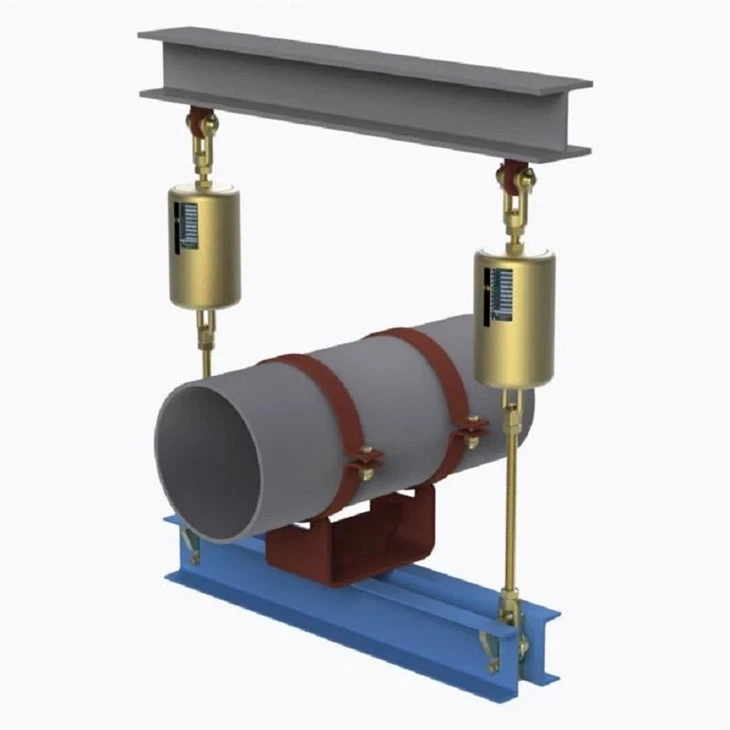

மாறி ஸ்பிரிங் சப்போர்ட்ஸ் என்றும் அழைக்கப்படும் மாறி ஸ்பிரிங் ஹேங்கர்கள், தொழில்துறை குழாய் அமைப்புகளில் மிகவும் பரவலாகப் பயன்படுத்தப்படும் குழாய் ஆதரவாகும். வெப்ப விரிவாக்கம் அல்லது சுருக்கம் காரணமாக குழாய் செங்குத்தாக நகரும் போது அவை வசந்த விலகலுடன் விகிதாசாரத்தில் மாறுபடும் துணை சக்தியை வழங்குகின்றன. வெப்ப இடப்பெயர்ச்சி மிதமான மற்றும் கட்டுப்படுத்தப்பட்ட அளவு சுமை மாறுபாடு ஏற்றுக்கொள்ளக்கூடிய பயன்பாடுகளுக்கு, மாறி ஸ்பிரிங் ஹேங்கர்கள் நிலையான ஸ்பிரிங் ஆதரவுடன் ஒப்பிடும்போது செலவு குறைந்த மற்றும் கச்சிதமான தீர்வை வழங்குகின்றன.
தயாரித்ததுYangzhou Tianshun பைப்லைன் தொழில்நுட்பம், எங்கள் மாறி ஸ்பிரிங் ஹேங்கர்கள் உயர்தர அலாய் ஸ்டீல் காயில் ஸ்பிரிங்ஸ்களை வலுவான எஃகு உறையில் பயன்படுத்துகின்றன. குழாய் அதன் நிறுவப்பட்ட நிலையில் இருந்து மேல்நோக்கி அல்லது கீழ்நோக்கி நகரும் போது, ஸ்பிரிங் அமுக்கி அல்லது அதற்கேற்ப நீட்டிக்கிறது, பயண தூரம் மற்றும் வசந்த வீதத்திற்கு நேரடி விகிதத்தில் எதிர்வினை சக்தியை மாற்றுகிறது. ஒவ்வொரு அலகும் குறிப்பிட்ட குளிர் சுமை, சூடான சுமை மற்றும் பயண திசையில் தொழிற்சாலையில் அளவீடு செய்யப்படுகிறது, இது செயல்பாட்டின் மூலம் நிறுவலில் இருந்து கணிக்கக்கூடிய செயல்திறனை உறுதி செய்கிறது.

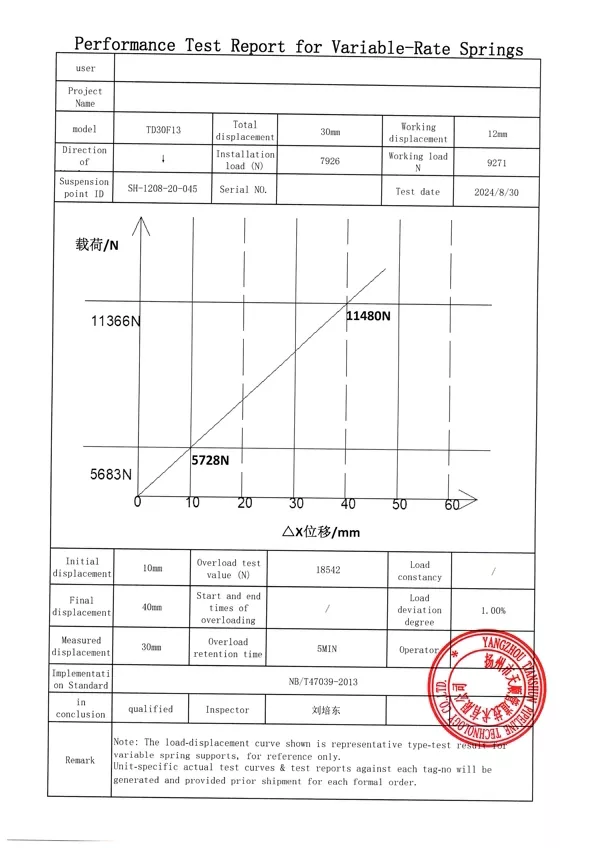

தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.
ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.
தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.
| மாறி ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள் | உதாரணம் |

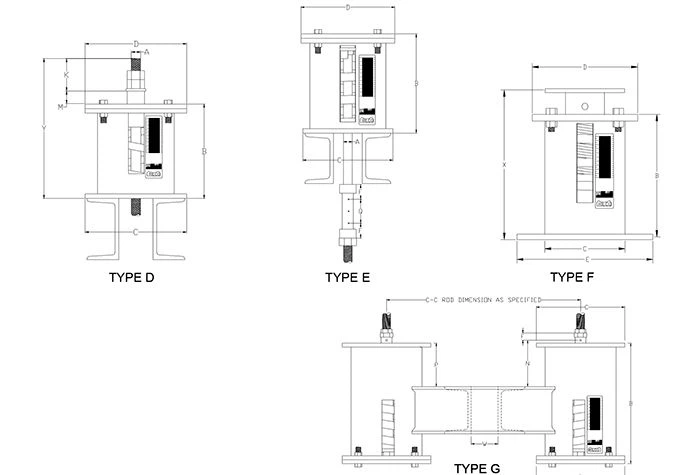

| ஹேங்கர் வகை / கட்டமைப்பு | வகை A, B, C, D, E, F, G |
| வசந்த அளவு / எண். | எண் 0 - எண் 22 |
| பயண வரம்பு | 30 மிமீ, 60 மிமீ, 90 மிமீ, 120 மிமீ 180 மிமீ |
| இயக்க சுமை | 0.2 kN - 400 kN |
| நிறுவப்பட்ட சுமை (குளிர் சுமை) | kN / kgf |
| இயக்க சுமை (ஹாட் லோட்) | kN / kgf |
| இயக்கம் திசை | மேல்நோக்கி / கீழ்நோக்கி |
| மாறுபாடு (%) | ≤ 25% (தரநிலை) |
| மேற்பரப்பு சிகிச்சை | ஹாட் டிப் கால்வ்/ வர்ணம் பூசப்பட்டது |
| வீட்டுப் பொருள் | கார்பன் ஸ்டீல் (Q235/Q355) |
மாறி ஸ்பிரிங் ஹேங்கரைத் தேர்ந்தெடுக்கும்போது ஒரு முக்கிய அளவுரு சுமை மாறுபாட்டின் சதவீதமாகும் - குளிர் மற்றும் சூடான சுமைக்கு இடையிலான வேறுபாடு இயக்க சுமையால் வகுக்கப்படுகிறது. பெரும்பாலான பொறியியல் விவரக்குறிப்புகள் இந்த மதிப்பு பொது சேவைக்கு 25% க்கும் குறைவாகவும் முக்கியமான சாதன இணைப்புகளுக்கு 6% க்கும் குறைவாகவும் இருக்க வேண்டும். சுமை மாறுபாடு ஏற்றுக்கொள்ளக்கூடிய வரம்புகளை மீறும் அளவுக்கு இடப்பெயர்ச்சி அதிகமாக இருந்தால், அதற்குப் பதிலாக நிலையான ஸ்பிரிங் ஹேங்கர்கள் குறிப்பிடப்படுகின்றன.
எங்களின் நிலையான மாறி ஸ்பிரிங் சப்போர்ட்கள் அவற்றின் முழு வேலை வரம்பில் வழக்கமான திட்ட வரம்புகளுக்குள் சுமை மாறுபாட்டை வைத்திருக்க வடிவமைக்கப்பட்டுள்ளன, மேலும் ஒவ்வொரு யூனிட்டும் அதன் ஸ்ப்ரிங் ரேட், குளிர் சுமை அமைப்பு மற்றும் நேரடியான நிறுவல் மற்றும் இயக்கத்திற்கான பயண திசையுடன் தெளிவாகக் குறிக்கப்பட்டுள்ளது.

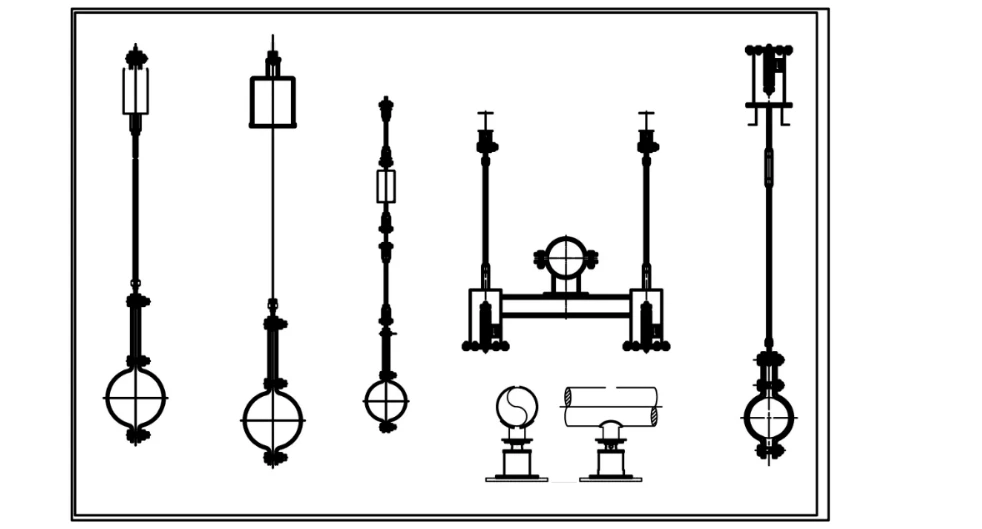

நிலையான ஸ்பிரிங் அளவுகளில் தோராயமாக 0.02 kN முதல் 40 kN வரையிலான சுமை திறன்களை உள்ளடக்கிய மேல்-தடுக்கப்பட்ட, அடிப்படை-மவுண்டட் மற்றும் பக்கவாட்டில் பொருத்தப்பட்ட வடிவமைப்புகள் உட்பட பல மவுண்டிங் உள்ளமைவுகளில் மாறி ஸ்பிரிங் ஹேங்கர்களை நாங்கள் வழங்குகிறோம். நிலையான பயண வரம்புகளில் 30 மிமீ, 60 மிமீ, 90 மிமீ, 120 மிமீ மற்றும் 150 மிமீ ஆகியவை அடங்கும், கோரிக்கையின் பேரில் சிறப்பு பயணங்கள் கிடைக்கும்.

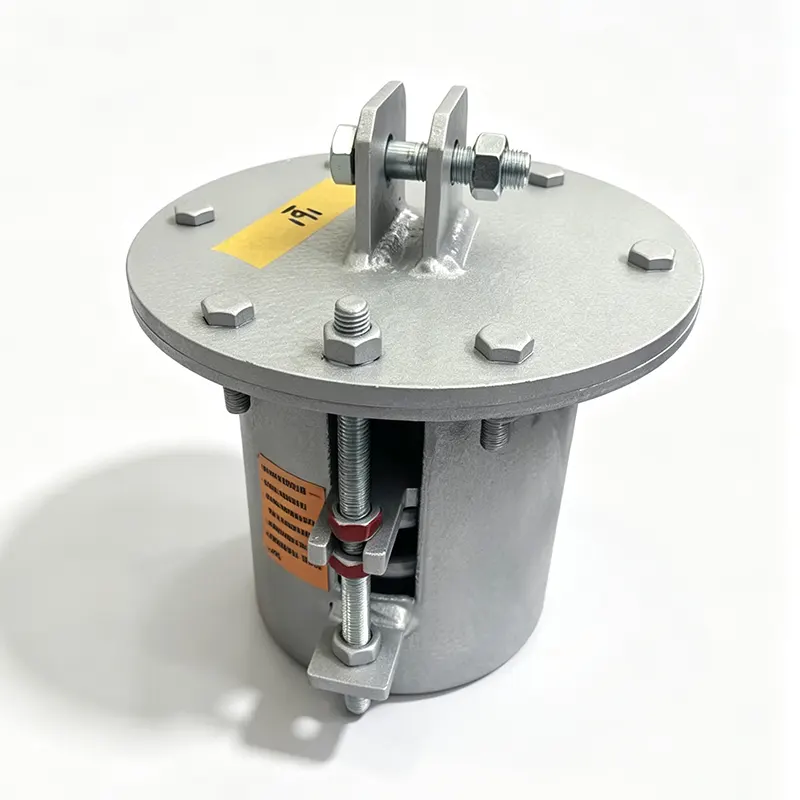

ஸ்பிரிங் கூறுகள் 60Si2Mn அல்லது 50CrVA ஸ்பிரிங் ஸ்டீலில் இருந்து தயாரிக்கப்படுகின்றன, மேலும் அரிக்கும் சூழல்களுக்கு ஹாட் டிப் கால்வனேற்றப்பட்ட, எபோக்சி-பெயிண்ட் செய்யப்பட்ட அல்லது துருப்பிடிக்காத எஃகு பூச்சுகளில் வீடுகள் கிடைக்கின்றன. நிலையான அலகுகள் -20°C முதல் +200°C வரையிலான சுற்றுப்புற இயக்க வெப்பநிலைகளுக்கு மதிப்பிடப்படுகின்றன, உலை மற்றும் கொதிகலன் குழாய்கள் போன்ற தீவிர வெப்பப் பயன்பாடுகளுக்கு உயர்-வெப்பநிலை அலாய் ஸ்பிரிங் விருப்பங்கள் உள்ளன.
ஒவ்வொரு மாறி ஸ்பிரிங் ஆதரவும் பயண அளவு, சுமை காட்டி மற்றும் மேல் மற்றும் கீழ் நிறுத்த தட்டுகளுடன் பொருத்தப்பட்டுள்ளது. மேல் மற்றும் கீழ் உள்ள திரிக்கப்பட்ட கம்பி இணைப்புகள் நிறுவலின் போது எளிய செங்குத்து சரிசெய்தலுக்கு அனுமதிக்கின்றன, மேலும் சுமை அமைப்புகளை பெயர்ப்பலகை தரவுகளுக்கு எதிராக தளத்தில் சரிபார்க்கலாம்.
எங்களின் மாறி ஸ்பிரிங் ஹேங்கர்கள் GB/T 17116.1/.2/.3 க்கு இணங்க தயாரிக்கப்படுகின்றன மற்றும் MSS SP-58, ASME B31.1, ASME B31.3 மற்றும் EN 13480-3 உள்ளிட்ட சர்வதேச தரங்களுடன் முழுமையாக மாறக்கூடியவை. உற்பத்தி முழுவதும் மெட்டீரியல் டிரேசபிலிட்டி பராமரிக்கப்படுகிறது, மேலும் அனைத்து நீரூற்றுகளும் அசெம்பிளிக்கு முன் முன்னமைவு மற்றும் சுமை சோதனைக்கு உட்படுகின்றன.
சிறப்புத் திட்டங்களுக்கு, ஸ்டெயின்லெஸ் ஸ்டீல் ஸ்பிரிங் ஹேங்கர்கள், இன்சுலேட்டட் பைப் சப்போர்ட் அசெம்பிளிகள் மற்றும் கடல், கடல் அல்லது உப்புநீக்கும் சேவைக்கான சிறப்பு பூச்சுகள் கொண்ட யூனிட்களை நாங்கள் வழங்குகிறோம். முழுமையான லைன் சப்போர்ட் தீர்வுகளுக்காக எங்கள் மாறி ஸ்பிரிங் ஹேங்கர் வரம்புடன் நேரடியாக ஒருங்கிணைக்கும் முன்-இன்சுலேடட் பைப் சப்போர்ட் மற்றும் பைப் ஷூ சப்போர்ட்களையும் நாங்கள் தயாரிக்கிறோம்.

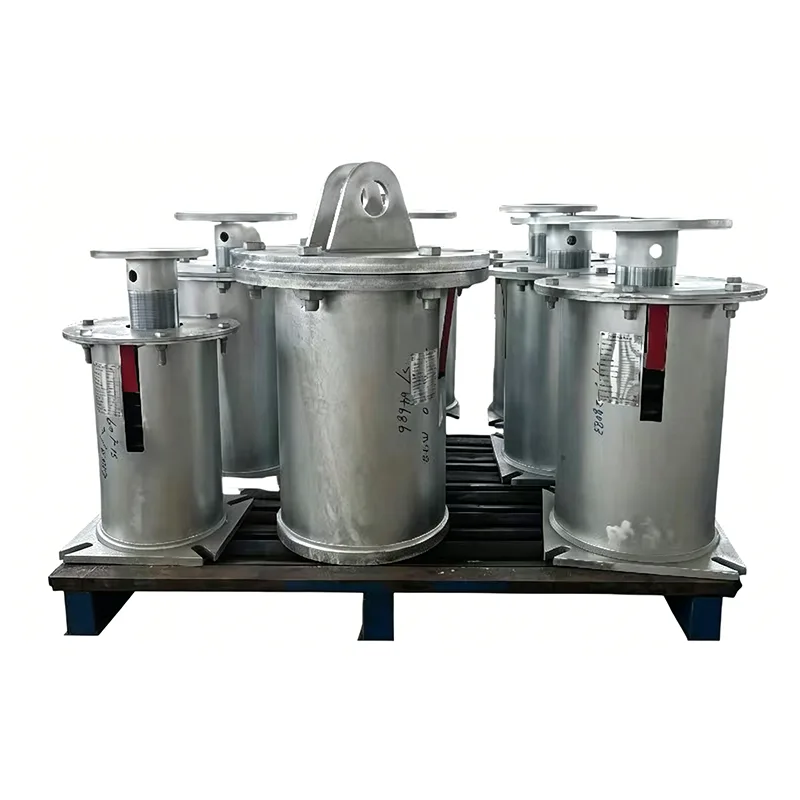

மாறி வசந்த ஆதரவுகள்செங்குத்து வெப்ப இயக்கம் நிகழும் ஒவ்வொரு வகையான செயல்முறை மற்றும் பயன்பாட்டு குழாய்களிலும் நிறுவப்பட்டுள்ளன. பொதுவான பயன்பாடுகளில் மின் நிலைய நீராவி மற்றும் தீவன இணைப்புகள், சுத்திகரிப்பு செயல்முறை குழாய்கள், இரசாயன ஆலை வெப்பப் பரிமாற்றி சுழல்கள், மாவட்ட வெப்ப நெட்வொர்க்குகள் மற்றும் பெரிய வணிக கட்டிடங்களில் உள்ள HVAC அமைப்புகள் ஆகியவை அடங்கும். தேர்ந்தெடுக்கப்பட்ட புள்ளிகளுக்கு மட்டுமே இயக்க இழப்பீடு தேவைப்படும் வரிகளில் திடமான குழாய் ஆதரவுடன் அவை பயன்படுத்தப்படுகின்றன.
நீர் சுத்தி, நில அதிர்வு நிகழ்வுகள் அல்லது பம்ப் அதிர்வு போன்ற டைனமிக் சுமைகளைக் கொண்ட குழாய் அமைப்புகளுக்கு, மாறி ஸ்பிரிங் ஹேங்கர்கள் பெரும்பாலும் ஹைட்ராலிக் ஸ்னப்பர்களுடன் இணைக்கப்படுகின்றன, இது இலவச வெப்ப இடப்பெயர்ச்சியை அனுமதிக்கும் போது மாறும் இயக்கத்தைத் தடுக்கிறது. ஒரு மாறி அலகுக்கு வெப்ப வளர்ச்சி மிகவும் அதிகமாக இருந்தால், அந்த குறிப்பிட்ட ஆதரவு புள்ளிகளில் நிலையான ஸ்பிரிங் ஹேங்கர்களுக்கு மேம்படுத்த பரிந்துரைக்கிறோம்.
எங்கள் பரந்த குழாய் ஆதரவு போர்ட்ஃபோலியோவில் நிலையான ஸ்பிரிங் சப்போர்ட்கள், ரிஜிட் ஹேங்கர்கள் மற்றும் ஸ்ட்ரட்கள், பைப் ஷூ சப்போர்ட்கள், குளிர் மற்றும் கிரையோஜெனிக் லைன்களுக்கான முன்-இன்சுலேட்டட் பைப் சப்போர்ட்கள் மற்றும் ஹைட்ராலிக் ஸ்னப்பர்கள் ஆகியவை அடங்கும். அச்சு, பக்கவாட்டு அல்லது கோண இயக்கம் உறிஞ்சுதல் தேவைப்படும் குழாய் அமைப்புகளுக்கு, நாங்கள் மெட்டல் பெல்லோஸ் விரிவாக்க மூட்டுகள், ரப்பர் விரிவாக்க மூட்டுகள் மற்றும் துணி விரிவாக்க இணைப்புகளை உற்பத்தி செய்கிறோம்.
எங்களின் ISO 9001:2015 தர மேலாண்மை அமைப்பின் கீழ், ஒவ்வொரு மாறி ஸ்பிரிங் ஹேங்கரும் ஏற்றிச் சோதனை செய்யப்பட்டு பரிமாண ரீதியாக எங்களின் வீட்டு சோதனை வசதியில் ஏற்றுமதிக்கு முன் சரிபார்க்கப்படுகிறது. நிறுவல் வழிகாட்டுதல் மற்றும் விற்பனைக்குப் பிந்தைய சேவை மூலம் ஆரம்ப வசந்த காலத் தேர்வு மற்றும் சுமை கணக்கீடு ஆகியவற்றிலிருந்து வாடிக்கையாளர்களை நாங்கள் ஆதரிக்கிறோம். விசாரணைகள் 24 மணி நேரத்திற்குள் பதிலைப் பெறுகின்றன, மேலும் நிலையான உற்பத்தி நேரங்கள் அளவு மற்றும் உள்ளமைவைப் பொறுத்து 10 முதல் 20 வேலை நாட்கள் வரை இருக்கும். 14 ஆண்டுகளுக்கும் மேலாக 45 க்கும் மேற்பட்ட நாடுகளில் உள்ள திட்டங்களுக்கு குழாய் ஆதரவுகள் மற்றும் விரிவாக்க இணைப்புகளை வழங்குவதால், உலகளவில் EPC ஒப்பந்தக்காரர்கள் மற்றும் இறுதி பயனர்களுக்கு அட்டவணை-தரநிலை மற்றும் தனிப்பயன்-பொறியியல் அலகுகளை வழங்குகிறோம்.
மாறி வசந்த ஆதரவில் "சுமை மாறுபாடு சதவீதம்" என்றால் என்ன?
சுமை மாறுபாடு என்பது குளிர் (நிறுவப்பட்ட) சுமை மற்றும் சூடான (இயக்க) சுமை ஆகியவற்றுக்கு இடையேயான வேறுபாடு ஆகும், இது இயக்க சுமையின் சதவீதமாக வெளிப்படுத்தப்படுகிறது. இது வெப்பப் பயணத்தால் பெருக்கப்படும் வசந்த வீதத்தால் தீர்மானிக்கப்படுகிறது, இயக்க சுமையால் வகுக்கப்படுகிறது. பெரும்பாலான திட்ட விவரக்குறிப்புகள் நிலையான குழாய்களுக்கு இந்த மதிப்பை அதிகபட்சமாக 25% ஆகக் கட்டுப்படுத்துகின்றன.
ஒரு மாறி ஸ்பிரிங் ஹேங்கரை எந்த நோக்குநிலையிலும் நிறுவ முடியுமா?
இல்லை. மாறக்கூடிய ஸ்பிரிங் ஹேங்கர்கள் செங்குத்து இயக்கத்திற்காக வடிவமைக்கப்பட்டுள்ளன, மேலும் அவை ஸ்பிரிங் அச்சு செங்குத்தாக நிறுவப்பட வேண்டும். கிடைமட்ட அல்லது கோண நிறுவல் பிணைப்பு, தவறான சுமை பரிமாற்றம் மற்றும் முன்கூட்டிய உடைகள் ஆகியவற்றை ஏற்படுத்தும். கிடைமட்ட சுமைகள் அல்லது பக்கவாட்டு கட்டுப்பாடுகளுக்கு, திடமான ஸ்ட்ரட்ஸ், பைப் ஷூக்கள் அல்லது ஸ்னப்பர்கள் தனித்தனியாக குறிப்பிடப்பட வேண்டும்.
உங்கள் மாறி ஸ்பிரிங் ஹேங்கர்கள் கையாளக்கூடிய அதிகபட்ச வெப்பநிலை என்ன?
அலாய் ஸ்டீல் ஸ்பிரிங்ஸ் கொண்ட நிலையான கார்பன் எஃகு அலகுகள் தோராயமாக 200 டிகிரி செல்சியஸ் வரை தொடர்ச்சியான சேவைக்காக மதிப்பிடப்படுகின்றன. உயர் அழுத்த நீராவி கோடுகள் அல்லது கொதிகலன் இணைப்புகள் போன்ற உயர் வெப்பநிலை குழாய்களுக்கு, நாங்கள் உயர் வெப்பநிலை வசந்த பொருட்கள் மற்றும் தனிமைப்படுத்தப்பட்ட ஆதரவு கட்டமைப்புகளை வழங்குகிறோம். சரியான பொருள் தேர்வுக்கு உங்கள் இயக்க நிலைமைகளுடன் எங்கள் பொறியியல் குழுவைத் தொடர்பு கொள்ளவும்.
நீங்கள் வசந்த தேர்வு கணக்கீடுகளை வழங்குகிறீர்களா?
ஆம். குழாயின் அளவு, இயக்க எடை, வெப்ப இடப்பெயர்ச்சி அளவு மற்றும் திசை மற்றும் ஏதேனும் திட்ட விவரக்குறிப்புத் தேவைகளை நீங்கள் வழங்கினால், எங்கள் பொறியியல் குழு வசந்த காலத் தேர்வில் உதவ முடியும். ஏற்கனவே உள்ள ஆதரவு அட்டவணைகளை நாங்கள் மதிப்பாய்வு செய்யலாம் மற்றும் ஒவ்வொரு இருப்பிடத்திற்கும் பொருத்தமான மாறி அல்லது நிலையான வசந்த ஆதரவைப் பரிந்துரைக்கலாம்.
நிலையான மாறி வசந்த ஹேங்கர்களுக்கான முன்னணி நேரம் என்ன?
நிலையான பட்டியல் அலகுகள் பொதுவாக 10 முதல் 20 வேலை நாட்களுக்குள் அனுப்பப்படும், ஆர்டர் அளவு மற்றும் தற்போதைய உற்பத்தி சுமை ஆகியவற்றைப் பொறுத்து. தனிப்பயன் முடித்தல், சிறப்பு பயணங்கள் அல்லது துருப்பிடிக்காத எஃகு கட்டமைப்புகள் சில கூடுதல் நாட்களைச் சேர்க்கலாம். விரைவான டெலிவரியை ஆர்டர் செய்யும் நேரத்தில் விவாதிக்கலாம்.
ஆர்டருடன் என்ன ஆவணங்கள் உள்ளன?
நிலையான சப்ளையில் ஒரு பேக்கிங் பட்டியல் மற்றும் ஸ்பிரிங் எண், சுமை மதிப்பீடு மற்றும் பயணத் தரவு கொண்ட தயாரிப்பு பெயர்ப் பலகைகள் அடங்கும். பொருள் சோதனை அறிக்கைகள் (MTRகள்), ஸ்பிரிங் லோட் அளவுத்திருத்த பதிவுகள் மற்றும் பரிமாண ஆய்வு அறிக்கைகள் கோரிக்கையின் பேரில் வழங்கப்படலாம். அங்கீகரிக்கப்பட்ட அமைப்புகளின் மூன்றாம் தரப்பு ஆய்வு தேவைப்படும் திட்டங்களுக்கும் கிடைக்கிறது.
பைப் ஷூக்கள் மற்றும் கிளாம்ப்கள் உட்பட முழுமையான குழாய் ஆதரவு அசெம்பிளிகளை உங்களால் வழங்க முடியுமா?
முற்றிலும். நாங்கள் மாறுபட்ட ஸ்பிரிங் ஹேங்கர்களை தனித்த அலகுகளாக அல்லது பைப் கிளாம்ப்கள், பைப் ஷூ சப்போர்ட்ஸ், டர்ன்பக்கிள்ஸ், த்ரெட்டு ராட்கள் மற்றும் ஸ்ட்ரக்ச்சுரல் கனெக்ஷன் ஹார்டுவேர் உள்ளிட்ட முழுமையாக அசெம்பிள் செய்யப்பட்ட சப்போர்ட் செட்களாக வழங்குகிறோம். குளிர் அல்லது கிரையோஜெனிக் சேவைக்கான ப்ரீ-இன்சுலேட்டட் பைப் சப்போர்ட் அசெம்பிளிகள் ஒரு ஒற்றை, நிறுவத் தயாராக இருக்கும் தொகுப்பாகவும் கிடைக்கின்றன.
