நீங்கள் எப்போதாவது ஒரு ஈரப்பதமான நாளில் குளிர்ந்த நீர் பாதையை கடந்து சென்றிருந்தால், குழாய் ஆதரவைச் சுற்றி ஈரமான இணைப்பு இருப்பதைக் கவனித்திருந்தால், முன்-இன்சுலேட்டட் குழாய் ஆதரவைத் தடுக்க வடிவமைக்கப்பட்டுள்ளது. மணிக்குதியான்ஷூன், குளிர்ந்த கோடுகள், கிரையோஜெனிக் குழாய்கள் மற்றும் சூடான செயல்முறைக் கோடுகளுக்கு இந்த ஆதரவை நாங்கள் செய்கிறோம், அங்கு காப்புப் புள்ளியின் வழியாக காப்பு தொடர்ந்து இருக்க வேண்டும். 14 ஆண்டுகளில், நாங்கள் அவற்றை எல்என்ஜி டெர்மினல்கள், மாவட்ட குளிரூட்டும் ஆலைகள், உணவு பதப்படுத்தும் வசதிகள் மற்றும் குளிர் குழாய் மற்றும் சுற்றுப்புற காற்று சந்திக்கும் இடங்களுக்கு அனுப்பியுள்ளோம்.
ஒரு நிலையான பைப் ஷூ அல்லது பைப் சப்போர்ட் அன்சுலேட்டட் கோடுகளுக்கு நன்றாக வேலை செய்கிறது, ஆனால் நீங்கள் இன்சுலேஷனைச் சேர்க்கும் தருணத்தில், நீங்கள் ஒரு சிக்கலை உருவாக்குகிறீர்கள்: ஆதரவு புள்ளி ஒரு வெப்ப பாலமாக மாறும். ஒரு குளிர் கோட்டில், அதாவது ஒடுக்கம், பனிக்கட்டி மற்றும் இறுதியில் அரிப்பு. ஹாட் லைனில், வெப்பம் நேராக கட்டமைப்பு எஃகுக்குள் கசிவதற்கான பாதையாகும். முன்-இன்சுலேடட் பைப் சப்போர்ட், சப்போர்ட் ஷூவுக்குள் ஒரு திடமான இன்சுலேஷன் பிளாக்கை உட்பொதிப்பதன் மூலம் இதைத் தீர்க்கிறது - குழாய் தனிமைப்படுத்தப்பட்ட நிலையில் இருக்கும், சுமை சுமக்கப்படுகிறது, மேலும் பனி புள்ளி இருக்கும் இடத்தில் இருக்கும்.
முன்-இன்சுலேட்டட் பைப் சப்போர்ட்கள், அவற்றைச் சுற்றி ஒரு உலோக அடைப்புக்குறியுடன் கூடிய காப்பு அல்ல. அவை சுமை தாங்கும் கட்டமைப்பு கூறுகள், மேலும் அவை எந்த குழாய் ஷூவைப் போலவே அதே எடை, இயக்கம் மற்றும் அவ்வப்போது அதிர்ச்சி சுமைகளைக் கையாள வேண்டும். செங்குத்து ஓட்டங்களில், கோடு வெப்ப இயக்கத்தை உறிஞ்ச வேண்டும், நாங்கள் அடிக்கடி அவற்றை இணைத்து வழங்குகிறோம்வசந்த ஹேங்கர்கள்அல்லதுமாறி வசந்த ஆதரவுகள். நீண்ட கிடைமட்ட ரேக்குகளில், அவை முக்கியமான டை-இன் புள்ளிகளில் நிலையான ஸ்பிரிங் சப்போர்ட்களுடன் இணைந்து செயல்படுகின்றன, குளிர் குழாய் எல்லா இடங்களிலும் முழுமையாக ஆதரிக்கப்படுவதையும் முழுமையாக காப்பிடப்பட்டிருப்பதையும் உறுதி செய்கிறது.
| அளவுரு உருப்படி | வழக்கமான மதிப்புகள்/அலகு |
| சேவை வெப்பநிலை | -196°C முதல் +120°C வரை |
| காப்பு பொருள் | HDPU (அதிக அடர்த்தி பாலியூரிதீன்) / பாலிசோசயனுரேட் (PIR) / பெர்மலி |
| காப்பு அடர்த்தி | 160kg/m³, 224kg/m³, 320kg/m³ |
| அமுக்க வலிமை | ≥ 2.5 MPa / 5.0 MPa |
| வெப்ப கடத்துத்திறன் | ≤ 0.035 W/(m·K) @ 24°C |
| தொட்டில்/காலணி பொருள் | துருப்பிடிக்காத எஃகு (SS304/SS316L) / குறைந்த வெப்பநிலை கார்பன் ஸ்டீல் (A333 Gr.6) |
| நீராவி தடை | ப்யூட்டில் ரப்பர் / மைலார் / அலுமினியப் படலம் |
| ஃபிளேம் ரிடார்டன்சி | வகுப்பு B1 / ASTM E84 வகுப்பு A |
| நிலையான இணக்கம் | CINI தரநிலை, MSS SP-58 |
| நீராவி தடுப்பு பொருள் | பியூட்டில் ரப்பர் / மைலார் / அலு-ஃபாயில் |
| நீராவி ஊடுருவல் | ≤ 0.02 பெர்ம்-இன்ச் (ASTM E96 தரநிலையுடன் இணங்குகிறது) |
| சீல் / பிணைப்பு | அதிக வலிமை கொண்ட கிரையோஜெனிக் பிசின் |
| எதிர்ப்பு ஒடுக்கம் | 100% ஹெர்மெட்டிக் சீல் |
ANSI/MSS SP‑58 - குழாய் ஆதரவுகள் மற்றும் ஹேங்கர்கள்
ASME B31.3 மற்றும் B31.1 - செயல்முறை மற்றும் பவர் பைப்பிங்
EN 13480 - மெட்டாலிக் இன்டஸ்ட்ரியல் பைப்பிங் (பொருந்தக்கூடிய இடத்தில்)
GB/T 17116 - பைப் ஆதரவிற்கான சீன தரநிலை
எங்கள் தொழிற்சாலை தர அமைப்பு ISO 9001:2015 க்கு சான்றளிக்கப்பட்டுள்ளது, மேலும் ஒவ்வொரு ஆர்டருடனும் நாங்கள் முழு பொருள் கண்டறியும் தன்மையை வழங்குகிறோம். எல்என்ஜி மற்றும் கிரையோஜெனிக் திட்டங்களுக்கு, எஃகு பாகங்களுக்கான குறைந்த-வெப்பநிலை தாக்க சோதனை சான்றிதழ்களையும் சேர்க்கலாம்.
Q1: எனக்கு என்ன இன்சுலேஷன் தடிமன் தேவை என்பதை எப்படி அறிவது?
ஆதரவின் இன்சுலேஷன் தடிமன் குழாய் இன்சுலேஷன் தடிமனுடன் பொருந்த வேண்டும் அல்லது இடைவெளியை உருவாக்குவதைத் தவிர்க்க சற்று குறைவாக (ஆனால் அதிகம் இல்லை). உங்கள் குழாயில் 80 மிமீ நுரை கண்ணாடி இருந்தால், ஷூவிற்குள் குறைந்தபட்சம் 70-80 மிமீ இன்சுலேஷனை வைப்போம். சரியான எண் வெப்ப கடத்துத்திறன் தேவை மற்றும் மேற்பரப்பு ஒடுக்கம் அபாயத்தைப் பொறுத்தது. உங்கள் காப்பு விவரக்குறிப்பை எங்களுக்கு அனுப்பவும், நாங்கள் அதை பொருத்துவோம்.
Q2: முன்-இன்சுலேட்டட் குழாய் ஆதரவுகள் ஹாட் லைன்களைக் கையாள முடியுமா அல்லது அவை குளிர்ச்சிக்காக மட்டும்தானா?
இரண்டும். அவை நீராவி மற்றும் சூடான எண்ணெய்க் கோடுகளில் வெப்ப இழப்பைத் தடுக்கின்றன, அதே போல் அவை குளிர்ந்த கோடுகளில் ஒடுக்கத்தைத் தடுக்கின்றன. 200°Cக்கு மேல் உள்ள உயர் வெப்பநிலை பயன்பாடுகளுக்கு, உயர்ந்த வெப்பநிலையில் சிதையாத கனிம கம்பளி அல்லது கால்சியம் சிலிக்கேட் போன்ற காப்புப் பொருட்களைத் தேர்ந்தெடுக்கிறோம்.
Q3: இந்த ஆதரவுகள் ஃபீல்டு-வெல்ட் செய்யக்கூடியவையா அல்லது அவை முழுமையான அசெம்பிளியாக வருகிறதா?
எங்களின் முன்-இன்சுலேடட் சப்போர்ட்கள் பொதுவாக ஒரு முழுமையான அசெம்பிளியாக வெல்டிங் செய்ய அல்லது குழாயின் மீது இறுகுவதற்கு தயாராக இருக்கும். இன்சுலேஷன் பிளாக் எஃகு சேணத்தில் முன்கூட்டியே பிணைக்கப்பட்டுள்ளது, மேலும் நீராவி தடை தொழிற்சாலை-சீல் வைக்கப்பட்டுள்ளது. தளத்தில் நிலையான ஷூவைச் சுற்றி ஒரு காப்புப் பெட்டியைக் கட்டியமைப்பதை ஒப்பிடுகையில், இது பெருமளவிலான கள உழைப்பைச் சேமிக்கிறது.
Q4: ஸ்லைடிங் ப்ரீ-இன்சுலேட்டட் பைப் ஆதரவை வடிவமைக்க முடியுமா?
ஆம். நாங்கள் PTFE ஸ்லைடு பிளேட்டை பேஸ் பிளேட்டின் அடிப்பகுதியில் பிணைக்கிறோம் அல்லது பளபளப்பான துருப்பிடிக்காத எஃகு மேற்பரப்பை வழங்குகிறோம். இது முழுமையாக காப்பிடப்பட்ட நிலையில் குழாயை அச்சில் நகர்த்த அனுமதிக்கிறது. உங்கள் குழாய் அழுத்த இயக்கத் தேவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்ட பக்கவாட்டு நிறுத்தங்களுடன் வழிகாட்டப்பட்ட பதிப்புகளையும் நாங்கள் வழங்குகிறோம்.
Q5: இன்சுலேஷனை சேதப்படுத்தாமல் இவற்றை எப்படி அனுப்புவது?

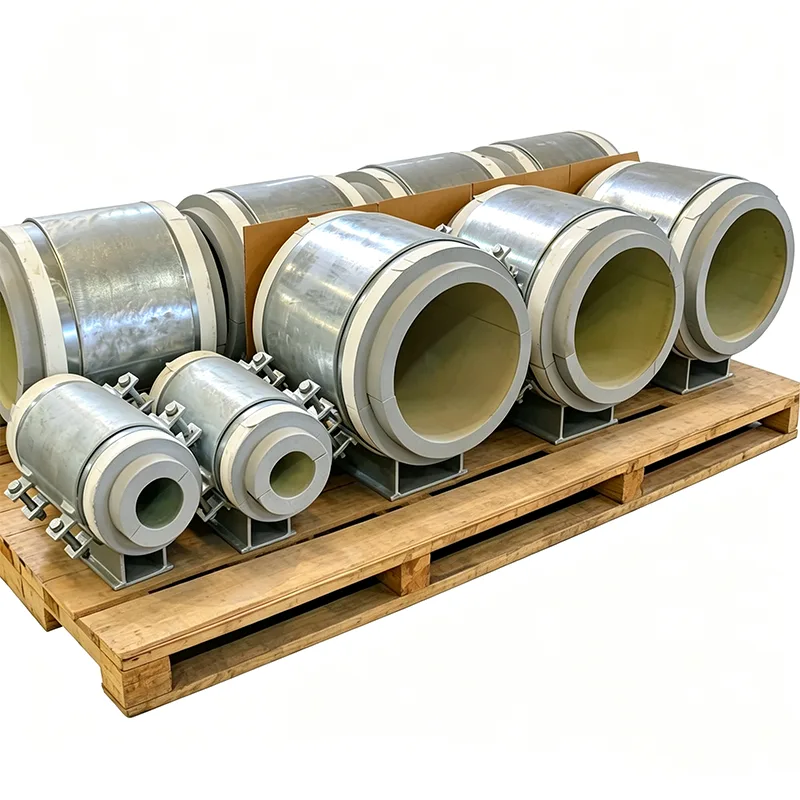

இன்சுலேஷன் பிளாக் எஃகு சேணத்தின் உள்ளே குறைக்கப்பட்டு, அடிப்படை தட்டு மூலம் பாதுகாக்கப்படுகிறது. நாங்கள் தற்காலிக விளிம்புப் பாதுகாப்பையும் சேர்த்து, ஒவ்வொரு ஆதரவையும் ஒரு மரக் கூட்டில் அல்லது காப்புச் சுற்றி நுரைத் திணிப்புடன் கூடிய பலகையில் பேக் செய்கிறோம். இவற்றில் ஆயிரக்கணக்கானவற்றை மத்திய கிழக்கு மற்றும் தென்கிழக்கு ஆசியாவிற்கு அனுப்பியுள்ளோம், மேலும் ஒடுக்கம்-சேதமடைந்த காப்பு என்பது நாம் காணும் பிரச்சனை அல்ல.
ஒவ்வொரு முன்-இன்சுலேட்டட் குழாய் ஆதரவும் பரிமாண ஆய்வுக்கு அப்பாற்பட்ட காசோலைகள் மூலம் செல்கிறது:
காப்புத் தொகுதியின் சுருக்க வலிமை சரிபார்ப்பு
மூடிய செல் நுரைகளுக்கான நீர் உறிஞ்சுதல் சோதனை (ASTM C272 அல்லது அதற்கு ஒத்த)
காப்பு மற்றும் எஃகு சேணம் இடையே பிணைப்பு ஒருமைப்பாடு (காட்சி மற்றும் இயந்திர குழாய் சோதனை)
சேணம் ஆரம், அடிப்படை தட்டையான தன்மை மற்றும் போல்ட் துளை சீரமைப்பு ஆகியவற்றின் பரிமாண சோதனை
நீராவி தடை தொடர்ச்சி ஆய்வு
முக்கியமான அல்லது முன்மாதிரி ஆர்டர்களுக்கான முழு அசெம்பிளியில் சுமை தாங்கும் சோதனை
ஆவணத்தில் எஃகு மற்றும் காப்புக்கான பொருள் சான்றிதழ்கள், சோதனைச் சுருக்கம் மற்றும் பேக்கிங் செய்வதற்கு முன் குறிக்கப்பட்ட ஒவ்வொரு ஆதரவின் புகைப்படப் பதிவும் ஆகியவை அடங்கும்.
முன்-இன்சுலேட்டட் குழாய் ஆதரவுகள் எப்போதும் தனிப்பயன். நாங்கள் தயாரித்த சில மாறுபாடுகள்:
பெரிய விட்டம் கொண்ட எல்என்ஜி பைப்பிற்கான பெரிதாக்கப்பட்ட சேணங்கள் (60" வரை)
செங்குத்து ரைசர் ஒருங்கிணைந்த காப்புத் தொகுதியுடன் ஆதரிக்கிறது
நிலையான புள்ளிகளுக்கான ஆங்கர்-வகை முன்-இன்சுலேட்டட் ஆதரவுகள்
தீ-எதிர்ப்பு காப்பு (கனிம கம்பளி அல்லது உட்புகு-பூசிய நுரை) தீ மதிப்பிடப்பட்ட மண்டலங்களுக்கு
துருப்பிடிக்காத எஃகு சேணம் மற்றும் கடலோர அல்லது கடல் நிறுவல்களுக்கான வன்பொருள்
ஸ்பிலிட்-ஷெல் வடிவமைப்பு, வெட்டப்படாமல் இருக்கும் நேரடி வரிகளில் மீண்டும் பொருத்துதல்
எங்கள் ஆதரவைச் சுற்றி உங்கள் காப்பு பொருத்த வேண்டிய அவசியமில்லை. உங்கள் இன்சுலேஷனைச் சுற்றி ஆதரவை உருவாக்குவோம்.
நீராவி தடையை எப்போதும் கவனியுங்கள். குளிர்ந்த கோடுகளில், சீல் சரியானதாக இல்லாவிட்டால், ஈரப்பதம் காப்புத் தொகுதிக்குள் செல்லும், மேலும் காப்பு ஈரமாகிவிட்டால், அதன் வெப்ப செயல்திறன் ஒரு குன்றின் மீது குறைகிறது. எட்ஜ் சீல் செய்வதில் நாங்கள் கூடுதல் கவனம் செலுத்துகிறோம், மேலும் வெல்டிங்கிற்கு முன்னும் பின்னும் தடையை ஆய்வு செய்ய தளக் குழுவை பரிந்துரைக்கிறோம்.
செங்குத்து குழாய்களில், முன்-இன்சுலேட்டட் குழாய் ஆதரவிற்கு கிடைமட்டத்தை விட வேறுபட்ட சுமை-பரிமாற்ற ஏற்பாடு தேவைப்படலாம். காப்புத் தொகுதியானது கிடைமட்ட கோடுகளுக்கான சுருக்கத்தில் முழு எடையையும் கொண்டுள்ளது, ஆனால் செங்குத்து கோடுகளுக்கு, ஆதரவுக்கு பெரும்பாலும் எஃகு வெட்டு காலர் தேவைப்படுகிறது, இது காப்பு மூலம் ஈடுபடுகிறது. இதை வடிவமைப்பில் சேர்க்கலாம்.
குழாய் ஹைட்ரோடெஸ்ட் செய்யப்பட்டால், சோதனையின் போது குழாய் சுற்றுப்புற வெப்பநிலையில் இருக்கும் மற்றும் வியர்க்கக்கூடும் என்று கருதுங்கள். இது இயல்பானது, ஆனால் பல தளக் குழுக்கள் ஆதரவில் ஒடுக்கத்தைப் பார்ப்பது இதுவே முதல் முறை. இதை விளக்கும் நிறுவல் கையேட்டில் ஒரு குறிப்பு தேவையற்ற பல கேள்விகளை சேமிக்கும்.
ஆர்டர் செய்யும் போது, குழாய் அட்டவணை, காப்பு வகை மற்றும் தடிமன் மற்றும் வடிவமைப்பு இயக்கம் (ஸ்லைடிங் என்றால்) எங்களுக்கு கொடுங்கள். இந்த மூன்று தரவு புள்ளிகள் முன்னும் பின்னுமாக இல்லாமல், முதல் மேற்கோளில் தொழில்நுட்ப ரீதியாக சிறந்த வடிவமைப்பை முன்மொழியலாம்.

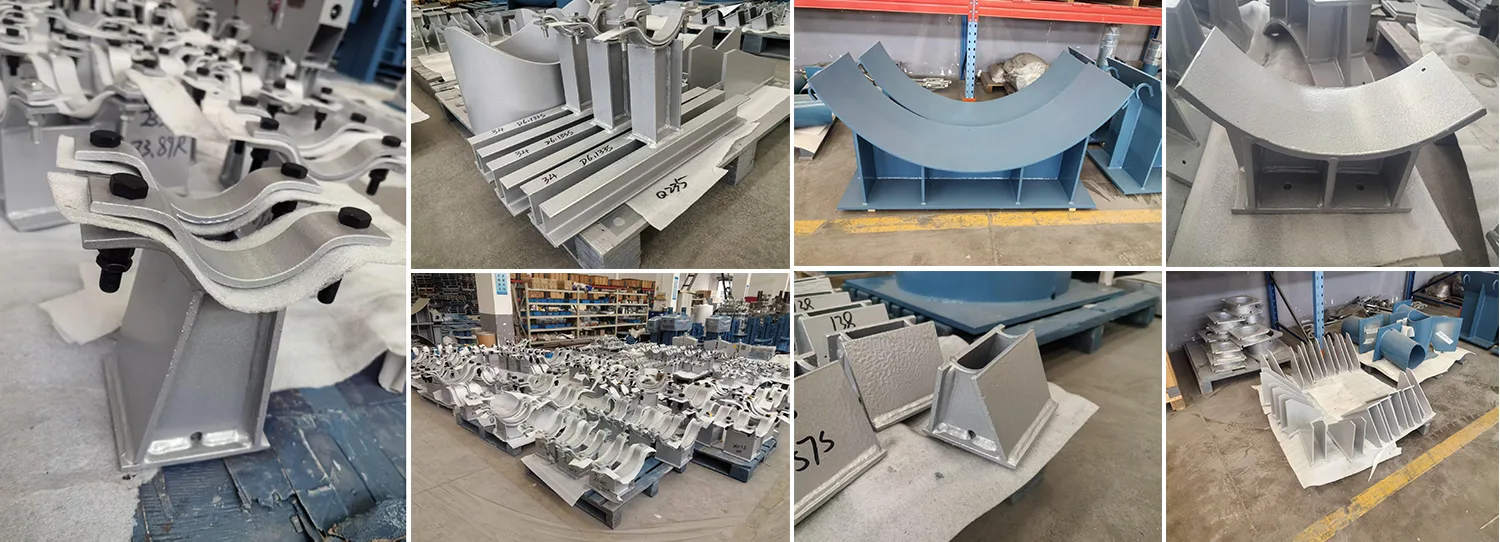

ஒரு முன்-இன்சுலேடட் குழாய் ஆதரவு கட்டமைப்பு பொறியியல் மற்றும் வெப்ப வடிவமைப்பின் சந்திப்பில் உள்ளது. ஏதேனும் ஒரு பகுதியை தவறாகப் புரிந்து கொள்ளுங்கள், மற்றும் ஆதரவு இயந்திரத்தனமாக தோல்வியடைகிறது அல்லது ஈரப்பதத்தை உறிஞ்சி காப்பிடுவதை நிறுத்துகிறது. நாங்கள் 14 ஆண்டுகளாக இரண்டு பகுதிகளையும் சரியாகப் பெற்று வருகிறோம், மேலும் யாங்ஜோவில் உள்ள எங்கள் தொழிற்சாலையில் இவற்றைத் திறமையாக உருவாக்குவதற்கான உற்பத்தி வரிசை அமைக்கப்பட்டுள்ளது - எஃகு சேணத்தை வெட்டுவது முதல் காப்புப் பிணைப்பைப் பிணைப்பது மற்றும் நீராவி தடையை அடைப்பது வரை.
எங்கள் ஆர்டர்களில் 70% க்கும் அதிகமானவை எங்களை ஒருமுறை சோதித்துவிட்டு மீண்டும் வரும் வாடிக்கையாளர்களிடமிருந்து வந்தவை. நாங்கள் முன்-இன்சுலேட்டட் சப்போர்ட்களை உலகளவில் அனுப்புகிறோம், பெரும்பாலும் எங்கள் பைப் சப்போர்ட்ஸ், ஸ்பிரிங் ஹேங்கர்கள் மற்றும் நிலையான ஸ்பிரிங் சப்போர்ட்ஸுடன் தொகுக்கப்பட்டு, முழு குழாய் ஆதரவு தொகுப்பும் ஒன்றாக வந்து, குறியிடப்பட்டு, நிறுவலுக்குத் தயாராக இருக்கும்.
உங்களின் அடுத்த திட்டத்தில் குளிர் கோடுகள், கிரையோஜெனிக் கோடுகள் அல்லது இன்சுலேட்டட் ஹாட் லைன்கள் இருந்தால், ஆதரவு புள்ளிகளில் சரியான வெப்பத் தனிமைப்படுத்தல் தேவைப்படும், உங்கள் இன்சுலேஷன் ஸ்பெக் மற்றும் பைப் ஆதரவு பட்டியலை எங்களுக்கு அனுப்பவும். தெளிவான டெலிவரி அட்டவணையுடன் தொழிற்சாலை-நேரடி மேற்கோளை உருவாக்குவோம். எப்பொழுதும் போல, எங்கள் தொழிற்சாலைக்கு வருகை தந்து, இந்த ஆதரவுகளை அனுப்புவதற்கு முன்பு நாங்கள் எவ்வாறு உருவாக்குகிறோம் மற்றும் சோதிக்கிறோம் என்பதைப் பார்க்க உங்களை வரவேற்கிறோம்.
