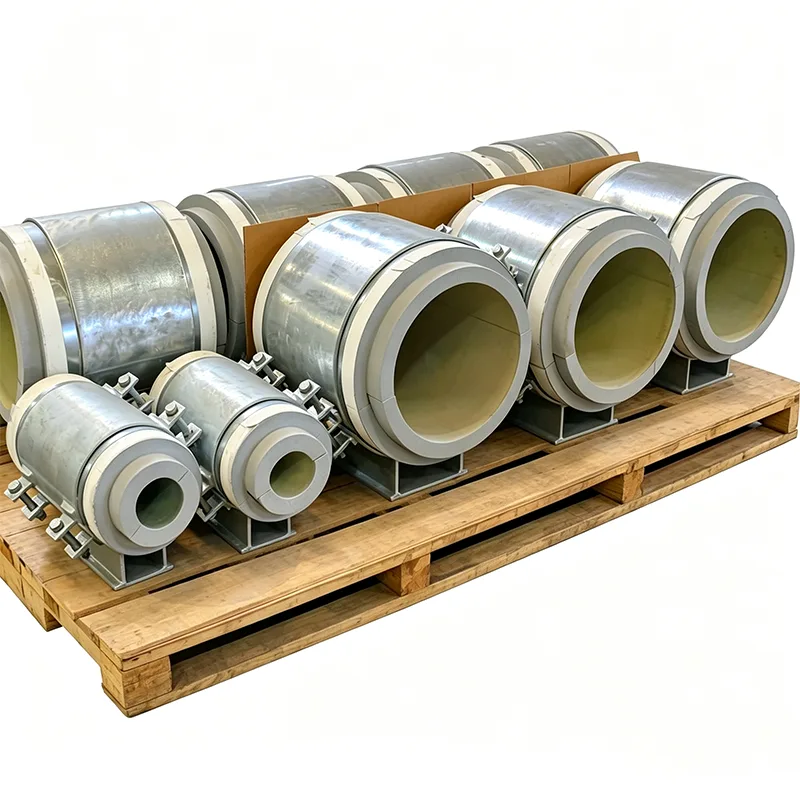

முன் காப்பிடப்பட்ட குழாய் ஸ்லைடு ஆதரவு

வெப்பநிலை மாற்றங்களின் கீழ் விரிவடைந்து சுருங்கும் குழாய் அதன் ஆதரவில் நகர வேண்டும். இன்சுலேட்டாக இருக்க வேண்டிய குழாய்க்கு உடைக்கப்படாத வெப்ப உறை தேவை. ஒரே ஆதரவு புள்ளியில் இரண்டு தேவைகளையும் பூர்த்தி செய்வது என்பது பொதுவாக ஒரு தனி ஸ்லைடு பிளேட்டை நிறுவி, அதைச் சுற்றி இன்சுலேஷனை வெட்டுவதைக் குறிக்கிறது - இது தவறான சீரமைப்பு, சுருக்கப்பட்ட காப்பு மற்றும் நம்பமுடியாத நீராவி முத்திரைக்கு இடமளிக்கிறது. முன்-இன்சுலேடட் பைப் ஸ்லைடு சப்போர்ட், ஸ்லைடிங் மெக்கானிசம் மற்றும் இன்சுலேஷன் பிளாக் ஆகியவற்றை ஒருங்கிணைத்து, தொழிற்சாலை-அசெம்பிள் செய்யப்பட்ட யூனிட்டாக ஒருங்கிணைத்து, குழாய் மற்றும் அருகில் உள்ள இன்சுலேஷனை ஏற்கத் தயாராக இருக்கும் தளத்திற்கு வந்து சேரும்.

45 க்கும் மேற்பட்ட நாடுகளில் நீராவி கோடுகள், குளிர்ந்த நீர் நெட்வொர்க்குகள் மற்றும் கிரையோஜெனிக் பரிமாற்ற குழாய்களுக்காக 2012 ஆம் ஆண்டு முதல் இந்த ஒருங்கிணைந்த ஸ்லைடு ஆதரவை எங்கள் யாங்ஜோ ஆலையில் தயாரித்துள்ளோம். ஒவ்வொரு சட்டசபையும் வடிவமைக்கப்பட்டுள்ளது, இதனால் குழாய் சுதந்திரமாக நகரும், காப்பு அப்படியே இருக்கும், மற்றும் துணை எஃகு பாதுகாப்பான வெப்பநிலையில் இருக்கும்.

ஸ்லைடிங் மற்றும் இன்சுலேட்டிங் செயல்பாடுகள் எவ்வாறு ஒன்றாக வேலை செய்கின்றன

சப்போர்ட் பாடியில் ஒரு திடமான, அதிக அடர்த்தி கொண்ட இன்சுலேஷன் பிளாக் உள்ளது, இது குழாய் சுமையை சேணத்திலிருந்து அடிப்படை தட்டுக்கு மாற்றுகிறது. சுமை பாதை வழியாக எந்த உலோகமும் உலோகத்தைத் தொடாது: காப்பு தானே வெப்ப இடைவெளியாக செயல்படுகிறது. காப்புத் தொகுதியின் கீழ், குறைந்த உராய்வு நெகிழ் ஜோடி புனையலின் போது துல்லியமாக நிலைநிறுத்தப்பட்டுள்ளது.

மேல் நெகிழ் கூறு என்பது ஒரு பளபளப்பான துருப்பிடிக்காத எஃகு தாள் என்பது காப்புத் தொகுதியின் அடிப்பகுதியில் அல்லது ஒரு இடைநிலை சுமை-பரப்புத் தட்டுடன் பிணைக்கப்பட்டுள்ளது.

கீழ் நெகிழ் கூறு என்பது ஒரு PTFE அல்லது கிராஃபைட்-செறிவூட்டப்பட்ட திண்டு, எஃகு அடிப்படைத் தகட்டின் மேற்பகுதியில் பொருத்தப்பட்டுள்ளது.

முழு ஸ்லைடு இடைமுகமும் ஆதரவு அமைப்பிற்குள் இணைக்கப்பட்டுள்ளது, கட்டுமான தூசி, காற்றினால் வீசப்படும் கிரிட் மற்றும் ஈரப்பதம் ஆகியவற்றிலிருந்து பாதுகாக்கப்படுகிறது, இது உராய்வு அதிகரிக்கலாம் அல்லது காலப்போக்கில் அரிப்பை ஏற்படுத்தலாம்.

ஸ்லைடு மேற்பரப்பு மற்றும் பயண நீளம் ஆகியவை உங்கள் குழாய் அழுத்த பகுப்பாய்வு தரவிலிருந்து கணக்கிடப்படுகின்றன. அதிகபட்சமாக எதிர்பார்க்கப்படும் இடப்பெயர்ச்சியைத் தாண்டி தாராளமான விளிம்பைச் சேர்ப்போம், எனவே அசாதாரணமான நிலையற்றது கூட அதன் வடிவமைக்கப்பட்ட வரம்பிற்கு அப்பால் ஆதரவைத் தள்ளாது.

உங்கள் இயக்க வெப்பநிலையில் செயல்படும் காப்பு

இன்சுலேஷன் பிளாக் மெட்டீரியல் உங்கள் வரியின் குறிப்பிட்ட வெப்ப நிலைகளுக்குத் தேர்ந்தெடுக்கப்பட்டது, எல்லாவற்றுக்கும் பொருந்தக்கூடிய ஒரு அளவு இருப்பிலிருந்து எடுக்கப்படவில்லை. எங்கள் நிலையான பொருள் விருப்பங்கள் அடங்கும்:

உயர் அடர்த்தி PIR (பாலிசோசயனுரேட்): -50°C வரை குளிர்ந்த நீர், உப்புநீர் மற்றும் குளிர் சேவைகளுக்கு.

செல்லுலார் கண்ணாடி: -196 டிகிரி செல்சியஸ் வரையிலான கிரையோஜெனிக் பயன்பாடுகளுக்கு, ஈரப்பதம் ஊடுருவாத தன்மை முக்கியமானது.

கால்சியம் சிலிக்கேட்: நீராவி, சூடான எண்ணெய் மற்றும் 650°C வரையிலான செயல்முறை வரிகளுக்கு.

பெர்லைட் அடிப்படையிலான அல்லது மைக்ரோபோரஸ் பலகைகள்: தீவிர வெப்பநிலையில் மிகக் குறைந்த வெப்ப கடத்துத்திறன் தேவைப்படும் பயன்பாடுகளுக்கு.

ஒவ்வொரு தொகுதியும் குழாயின் விட்டம் மற்றும் திட்டத்திற்காக குறிப்பிடப்பட்ட காப்பு தடிமன் ஆகியவற்றுடன் பொருந்துகிறது. அதன் அமுக்க வலிமை முழு ஹைட்ரோடெஸ்ட் சுமைக்கு எதிராக சரிபார்க்கப்படுகிறது, இயக்க எடை மட்டுமல்ல, கமிஷன் செய்யும் போது நசுக்கப்படுவதைத் தடுக்கிறது.

குறுக்கிடாத ஒரு நீராவி தடை

மெட்டல் ஷூ பாடி ஒரு ஒருங்கிணைந்த சீல் ஃபிளாஞ்ச் மூலம் புனையப்பட்டது. தளக் குழுவினர் குழாய் காப்பு மற்றும் வெளிப்புற உறைப்பூச்சுகளை நிறுவும் போது, ​​அவர்கள் நேரடியாக இந்த விளிம்பிற்கு நீராவி தடையை கொண்டு வந்து பிசின் அல்லது டேப் மூலம் மூடுகிறார்கள். இதன் விளைவாக ஒரு தொடர்ச்சியான, ஆய்வு செய்யக்கூடிய உறை உள்ளது, இது ஆதரவு இருப்பிடத்தின் வழியாக நேராக செல்கிறது - இடைவெளிகள் இல்லை, கையால் வெட்டப்பட்ட இணைப்புகள் இல்லை, தளத்தில் பயன்படுத்தப்படும் மாஸ்டிக் மீது மட்டும் நம்பிக்கை இல்லை.

ஆவணம் மற்றும் நம்பகத்தன்மை

முன்-இன்சுலேடட் செய்யப்பட்ட ஒவ்வொரு ஸ்லைடு ஆதரவும் முழுமையான ஆவணங்களின் தொகுப்புடன் அனுப்பப்படுகிறது:

அனைத்து எஃகு பாகங்களுக்கும் EN 10204 வகை 3.1 சான்றிதழ்கள்.

வடிவமைப்பு வெப்பநிலையில் வெப்ப கடத்துத்திறன் மற்றும் சுருக்க வலிமை மதிப்புகள் கொண்ட காப்பு பொருள் தரவுத்தாள்கள்.

ஸ்லைடு தட்டு உராய்வு குணகம் சான்றிதழ்கள், ஆய்வக சோதனை மூலம் சரிபார்க்கப்பட்டது.

பயண வரம்பு, தொகுதி தடிமன் மற்றும் அடிப்படை தட்டு பரிமாணங்களை உறுதிப்படுத்தும் பரிமாண அறிக்கைகள்.

பொதுவான பயன்பாடுகள்

மின் உற்பத்தி நிலையங்கள் மற்றும் தொழில்துறை வசதிகளில் நீராவி மற்றும் மின்தேக்கி குழாய் அடுக்குகள்.

ஸ்லைடு சப்போர்ட்கள் நீண்ட நேரான ஓட்டங்களில் நிலைநிறுத்தப்படும் குளிர்ந்த நீர் மற்றும் மாவட்ட குளிரூட்டும் கோடுகள்.

வெப்பச் சுருக்கம் நம்பகமான, குறைந்த உராய்வு நெகிழ் மேற்பரப்பைக் கோரும் கிரையோஜெனிக் குழாய் காட்சியகங்கள்.

புலம்-அசெம்பிள் செய்யப்பட்ட ஸ்லைடு தகடுகள் உள்ள எந்த தனிமைப்படுத்தப்பட்ட குழாய் அமைப்பும் காப்பு நிறுவலை மெதுவாக்கும் மற்றும் ஆய்வு சிரமங்களை உருவாக்கும்.

ஏன் Tianshun?

ஒரு சில வெப்ப சுழற்சிகளுக்குப் பிறகு அதன் காப்புப் பிணைப்பை இணைக்கும் அல்லது நசுக்கும் ஸ்லைடு ஆதரவு ஒரு ஸ்லைடு ஆதரவு அல்ல - இது எதிர்கால பழுதுபார்ப்பு ஆர்டர் ஆகும். எங்களின் தொழிற்சாலை-ஒருங்கிணைந்த அணுகுமுறை, கள அசெம்பிளியின் மாறுபாட்டை நீக்குகிறது மற்றும் நெகிழ் மேற்பரப்புகள் சீரமைக்கப்படுவதையும், காப்புத் தொகுதி முழுமையாக ஆதரிக்கப்படுவதையும், நீராவி தடையை தளக் குழுவால் சுத்தமாகச் செயல்படுத்துவதையும் உறுதி செய்கிறது. உங்கள் ஐசோமெட்ரிக்ஸில் இருந்து தொடங்கும் 70%க்கும் மேலான ரிபீட் பிசினஸ் மற்றும் இன்ஜினியரிங் ஆதரவுடன், முதல் ஹீட்-அப் முதல் கடைசி வரை கணிக்கக்கூடிய வகையில் செயல்படும் தயாரிப்பை நாங்கள் வழங்குகிறோம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: ஸ்லைடு மேற்பரப்பு தேய்ந்துவிட்டால் அதை மாற்ற முடியுமா?

ப: ஸ்லைடு மேற்பரப்புகள் மூடப்பட்டு தொழிற்சாலை அசெம்பிளிக்குள் பிணைக்கப்பட்டுள்ளன, எனவே புலத்தை மாற்றுவது நடைமுறையில் இல்லை. நாங்கள் பயன்படுத்தும் பொருட்கள் வடிவமைப்பு சுமைகளின் கீழ் பல தசாப்தங்களாக இயக்கத்திற்கு மதிப்பிடப்படுகின்றன, மேலும் ஒவ்வொரு ஆர்டருக்கும் உராய்வு சோதனை தரவை வழங்குகிறோம்.

கே: என்ன வெப்பநிலை வரம்பு மூடப்பட்டிருக்கும்?

A: -196°C (செல்லுலார் கண்ணாடி) முதல் +650°C வரை (கால்சியம் சிலிக்கேட்). சிறப்புப் பொருட்களுடன் அதிக வெப்பநிலைக்கு இடமளிக்க முடியும் - எங்கள் பொறியியல் குழுவைத் தொடர்பு கொள்ளவும்.

கே: ஸ்லைடிங் நடவடிக்கை மூலம் காப்புத் தொகுதி வெட்டப்படுவதை எவ்வாறு நிறுத்துவது?

A: ஸ்லைடு விமானம் காப்புத் தொகுதிக்கு கீழே அமைந்துள்ளது, மேலும் ஒரு கடினமான சுமை விநியோகத் தட்டு இரண்டையும் பிரிக்கிறது. காப்பு சுருக்க சுமையை மட்டுமே அனுபவிக்கிறது; நெகிழ் சக்திகள் உலோக மேற்பரப்புகளுக்கு இடையில் நேரடியாக மாற்றப்படுகின்றன.

கே: குழாயை பக்கவாட்டாக வழிநடத்தும் ஸ்லைடு ஆதரவை நான் பெற முடியுமா?

ப: ஆம். பக்கவாட்டு இடப்பெயர்ச்சியைத் தடுக்கும் போது அச்சு இயக்கத்தை அனுமதிக்கும், ஆதரவு உடலில் ஒருங்கிணைந்த வழிகாட்டி தகடுகளைச் சேர்க்கலாம்.
