பெரும்பாலான மக்கள் அவர்களை ஸ்பிரிங் ஹேங்கர்கள் என்று அழைக்கிறார்கள், சிலர் அவற்றை ஸ்பிரிங் சப்போர்ட்ஸ் என்று அழைக்கிறார்கள், மேலும் புலத்தில், நீங்கள் இரண்டையும் கேட்பீர்கள். Tianshun இல், நாங்கள் பெயரைப் பற்றி பேச மாட்டோம் - முக்கிய விஷயம் என்னவென்றால், ஒரு குழாய் ஒரு கட்டமைப்பு கற்றையிலிருந்து தொங்க வேண்டும் மற்றும் வெப்ப சுழற்சிகளுடன் சுதந்திரமாக நகரும் போது, அசெம்பிளி வேலை செய்கிறது. நாங்கள் 14 ஆண்டுகளாக மின் நிலையங்கள், சுத்திகரிப்பு பைப் ரேக்குகள் மற்றும் செயலாக்கக் கோடுகளுக்காக இவற்றை உருவாக்கி வருகிறோம், எங்கள் ஸ்பிரிங் ஹேங்கர்கள் இப்போது 45 நாடுகளில் குழாயைப் பிடித்துக் கொண்டிருக்கின்றன.
தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.
ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.
தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.

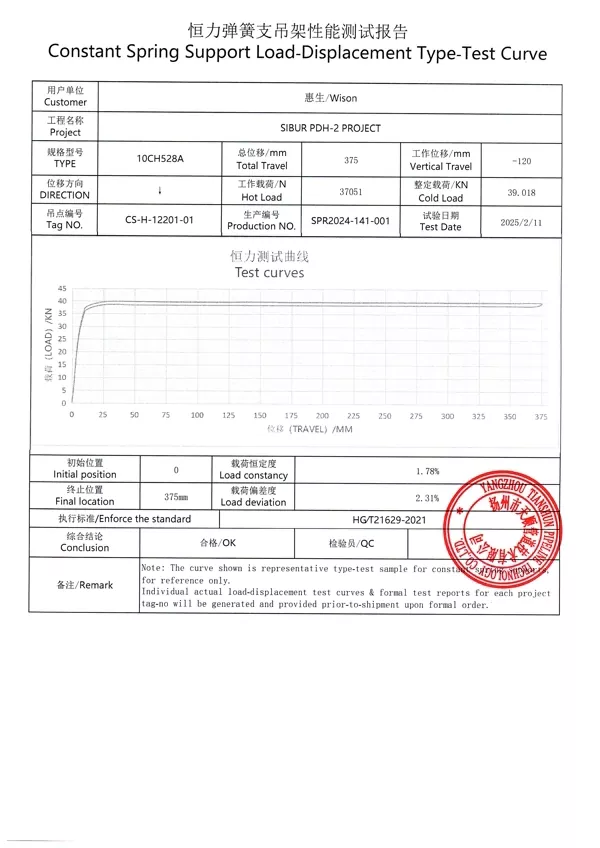

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.
இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.
பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.
ஒரு ஸ்பிரிங் ஹேங்கர் ஒரே நேரத்தில் இரண்டு விஷயங்களைச் செய்கிறது: இது குழாயின் முழு எடையையும் மேலே இருந்து கொண்டு செல்கிறது, மேலும் அது விரிவடையும் போது அல்லது சுருங்கும்போது குழாயுடன் பயணிக்கிறது. ஒரு திடமான ஹேங்கர் கம்பியைப் போலல்லாமல், அது அங்கேயே தொங்குகிறது, ஒரு ஸ்பிரிங் ஹேங்கர் முழு இயக்க வரம்பிலும் ஈடுபட்டிருக்கும். வெப்ப வளர்ச்சியை வேகமாகச் சேர்க்கக்கூடிய உயரமான குழாயின் நீண்ட நேரான ஓட்டங்களில் இது மிகவும் முக்கியமானது. குழாய் எவ்வளவு தூரம் நகர்கிறது என்பதைப் பொருட்படுத்தாமல் சுமை கிட்டத்தட்ட நிலையானதாக இருக்க வேண்டிய வரிகளுக்கு, பல திட்டங்கள் இவற்றை இணைக்கின்றனநிலையான வசந்த ஆதரவுஅதே ரேக்கில். குறைவான முக்கியமான வரிகளுக்கு, நிலையானதுமாறி வசந்த ஆதரவுகள்அடிக்கடி வேலையைச் செய்யுங்கள் - அதே ஸ்பிரிங் ஹேங்கர் வீட்டுப் பாணி, ஒரு வித்தியாசமான உள் வசந்த ஏற்பாடு.
| மாறி ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள் | உதாரணம் |
|---|---|
| ஹேங்கர் வகை / கட்டமைப்பு | வகை A, B, C, D, E, F, G |
| வசந்த அளவு / எண். | எண் 0 - எண் 22 |
| பயண வரம்பு | 30 மிமீ, 60 மிமீ, 90 மிமீ, 120 மிமீ, 180 மிமீ |
| இயக்க சுமை | 0.2 kN - 400 kN |
| நிறுவப்பட்ட சுமை (குளிர் சுமை) | kN / kgf |
| இயக்க சுமை (ஹாட் லோட்) | kN / kgf |
| இயக்கம் திசை | மேல்நோக்கி / கீழ்நோக்கி |
| மாறுபாடு (%) | ≤ 25% (தரநிலை) |
| மேற்பரப்பு சிகிச்சை | ஹாட் டிப் கால்வ்/ வர்ணம் பூசப்பட்டது |
| வீட்டுப் பொருள் | கார்பன் ஸ்டீல் (Q235/Q355) |
| கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள் | உதாரணம் |
|---|---|
| மாதிரி / தொடர் | PH, LH, CA, CS, TH |
| சுமை திறன் (இயக்குதல்) | 0.1 kN - 500 kN |
| மொத்த பயணம் | 50 மிமீ, 100 மிமீ, 200 மிமீ, 400 மிமீ |
| உண்மையான பயணம் | 600 மிமீ வரை |
| சுமை விலகல் (சகிப்புத்தன்மை) | ±5% (தரநிலை) / ±3% (அதிக ப்ரிக்.) |
| நிறுவல் நிலை | கிடைமட்ட / செங்குத்து |
| வீட்டு முடித்தல் | ஹாட் டிப் கால்வனேற்றப்பட்ட / எபோக்சி |
| இயக்க வெப்பநிலை. | -20°C முதல் +80°C (சுற்றுப்புறம்) |
| ஸ்பிரிங் காயில் மெட்டீரியல் | 60Si2Mn / 50CrVA |
| சுமை சரிசெய்தல் வரம்பு | ±10% (புலம் சரிசெய்தல்) |
ஒரு ஸ்பிரிங் ஹேங்கர் தனியாக வேலை செய்யாது. ஒரு பொதுவான பைப் ரேக்கில், ஸ்பிரிங் ஹேங்கர்கள் கடினமான குழாய் ஆதரவுடன் வேலை செய்வதையும், குறைந்த உயரத்தில் எடையைக் கையாளும் பைப் ஷூக்களையும் பார்ப்பீர்கள். உயர் வெப்பநிலை டை-இன் புள்ளிகளில் அல்லது சாதன இணைப்புகளுக்கு அருகில், ஹேங்கர்கள் பெரும்பாலும் குறிப்பிடப்படுகின்றன, ஏனெனில் அவை தரை இடத்தை விடுவிக்கின்றன மற்றும் குழாய் அறையை பல திசைகளில் நகர்த்துகின்றன. கோடு குளிர்ச்சியாகவோ அல்லது குளிர்ச்சியாகவோ இருக்கும்போது, க்ளாம்ப் பாயின்ட்டில் முன்-இன்சுலேட்டட் பைப் சப்போர்ட்களுடன் ஹேங்கரை இணைப்பது ஐசிங் செய்வதைத் தடுக்கிறது மற்றும் இன்சுலேஷன் அமைப்பை அப்படியே வைத்திருக்கும். பல திட்ட விவரக்குறிப்புகள் முழு அசெம்பிளியையும் ஸ்பிரிங் சப்போர்ட்ஸ் தொகுப்பின் ஒரு பகுதியாகக் குறிப்பிடுகின்றன - வித்தியாசம் உண்மையில் மேல்-மவுன்ட் மற்றும் கீழே-மவுன்ட் ஆகும்.
ஒரு ஸ்பிரிங் ஹேங்கர் என்பது ஒரு கேனில் ஒரு வசந்தம் அல்ல. அது ஒரு சட்டசபை. நாங்கள் வழக்கமாகப் பயன்படுத்துவது இங்கே:
| பகுதி | பொருள் விருப்பங்கள் | குறிப்புகள் |
|---|---|---|
| வசந்த உறுப்பு | 60Si2MnA / 50CrVA ஸ்பிரிங் ஸ்டீல் | ஷாட்-பீன், முன்னமைக்கப்பட்ட, சுமை சோதனை செய்யப்பட்டது |
| வீட்டுவசதி / உறை | Q235B கார்பன் ஸ்டீல், அல்லது SS304 | வர்ணம் பூசப்பட்டது அல்லது ஹாட் டிப் கால்வனேற்றப்பட்டது |
| மேல் இணைப்பு (கண் நட்டு / கிளிவிஸ்) | 45# போலி எஃகு, F304 துருப்பிடிக்காதது | தடி அளவுடன் பொருந்துகிறது |
| ஹேங்கர் ராட் & டர்ன்பக்கிள் | 45# எஃகு, 304, அல்லது 316 | முழு நீளத்தில் திரிக்கப்பட்ட, துத்தநாகம் பூசப்பட்ட அல்லது வெற்று |
| கீழ் இணைப்பு / குழாய் கவ்வி | கார்பன் ஸ்டீல் A105, SS304 | இரண்டு-போல்ட் அல்லது மூன்று-போல்ட் கிளாம்ப், காப்பிடப்பட்டிருந்தால் வரிசையாக இருக்கும் |
| பயண காட்டி / அளவு | அலுமினியம் அல்லது துருப்பிடிக்காதது | லேசர்-பொறிக்கப்பட்ட, உறைக்கு குடையப்பட்டது |
ஒவ்வொரு மெட்டீரியல் பேட்சிலும் மில் சோதனை அறிக்கைகள் உள்ளன, மேலும் அதை வெப்ப எண்ணில் மீண்டும் கண்டுபிடிக்கிறோம். உங்கள் விவரக்குறிப்புக்கு 3.2 சான்றிதழ் (EN 10204) தேவைப்பட்டால், நாங்கள் அதை உள்ளடக்கியுள்ளோம்.
சந்திக்க ஸ்பிரிங் ஹேங்கர்களை நாங்கள் தயாரிக்கிறோம்:
ANSI/MSS SP-58 — குழாய் ஆதரவுகள் மற்றும் ஹேங்கர்கள்
ASME B31.3 — செயல்முறை குழாய்
ஜிபி/டி 17116
தேவைப்படும் போது DIN, JIS அல்லது திட்ட-குறிப்பிட்ட விவரக்குறிப்புகள்
எங்கள் தொழிற்சாலை ISO 9001:2015 இன் கீழ் செயல்படுகிறது, அதாவது உள்வரும் மூலப்பொருள் முதல் இறுதி சுமை சோதனை வரை ஒவ்வொரு அடியிலும் ஆவணப்படுத்தப்பட்ட நடைமுறைகள்.
Q1: பேஸ்-மவுண்டட் ஸ்பிரிங் சப்போர்ட்டுக்குப் பதிலாக ஸ்பிரிங் ஹேங்கரை எப்போது பயன்படுத்துவேன்?
குழாய் உயரத்தில் இயங்கும் போது மற்றும் உட்காருவதற்கு கீழே எஃகு தளம் இல்லை. குழாய் அடுக்குகள், மேல்நிலைக் கோடுகள் மற்றும் கொதிகலன் பென்ட்ஹவுஸ் குழாய்கள் ஆகியவை உன்னதமான வழக்குகள். ஹேங்கர்கள் மேல்நிலை எஃகுடன் இணைக்கப்பட்டு குழாய்க்கு கீழே இறக்கிவிடுகின்றன. இது உங்கள் ஆதரவு புள்ளி எங்குள்ளது என்பது பற்றியது, வசந்த பொறிமுறையைப் பற்றியது அல்ல.
Q2: பேஸ் ஸ்பிரிங்கில் என்னால் முடிந்த அதே சுமை வரம்பை ஹேங்கரில் பெற முடியுமா?
பொதுவாக, ஆம். எங்களின் மாறக்கூடிய ஸ்பிரிங் ஹேங்கர்கள் சில நூறு கிலோகிராம்கள் வரை 20+ டன்கள் வரை ஒரு ஹேங்கரை உள்ளடக்கும். நிலையான ஸ்பிரிங் ஹேங்கர்கள் அதிகமாக செல்கின்றன. உங்களுக்கு உண்மையிலேயே கனமான ஒன்று தேவைப்பட்டால் - ஒரு தடியில் 40 டன் என்று சொல்லுங்கள் - நாங்கள் அதை உருவாக்கலாம், ஆனால் முதலில் எங்களுடன் பேசுவது மிகவும் அர்த்தமுள்ளதாக இருக்கும், எனவே சுமை விநியோக விருப்பங்களைப் பார்க்கலாம்.
Q3: ஸ்பிரிங் ஹேங்கர்களை எப்படி சோதிக்கிறீர்கள்?
குறிப்பிட்ட சுமைக்கு ஸ்பிரிங் அமைத்து, அதன் முழு பயணத்தின் மூலம் அதை இயக்கி, சக்தி சகிப்புத்தன்மைக்குள் இருக்கிறதா என்று சரிபார்க்கிறோம். நிலையான ஸ்பிரிங் ஹேங்கர்களுக்கு, லோட்-டிஃப்லெக்ஷன் வளைவைத் திட்டமிட்டு, வடிவமைப்பு விளிம்பிற்குள் அது தட்டையானது என்பதை உறுதிப்படுத்துகிறோம். பயண அளவீடுகள் சரிபார்க்கப்படுகின்றன, மேலும் அனைத்து இணைப்புகளும் நூல் தரம் மற்றும் வெல்ட் ஒருமைப்பாட்டிற்காக ஆய்வு செய்யப்படுகின்றன.
Q4: உங்கள் நிலையான முன்னணி நேரம் என்ன?
பொதுவான சுமை வரம்புகள் கொண்ட நிலையான ஹேங்கர் அசெம்பிளிகளுக்கு, 20-25 நாட்கள். உங்களுக்கு 304 துருப்பிடிக்காத வன்பொருள், சிறப்பு பூச்சுகள் அல்லது தரமற்ற பயணம் தேவைப்பட்டால், 30-40 நாட்களைக் கணக்கிடுங்கள். பெரிய திட்டப் பேக்கேஜ்கள் பிரத்யேக உற்பத்தி அட்டவணையைப் பெறுகின்றன, மேலும் மேற்கோளுடன் உறுதியான டெலிவரி அர்ப்பணிப்பை நாங்கள் உங்களுக்கு வழங்குவோம்.
Q5: அவை எவ்வாறு அனுப்பப்படுகின்றன?
ஹேங்கர் அசெம்பிளிகள் கையாளக்கூடிய துண்டுகளாக உடைக்கப்படுகின்றன - ஸ்பிரிங் ஹவுசிங், ராட் செட் மற்றும் கிளாம்ப் - நீர்ப்புகா புறணி கொண்ட மரப் பெட்டிகளில் ஒன்றாக நிரம்பியுள்ளன. ஒவ்வொரு கிரேட்டும் ஹேங்கர் டேக் எண்ணுடன் லேபிளிடப்பட்டுள்ளது, எனவே தளக் குழுவினர் அவற்றை நேரடியாக குழாய் ஆதரவு வரைபடத்துடன் பொருத்த முடியும்.
ஸ்பிரிங் ஹேங்கர்கள் நிலையான அட்டவணைப் பொருட்களாக மட்டுமே வரும் என்று நிறைய வாடிக்கையாளர்கள் நினைக்கிறார்கள். நாங்கள் வேலை செய்வது அப்படி இல்லை. நாங்கள் அனுப்பும் பெரும்பாலான ஸ்பிரிங் ஹேங்கர்களில் குறைந்தது ஒரு தனிப்பயன் விவரம் உள்ளது, அது:
பெரிய நில அதிர்வு இயக்கத்திற்கு இடமளிக்க நீட்டிக்கப்பட்ட பயணம்
குறிப்பிட்ட மேல்நிலை அனுமதிகளுக்கான தனிப்பயன் கம்பி நீளம்
கடலோர அல்லது அரிக்கும் சூழல்களுக்கான துருப்பிடிக்காத எஃகு கட்டுமானம்
400°Cக்கு மேல் ஓடும் கோடுகளுக்கான உயர் வெப்பநிலை வசந்த பொருள்
சிறப்பு வண்ணப்பூச்சு அமைப்புகள் - எபோக்சி, துத்தநாகம் நிறைந்த ப்ரைமர் அல்லது கடல் பூச்சு
உங்கள் குழாயை எங்கள் ஹேங்கரில் பொருத்த வேண்டிய அவசியமில்லை. உங்கள் பைப்பில் ஹேங்கரை உருவாக்குவோம்.
நீங்கள் குழாய் ஆதரவு விவரக்குறிப்பை எழுதுகிறீர்களா என்பதை அறிந்து கொள்ள வேண்டிய சில நடைமுறை புள்ளிகள்:
நீண்ட நேர ஓட்டங்களில், ஒவ்வொரு ஆதரவு புள்ளியையும் சரிசெய்ய வேண்டாம். ஸ்பிரிங் ஹேங்கர்கள் வளர்ச்சியை உறிஞ்சி, மூலோபாயமாக நங்கூரங்களை வைக்கட்டும். உங்கள் குழாய் அழுத்தப் பொறியாளர் இயக்கத் தரவை வழங்கினால், எந்த ஹேங்கர்கள் எங்கு செல்கின்றன என்பதை நாங்கள் அமைக்க உதவலாம்.
குழாய் காப்பிடப்பட்டிருந்தால், கிளாம்ப் வகை மற்றும் முன் வரிசையைக் குறிப்பிடவும். நிறுவிய பின் ஒரு ஹேங்கர் பாயிண்டில் இன்சுலேஷனை மீண்டும் பொருத்துவது குழப்பமானது மற்றும் விலை உயர்ந்தது.
ஈரப்பதம் அல்லது கடலோரப் பகுதிகளில் வெளிப்புற நிறுவல்களுக்கு, துருப்பிடிக்காத வன்பொருள் அல்லது குறைந்த பட்சம் ஹாட் டிப் கால்வனைசிங் குறிப்பிடவும். கார்பன் ஸ்டீல் கம்பிகள் முதல் நாளில் நன்றாக இருக்கும் ஆனால் இரண்டு மழைக்காலங்களுக்குப் பிறகு அப்படித் தோன்றாது.
நாங்கள் வேறொருவரின் பாகங்களை எங்கள் பெட்டியில் வைக்கும் வர்த்தக நிறுவனம் அல்ல. யாங்சோவில் உள்ள எங்கள் சொந்த தொழிற்சாலையில் இவற்றைத் தயாரிக்கிறோம். நாங்கள் எஃகு வாங்குகிறோம், கூறுகளை இயந்திரம் செய்கிறோம், காற்று மற்றும் நீரூற்றுகளை சோதிக்கிறோம், அலகுகளை அசெம்பிள் செய்கிறோம், அவற்றை பெயிண்ட் செய்கிறோம், பேக் செய்கிறோம், அவற்றை அனுப்புகிறோம். தரம் இழக்கப்படும் எந்த நடுத்தர படியும் இல்லை.
பல ஆண்டுகளாக, ஸ்டார்ட்அப் மற்றும் பல வருட செயல்பாட்டின் மூலம் எந்த பிரச்சனையும் இல்லாமல் இயங்கும் திட்டங்களுக்கு முழுமையான ஸ்பிரிங் ஹேங்கர் பேக்கேஜ்களை நாங்கள் வழங்கியுள்ளோம். அதனால்தான் எங்கள் வாடிக்கையாளர்களில் 70% க்கும் அதிகமானோர் திரும்பி வருகிறார்கள் - நாங்கள் மலிவானவர்கள் என்பதால் அல்ல (நாங்கள் நியாயமானவர்கள், மலிவானவர்கள் அல்ல), ஆனால் ஹேங்கர்கள் சரியான நேரத்தில் காட்டப்படுவதால், வரைபடங்களைப் பொருத்தி, தங்கள் வேலையைத் தொடர்ந்து செய்கிறார்கள்.
ஸ்பிரிங் ஹேங்கர்கள், கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட்கள் அல்லது ப்ரீ-இன்சுலேட்டட் பைப் ஷூக்களுக்கு அழைப்பு விடுக்கும் திட்டத்திற்கு நீங்கள் விலை நிர்ணயம் செய்தால், உங்கள் டேட்டா ஷீட்கள் அல்லது மார்க்-அப்களை எங்களுக்கு அனுப்பவும். நாங்கள் சரியான மேற்கோளை உருவாக்குவோம் - தொழிற்சாலை நேரடி, மறைக்கப்பட்ட மார்க்அப்கள் இல்லை - மேலும் நீங்கள் விரும்பினால், எங்கள் தேர்வுக்குப் பின்னால் உள்ள வடிவமைப்பு தர்க்கத்தை நாங்கள் உங்களுக்குக் காண்பிப்போம். தொழிற்சாலைக்குச் சென்று உற்பத்தி வரிசையை நீங்களே பார்க்கவும் உங்களை வரவேற்கிறோம்.
