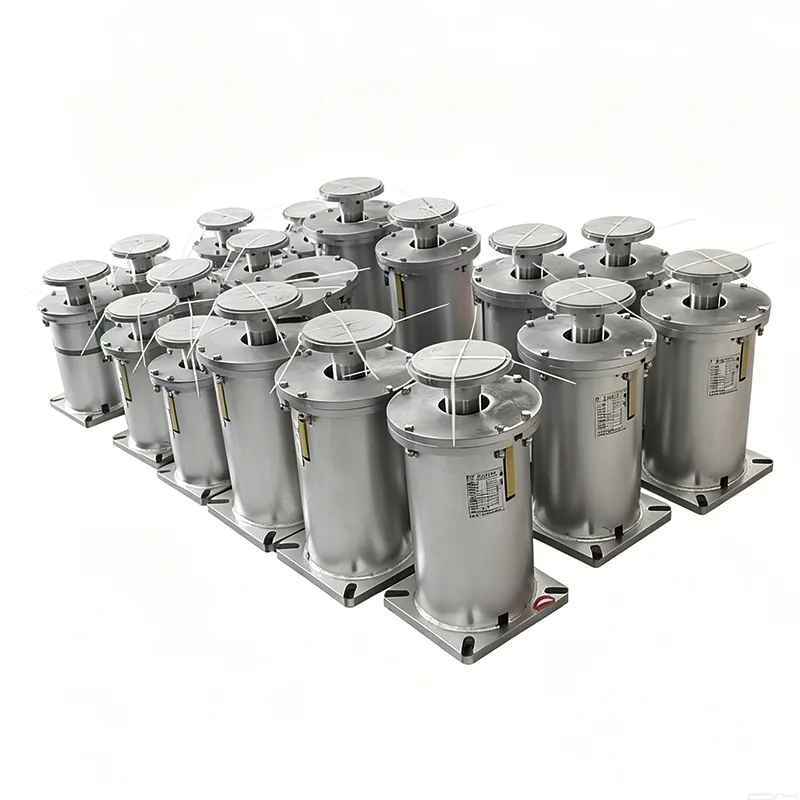

Type F ஸ்பிரிங் ஹேங்கர் என்பது 14 வருட தொழில் அனுபவத்தின் அடிப்படையில் Yangzhou Tianshun பைப்லைனால் உருவாக்கப்பட்ட நிலையான இடைநிறுத்தப்பட்ட ஸ்பிரிங் சப்போர்ட் ஆகும். 2012 இல் அதன் உற்பத்தி தொடங்கப்பட்டதிலிருந்து, நாங்கள் 2 மில்லியனுக்கும் அதிகமான வகை F ஸ்பிரிங் ஹேங்கர்களை தயாரித்துள்ளோம், 45 நாடுகள் மற்றும் பிராந்தியங்களுக்கு ஏற்றுமதி செய்துள்ளோம், மேலும் உலகளவில் 300 க்கும் மேற்பட்ட பெரிய அளவிலான தொழில்துறை திட்டங்களுக்கு சேவை செய்துள்ளோம். இந்த மாதிரியானது சர்வதேச அளவில் ஏற்றுக்கொள்ளப்பட்ட தரநிலைகளுடன் முழுமையாக இணங்க வடிவமைக்கப்பட்டுள்ளது மற்றும் முக்கிய உலகளாவிய உற்பத்தியாளர்களிடமிருந்து அதே மாதிரி தயாரிப்புகளுடன் 100% பரிமாற்றத்தை அடைகிறது.
தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.
ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.
தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.
நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.
இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.
பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.
Type F ஸ்பிரிங் ஹேங்கர் அதன் உலகளாவிய பல்துறை மற்றும் இணக்கத்தன்மையை உறுதி செய்வதற்காக பின்வரும் சர்வதேச தரநிலைகளுக்கு ஏற்ப கண்டிப்பாக வடிவமைக்கப்பட்டு தயாரிக்கப்படுகிறது:
▶ ANSI/HG 20644-1998 மாறி வசந்த ஆதரவுகள் மற்றும் ஹேங்கர்கள்
▶ GB/T 17116.1-2018 குழாய் ஆதரவுகள் மற்றும் ஹேங்கர்கள் - பகுதி 1: தொழில்நுட்ப விவரக்குறிப்புகள்
▶ ASME B31.3 செயல்முறை குழாய்
▶ DIN 2545 பைப் ஸ்பிரிங் ஹேங்கர்கள்
▶ API RP 551 குழாய் ஆதரவுகள் மற்றும் ஹேங்கர்களின் வடிவமைப்பு மற்றும் நிறுவல்
அனைத்து தயாரிப்புகளும் ISO 9001:2015 தர மேலாண்மை அமைப்பு சான்றிதழில் தேர்ச்சி பெற்றுள்ளன, மேலும் CE மற்றும் API போன்ற மூன்றாம் தரப்பு சான்றிதழ் ஆவணங்கள் கோரிக்கையின் பேரில் வழங்கப்படலாம்.
Type F ஸ்பிரிங் ஹேங்கர் மேல் சஸ்பென்ட் செய்யப்பட்ட கட்டமைப்பு வடிவமைப்பை ஏற்றுக்கொள்கிறது, கட்டிட அமைப்புடன் மேல் தூக்கும் லக் வழியாகவும், கீழே உள்ள சஸ்பென்ஷன் கம்பி வழியாக பைப்லைனுடனும் இணைக்கப்பட்டுள்ளது. குழாய் செங்குத்து வெப்ப இடப்பெயர்ச்சிக்கு உட்பட்டால், நீரூற்று விரிவடைந்து அதற்கேற்ப சுருங்குகிறது, தானாக துணை சக்தியை சரிசெய்து, அழுத்த செறிவைத் தவிர்க்க குழாய் சுமையை கட்டமைப்பிற்கு சீராக கடத்துகிறது.
▶ மேல் வீடு: Q345B ஸ்டீல் பிளேட்டிலிருந்து முத்திரையிடப்பட்டது
▶ சிலிண்டரிகல் ஹெலிகல் ஸ்பிரிங்: 60Si2MnA அலாய் ஸ்பிரிங் ஸ்டீலில் இருந்து தயாரிக்கப்பட்டது
▶ சுமை காட்டி தட்டு: சுமை மற்றும் இடப்பெயர்ச்சி அளவீடுகளுடன் தெளிவாகக் குறிக்கப்பட்டது
▶ அட்ஜெஸ்டிங் ஸ்க்ரூ ராட்: ஆன்-சைட் லோட் அட்ஜஸ்ட்மெண்ட்டுக்கு M16-M36 விவரக்குறிப்புகளில் கிடைக்கிறது
▶ அப்பர் மற்றும் லோயர் கனெக்ஷன் லக்ஸ்: அதிக வலிமைக்காக மோசடி செயல்முறை மூலம் தயாரிக்கப்படுகிறது
▶ லாக் நட்ஸ்: டூயல் நட் எதிர்ப்பு தளர்த்த வடிவமைப்பு
|
மாதிரி |
சுமை வரம்பு (kN) |
விலகல் (மிமீ) |
வசந்த விறைப்பு (N/mm) |
சரிசெய்தல் வரம்பு (மிமீ) |
|
F-05 |
0.1-0.5 |
50 |
10 |
±25 |
|
F-10 |
0.5-1.0 |
50 |
20 |
±25 |
|
F-20 |
1.0-2.0 |
50 |
40 |
±25 |
|
F-30 |
2.0-3.0 |
80 |
37.5 |
±40 |
|
F-50 |
3.0-5.0 |
80 |
62.5 |
±40 |
|
F-80 |
5.0-8.0 |
100 |
80 |
±50 |
|
F-120 |
8.0-12.0 |
120 |
100 |
±60 |
|
F-160 |
12.0-16.0 |
150 |
106.7 |
±75 |
|
F-200 |
16.0-20.0 |
200 |
100 |
±100 |
|
செயல்திறன் குறியீடு |
தேசிய தரநிலை தேவை |
Tianshun வகை F ஸ்பிரிங் ஹேங்கர் அளவிடப்பட்ட மதிப்பு |
|
ஏற்றுவதில் பிழை |
≤±10% |
≤±5% |
|
வசந்த நிரந்தர சிதைவு |
≤0.5% |
≤0.2% |
|
சோர்வு வாழ்க்கை |
≥50,000 சுழற்சிகள் |
≥100,000 சுழற்சிகள் |
|
மேற்பரப்பு பூச்சு தடிமன் |
≥60μm |
≥120μm |
|
வெல்ட் கூட்டு வலிமை |
அடிப்படை உலோகத்தை விட குறைவாக இல்லை |
அடிப்படை உலோக வலிமையின் 110% |
மேலே உள்ள தரவு, நிறுவனத்தின் ஆய்வகத்தின் 100% முழு ஆய்வுப் பதிவுகளிலிருந்து பெறப்பட்டது. ஒவ்வொரு தயாரிப்பும் ஏற்றுமதிக்கு முன் கடுமையான சுமை சோதனை மற்றும் இடப்பெயர்ச்சி அளவுத்திருத்தத்திற்கு உட்படுகிறது.
மின் உற்பத்தி நிலையங்களில் நீராவி-நீர் குழாய் அமைப்புகள்
பெட்ரோ கெமிக்கல் துறையில் குழாய்களை செயலாக்குதல்
நகர்ப்புற மத்திய வெப்பமூட்டும் குழாய் நெட்வொர்க்குகள்
இயற்கை எரிவாயு பரிமாற்ற குழாய்கள்
மருந்து மற்றும் உணவு பதப்படுத்தும் குழாய்கள்
பொது தொழில்துறை ஆலை குழாய்கள்
சிங்கிள் லக் சஸ்பென்ஷன்: ஒற்றை பைப்லைன்களுக்கு ஏற்றது
டபுள் லக் சஸ்பென்ஷன்: அதிக சுமை பைப்லைன்களுக்கு ஏற்றது
இணை நிறுவல்: அதி கனமான சுமை குழாய்களுக்கு ஏற்றது
ஒவ்வொரு வகை எஃப் ஸ்பிரிங் ஹேங்கரின் நிலையான தரத்தை உறுதி செய்வதற்காக, மூலப்பொருட்களிலிருந்து முடிக்கப்பட்ட தயாரிப்புகள் வரை முழு-செயல்முறை கண்டறியும் அமைப்பை நாங்கள் நிறுவியுள்ளோம்:
▶ மூலப் பொருள் கட்டுப்பாடு: அனைத்து எஃகும் முன்னணி எஃகு ஆலைகளான Baosteel மற்றும் Angang இல் இருந்து பெறப்படுகிறது. ஒவ்வொரு தொகுதி பொருட்களும் அசல் மெட்டீரியல் சான்றிதழுடன் இணைக்கப்பட்டு ஸ்பெக்ட்ரல் பகுப்பாய்வு சரிபார்ப்புக்கு உட்படுகிறது.
▶ ஸ்பிரிங் உற்பத்தி: ஜெர்மன் இறக்குமதி செய்யப்பட்ட CNC ஸ்பிரிங் இயந்திரங்களைப் பயன்படுத்தி சுருட்டப்பட்டு, உள் அழுத்தத்தை முற்றிலுமாக அகற்ற மூன்று வெப்ப சிகிச்சை செயல்முறைகளுக்கு உட்படுத்தப்பட்டது.
▶ வெல்டிங் செயல்முறை: கார்பன் டை ஆக்சைடு வாயு கவச வெல்டிங்கை ஏற்றுக்கொள்கிறது. அனைத்து வெல்ட்களும் 100% காட்சி ஆய்வு மற்றும் மாதிரி அழிவில்லாத சோதனைக்கு உட்படுகின்றன.
▶ மேற்பரப்பு சிகிச்சை: மணலைத் தகர்க்கும் மூன்று செயல்கள்
▶ முடிக்கப்பட்ட தயாரிப்பு ஆய்வு: ஒவ்வொரு தயாரிப்பும் முழு-ஸ்ட்ரோக் சுமை சோதனைக்கு உட்படுகிறது, மேலும் முழுமையான தர சான்றிதழ் ஆவணங்கள் வழங்கப்படுகின்றன.
▶ விரைவான டெலிவரி: நிலையான மாடல்கள் கையிருப்பில் உள்ளன மற்றும் 72 மணிநேரத்திற்குள் அனுப்பப்படும்.
▶ தேர்வு ஆதரவு: இலவச குழாய் அழுத்த பகுப்பாய்வு மற்றும் ஆதரவு/ஹேங்கர் தேர்வு கணக்கீடு வழங்கப்படுகிறது.
▶ தனிப்பயனாக்குதல் சேவை: இணைப்பு பரிமாணங்கள் மற்றும் மேற்பரப்பு சிகிச்சை முறைகள் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப சரிசெய்யப்படலாம்.
▶ ஆன்-சைட் சேவை: நிபுணத்துவப் பொறியாளர்கள் நிறுவல் மற்றும் பணியமர்த்தலுக்கு வழிகாட்ட அனுப்பப்பட்டுள்ளனர்.
▶ உத்தரவாத சேவை: உத்தரவாதக் காலத்தின் போது குறைபாடுள்ள பொருட்களை இலவசமாக பழுதுபார்ப்பது அல்லது மாற்றுவதுடன் 12 மாத உத்தரவாத காலம்.
வகை F ஸ்பிரிங் ஹேங்கரைப் பற்றிய கூடுதல் தொழில்நுட்ப விவரங்களுக்கு அல்லது மேற்கோளைப் பெற, எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.
கே: எஃப் வகை ஸ்பிரிங் ஹேங்கரை மற்ற உற்பத்தியாளர்களிடமிருந்து அதே மாதிரி தயாரிப்புகளுடன் பரிமாறிக்கொள்ள முடியுமா?
ப: ஆம். எங்கள் தயாரிப்புகள் கண்டிப்பாக வடிவமைக்கப்பட்டு சர்வதேச தரத்திற்கு ஏற்ப தயாரிக்கப்படுகின்றன. நிறுவல் பரிமாணங்கள் மற்றும் செயல்திறன் அளவுருக்கள் முக்கிய உலகளாவிய உற்பத்தியாளர்களிடமிருந்து அதே மாதிரி தயாரிப்புகளுடன் முற்றிலும் ஒத்துப்போகின்றன, மேலும் அவை நேரடியாக பயன்பாட்டிற்கு மாற்றப்படலாம்.
கே: இந்த தயாரிப்பின் அதிகபட்ச இயக்க வெப்பநிலை என்ன?
A: நிலையான தயாரிப்புகளின் இயக்க வெப்பநிலை வரம்பு -20℃ முதல் +450℃ வரை. 450℃க்கு மேல் உள்ள உயர் வெப்பநிலை நிலைமைகளுக்கு, உயர் வெப்பநிலை எதிர்ப்பு ஸ்பிரிங் ஸ்டீலைப் பயன்படுத்தி சிறப்பு மாதிரிகளை வழங்க முடியும்.
கே: நீங்கள் ஹாட் டிப் கால்வனைசிங் மேற்பரப்பு சிகிச்சையை வழங்க முடியுமா?
ப: ஆம். நிலையான வண்ணப்பூச்சுக்கு கூடுதலாக, பல்வேறு அரிக்கும் சூழல்களுக்கு ஏற்ப ஹாட்-டிப் கால்வனைசிங் மற்றும் பவுடர் கோட்டிங் போன்ற பல்வேறு மேற்பரப்பு சிகிச்சை முறைகளையும் நாங்கள் வழங்குகிறோம்.
