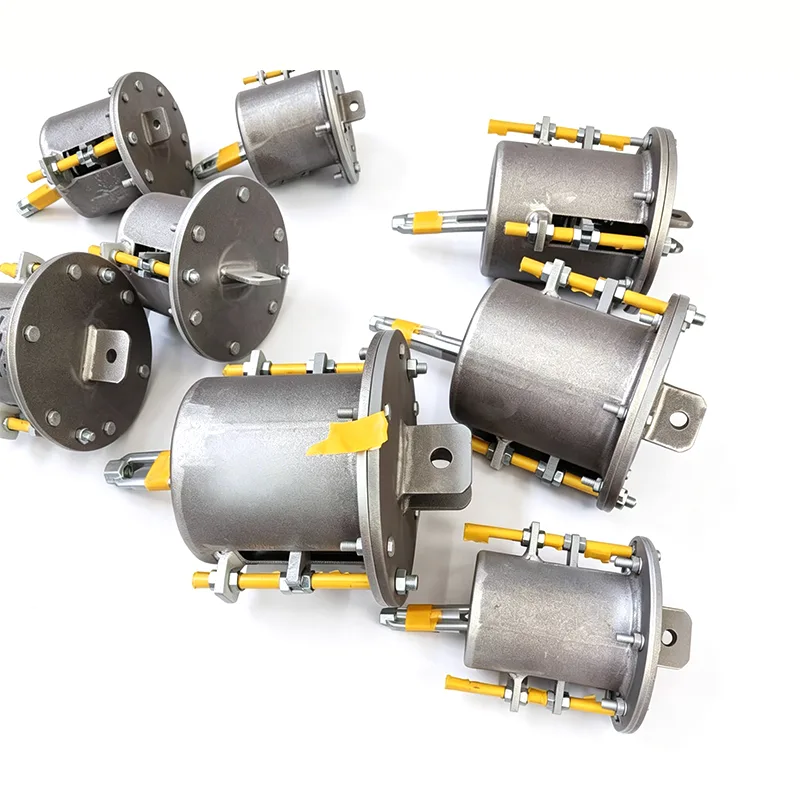

எண்ணெய் மற்றும் எரிவாயு தொழில்துறைக்கான ஸ்பிரிங் ஹேங்கர்கள்

எண்ணெய் மற்றும் எரிவாயு திட்டங்களில், செயல்முறை குழாய்கள், நீண்ட தூர பரிமாற்ற குழாய்கள் மற்றும் பயன்பாட்டு குழாய்கள் பல கடுமையான நிலைமைகளை எதிர்கொள்கின்றன: உயர் வெப்பநிலை மற்றும் உயர் அழுத்த ஊடகங்கள், கந்தகம் போன்ற அரிக்கும் கூறுகள், கடலோர உயர் ஈரப்பதம் உப்பு தெளிப்பு சூழல்கள், அத்துடன் பெரிய விட்டம் கொண்ட குழாய்களின் அதிக எடை மற்றும் வெப்ப விரிவாக்கம். ஆதரவு அமைப்பு எளிய உறுதியான நிர்ணயத்தை மட்டுமே நம்பியிருந்தால், அது இடப்பெயர்ச்சியை ஈடுசெய்யத் தவறியது மட்டுமல்லாமல், குழாய் சிதைவை உபகரண முனைகளில் கூடுதல் சுமைகளாக மாற்றுகிறது, கசிவு மற்றும் சோர்வு தோல்வியின் அபாயத்தை அதிகரிக்கிறது.

தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.

ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.

தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

பைப்லைன் சப்போர்ட்ஸ் மற்றும் ஹேங்கர்களை தயாரிப்பதில் 14 வருட அனுபவத்தை நம்பி, Yangzhou Tianshun Pipeline Technology Co., Ltd. ஆயில் மற்றும் கேஸ் இண்டஸ்ட்ரிக்கு தனிப்பயனாக்கப்பட்ட ஸ்பிரிங் ஹேங்கர்களை வழங்குகிறது.

எண்ணெய் மற்றும் எரிவாயு குழாய் ஆதரவுகள் மூலம் தீர்க்கப்பட வேண்டிய முக்கிய சவால்கள்

சுத்திகரிப்பு நிலையங்கள், எல்என்ஜி டெர்மினல்கள், எரிவாயு செயலாக்க ஆலைகள் மற்றும் நீண்ட தூர உந்தி நிலையங்களில் உள்ள குழாய் அமைப்புகள் பல்வேறு இயக்க நிலைமைகளைக் கொண்டிருக்கின்றன, ஆனால் அதே தேவைகளைப் பகிர்ந்து கொள்கின்றன: பைப்லைன் டெட் வெயிட் மற்றும் வெப்ப இடப்பெயர்ச்சி ஆகியவை பாதுகாப்பான வரம்புகளுக்குள் கட்டுப்படுத்தப்பட வேண்டும். செயல்முறை பைப்லைன்கள் பெரும்பாலும் 300°Cக்கு மேல் இயங்குகின்றன, அதே சமயம் கிரையோஜெனிக் எல்என்ஜி பைப்லைன்கள் -162°Cக்குக் கீழே இயங்குவதால், ஒற்றை ஆதரவுத் தீர்வு போதுமானதாக இல்லை.

மேலும், ஹைட்ரஜன் சல்பைடு கொண்ட புளிப்பு சூழல்களுக்கு சல்பைட் ஸ்ட்ரெஸ் கிராக்கிங் (SSC) எதிர்ப்பைக் கொண்டிருக்க கட்டமைப்பு கூறுகள் தேவைப்படுகின்றன, மேலும் கடல் தளங்கள் மற்றும் கடலோர வசதிகள் உயர் தர உப்பு தெளிப்பு பாதுகாப்பு தேவை. பொறியியல் நடைமுறையில், ஆதரவுகள் மற்றும் ஹேங்கர்கள் கணிக்கக்கூடிய ஆதரவு சக்திகளை வழங்குவது மட்டுமல்லாமல், நிறுவலின் போது அடித்தள விலகல்களுக்கு இடமளிக்க வேண்டும் மற்றும் நீண்ட கால செயல்பாட்டின் போது அரிப்பு அல்லது தளர்வு காரணமாக தோல்வியில் இருந்து விடுபட வேண்டும்.

எண்ணெய் மற்றும் எரிவாயு தொழில்துறைக்கான ஸ்பிரிங் ஹேங்கர்களின் வடிவமைப்பு மற்றும் செயல்பாடுகள்

ஆயில் மற்றும் கேஸ் இண்டஸ்ட்ரிக்கான ஸ்பிரிங் ஹேங்கர்கள் பைப்லைன் ஸ்ட்ரெஸ் அனாலிசிஸ் ரிப்போர்ட்களின் அடிப்படையில் ஒன்றிலிருந்து ஒன்று கட்டமைக்கப்படுகின்றன, இவை இரண்டு சுமை வகைகளில் கிடைக்கின்றன: மாறி ஸ்பிரிங் மற்றும் கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங். மாறி ஸ்பிரிங் யூனிட்கள் அவற்றின் ஸ்ட்ரோக் வரம்பிற்குள் நேரியல் விறைப்புடன் ஆதரவை வழங்குகின்றன, சிறிய இடப்பெயர்வுகள் மற்றும் விசை மாறுபாடுகளை ஆதரிக்க குறைந்த உணர்திறன் கொண்ட புள்ளிகளுக்கு ஏற்றது. கான்ஸ்டன்ட் ஃபோர்ஸ் யூனிட்கள் முழு பக்கவாதம் முழுவதும் 5% க்குள் ஆதரவு விசை மாறுபாட்டைக் கட்டுப்படுத்த ஒரு முதன்மை மற்றும் இரண்டாம் நிலை ஸ்பிரிங் மெக்கானிசத்தைப் பயன்படுத்துகின்றன, இது உபகரண முனைகள், ஸ்ட்ரிப்பர்ஸ், ரீபாய்லர்கள், கம்ப்ரசர் இன்லெட்டுகள் மற்றும் அவுட்லெட்டுகள் மற்றும் கடுமையான முனை சுமை தேவைகளைக் கொண்ட பிற இடங்களுக்கு ஏற்றதாக அமைகிறது.

ஊடகம் மற்றும் நிறுவல் சூழலைப் பொறுத்து, வசந்த கூறுகள் 60Si2Mn அல்லது 50CrVA போன்ற அலாய் ஸ்பிரிங் ஸ்டீல்களில் இருந்து தயாரிக்கப்படுகின்றன. சிலிண்டர்கள் மற்றும் கட்டமைப்பு கூறுகள் புளிப்பு எண்ணெய் மற்றும் எரிவாயு வயல்களின் தேவைகளைப் பூர்த்தி செய்ய NACE MR0175/ISO 15156 உடன் இணங்கி, கார்பன் ஸ்டீல், வெப்ப-எதிர்ப்பு எஃகு, டூப்ளக்ஸ் ஸ்டெயின்லெஸ் ஸ்டீல் அல்லது நிக்கல்-அடிப்படையிலான உலோகக் கலவைகள் ஆகியவற்றிலிருந்து புனையப்படலாம்.

பாதுகாப்பு பூச்சுகளுக்கு, கடலோர வசதிகள் உயர்-ஒட்டுதல் எபோக்சி துத்தநாகம் நிறைந்த ப்ரைமர் மற்றும் பாலியூரிதீன் டாப்கோட் அமைப்பைப் பயன்படுத்தலாம், அதே சமயம் கரையோர குழாய்கள் பொதுவாக ஹாட்-டிப் கால்வனைசிங் அல்லது டாக்ரோமெட் பூச்சுகளைப் பயன்படுத்தி உப்பு தெளிப்பு மற்றும் தொழில்துறை வளிமண்டலங்களில் நீண்ட கால செயல்திறனை உறுதிப்படுத்துகின்றன. தயாரிப்புகள் ASME B31.3, ASME B31.4 மற்றும் MSS SP-58 உள்ளிட்ட தரங்களுடன் இணங்குகின்றன. ஒவ்வொரு வீடும் ஒரு சுமை-இடப்பெயர்ச்சி பெயர்ப்பலகை மற்றும் எளிதாக குளிர்-நிலை நிறுவல் மற்றும் ஆன்-சைட் சரிபார்ப்புக்கான பூட்டு முள் ஆகியவற்றைக் கொண்டுள்ளது.

ஆன்-சைட் தேர்வு, நிறுவல் மற்றும் நீண்ட கால நிலைத்தன்மை

குழாய் அழுத்த பகுப்பாய்வுத் தரவைப் பெறும்போது, ​​எண்ணெய் மற்றும் எரிவாயு தொழில் மாதிரிகளுக்கான ஸ்பிரிங் ஹேங்கர்களைப் பொருத்தவும், ஒவ்வொரு ஆதரவு புள்ளிக்கும் வசந்த மாறிலிகளைப் பொருத்தவும் எங்கள் தொழில்நுட்பக் குழு பரிந்துரைக்கிறது. தேர்வு கட்டத்தின் போது, ​​வடிவமைப்பு சுமை, வடிவமைப்பு இடப்பெயர்ச்சி, வெப்பநிலை மற்றும் சுற்றுச்சூழல் அரிப்பு தரம் ஆகியவற்றில் சிறப்பு கவனம் செலுத்தப்படுகிறது, அதே நேரத்தில் ஸ்பிரிங் ஓவர்லோட் அல்லது திடப்படுத்தலைத் தடுக்க ஹைட்ரோஸ்டேடிக் சோதனை நிலைமைகளின் போது நீர் நிரப்பப்பட்ட குழாய்களின் கூடுதல் எடையையும் கருத்தில் கொள்கிறது.

நிறுவலின் போது, ​​ஆயில் மற்றும் கேஸ் இண்டஸ்ட்ரிக்கான ஸ்பிரிங் ஹேங்கர்கள் ஒரு குறிப்பிட்ட செங்குத்து சரிசெய்தல் வரம்பை அஸ்திவாரம் உயர்த்தும் பிழைகள் மற்றும் பைப் ப்ரீஃபேப்ரிகேஷன் விலகல்களை உறிஞ்சும். நிலையான விசை அலகுகள் விருப்பமாக திருகு அல்லது ஹைட்ராலிக் துணை சரிசெய்தல் சாதனங்களுடன் அதிக சுமை நிலைகளிலும் துல்லியமான சீரமைப்புக்காக பொருத்தப்படலாம். பைப்லைன் சூடுபடுத்தப்பட்ட பிறகு பூட்டுதல் முள் அகற்றப்படும், மேலும் சூடான வேலை எதுவும் தேவையில்லாமல் ஹேங்கர் செயல்பாட்டிற்குள் நுழைகிறது.

நீண்ட கால செயல்பாட்டின் போது, ​​தளர்வு எதிர்ப்பு வசந்த வடிவமைப்பு மற்றும் வழக்கமான ஆய்வு புள்ளிகள் சரியான நேரத்தில் அசாதாரணங்களைக் கண்டறிய பராமரிப்பு குழுக்களுக்கு உதவுகின்றன. 45 க்கும் மேற்பட்ட நாடுகளுக்கு ஏற்றுமதி செய்யப்பட்ட எங்கள் திட்டங்களில், 70% க்கும் அதிகமான ஆதரவு மற்றும் ஹேங்கர் ஆர்டர்கள் ஏற்கனவே இருக்கும் வாடிக்கையாளர்களிடமிருந்து வந்தவை. இந்த தொடர்ச்சியான கொள்முதல் தரவு ஒரு குறிப்பிட்ட அளவிற்கு எங்கள் தயாரிப்புகளின் நீடித்த நம்பகத்தன்மையை பிரதிபலிக்கிறது.

எண்ணெய் மற்றும் எரிவாயு வசதிகளில் வழக்கமான பயன்பாட்டு இடங்கள்

திரவ வினையூக்கி விரிசல் (FCC) மற்றும் ஹைட்ரோபிராசசிங் அலகுகள்: உயர்-வெப்பநிலை எதிர்வினை எண்ணெய் மற்றும் எரிவாயு குழாய்கள் மற்றும் ரீஜெனரேட்டர் ஃப்ளூ கேஸ் பைப்லைன்கள் கடுமையான முனை சுமை வரம்புகளுடன் செயல்பாட்டின் போது பெரிய வெப்ப இடப்பெயர்வுகளை அனுபவிக்கின்றன. கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங் ஹேங்கர்களின் பயன்பாடு உலைகள் மற்றும் மூன்றாம் நிலை பிரிப்பான்கள் போன்ற உபகரணங்களில் இடைமுக சக்திகளை திறம்பட கட்டுப்படுத்துகிறது, ஃபிளேன்ஜ் மூட்டு கசிவை தடுக்கிறது.

LNG டெர்மினல்கள் மற்றும் கிரையோஜெனிக் சிஸ்டம்ஸ்: இறக்கும் ஆயுதங்கள் மற்றும் சேமிப்பு தொட்டிகளுக்கு இடையே உள்ள கிரையோஜெனிக் பைப்லைன்கள், குளிர்பதன சுழற்சி பைப்லைன்கள், தீவிர வெப்பநிலை வேறுபாடுகளை எதிர்கொள்கின்றன. ஸ்பிரிங் ஹேங்கர்கள் கிரையோஜெனிக்-எதிர்ப்புப் பொருட்களைப் பயன்படுத்துகின்றன, குளிர் முன் குளிர்ச்சியிலிருந்து ஆழமான கிரையோஜெனிக் செயல்பாடு வரை முழு செயல்முறையிலும் நிலையான ஆதரவை வழங்குகின்றன, விரிவாக்க மூட்டுகள் மற்றும் தொட்டி முனைகளைப் பாதுகாக்கின்றன.

கச்சா எண்ணெய் மற்றும் தயாரிப்பு நீண்ட தூர பைப்லைன்கள்: பம்பிங் ஸ்டேஷன்கள் மற்றும் வால்வு ஏரியா பைப்லைன்களில் உள்ள இன்லெட் மற்றும் அவுட்லெட் பைப்லைன்கள் பருவங்கள் மற்றும் போக்குவரத்து ஊடகங்களுடன் வெப்பநிலை மாறுபாடுகளை அனுபவிக்கின்றன. மாறக்கூடிய ஸ்பிரிங் ஹேங்கர்கள் வரம்பு அடைப்புக்குறிகளுடன் இணைந்து சரியான பைப்லைன் சரிவை பராமரிக்கின்றன, ஆதரவு புள்ளியை தூக்குவதால் ஏற்படும் அதிர்வு மற்றும் நீர் சுத்தியல் அபாயங்களைத் தவிர்க்கின்றன.

ஆஃப்ஷோர் பிளாட்ஃபார்ம்கள் மற்றும் எஃப்.பி.எஸ்.ஓ.க்கள்: இந்த வசதிகள் கச்சிதமான இடைவெளிகளைக் கொண்டுள்ளன மற்றும் ராக்கிங் மோஷனில் இருந்து கூடுதல் டைனமிக் சுமைகளுக்கு உட்பட்டவை. காற்று மற்றும் அலைகளால் ஏற்படும் குறைந்த அதிர்வெண் ஊசலாட்டத்தைத் தடுத்து, மூட்டு சோர்வு சேதத்தை குறைக்கும் அதே வேளையில், வெப்ப இடப்பெயர்ச்சியை ஈடுசெய்ய, வரம்பு செயல்பாடுகளுடன் கூடிய நிலையான விசை ஸ்பிரிங் ஹேங்கர்கள் டம்பர்களுடன் இணைந்து பயன்படுத்தப்படலாம்.

தரமான ஆவணங்கள் மற்றும் தொழில்நுட்ப ஆதரவு

ஸ்பிரிங் கம்பி உள்வரும் மறு ஆய்வு தொடங்கி, எங்கள் தொழிற்சாலை ஒவ்வொரு நிலையிலும் கடுமையான தரக் கட்டுப்பாட்டைச் செயல்படுத்துகிறது: வெப்ப எண் சரிபார்ப்பு, வெப்ப சிகிச்சைக்குப் பிறகு கடினத்தன்மை மற்றும் உலோகவியல் ஆய்வு, முடிக்கப்பட்ட தயாரிப்பு முழு-ஸ்ட்ரோக் விறைப்பு சோதனை மற்றும் பூச்சு ஒட்டுதல் சோதனை. எண்ணெய் மற்றும் எரிவாயு தொழில்துறைக்கான ஸ்பிரிங் ஹேங்கர்களின் ஒவ்வொரு தொகுதிக்கும் பொருள் தர சான்றிதழ்கள், ஆய்வு அறிக்கைகள், NACE இணக்க அறிக்கைகள் மற்றும் வெளிநாட்டு திட்ட தணிக்கைகளை ஆதரிக்க ASME சான்றிதழ் ஆவணங்கள் வழங்கப்படலாம்.

எங்கள் தொழில்நுட்பக் குழு விரிவான நிறுவல் கையேடுகள் மற்றும் குளிர்-நிலை சரிசெய்தல் பரிந்துரைகளை தேவைக்கேற்ப வழங்க முடியும், மேலும் மூன்றாம் தரப்பு சாட்சியம் அல்லது ஆன்-சைட் கண்காணிப்புடன் ஒத்துழைக்க முடியும்.

ஒரு குறிப்பிட்ட எண்ணெய் மற்றும் எரிவாயு திட்டத்திற்காக எண்ணெய் மற்றும் எரிவாயு தொழில்துறைக்கான ஸ்பிரிங் ஹேங்கர்களை உள்ளமைக்க வேண்டும் என்றால், குழாய் தளவமைப்பு வரைபடங்கள், அழுத்த கணக்கீடு அறிக்கைகள் மற்றும் ஆன்-சைட் சுற்றுச்சூழல் தரவை வழங்கவும். நிலையான மாடல்களின் பட்டியலைக் காட்டிலும், சுமை-பக்கக் கணக்கீடுகள் மற்றும் பரிந்துரைக்கப்பட்ட நிறுவல் உயரங்கள் உள்ளிட்ட தேர்வு அறிக்கையை நாங்கள் வழங்குவோம், உங்கள் பைப்லைன் ஆதரவு அமைப்பின் வாழ்க்கைச் சுழற்சி முழுவதும் பாதுகாப்பான மற்றும் நம்பகமான செயல்பாட்டை உறுதிசெய்து, ஒட்டுமொத்த செலவுகளைக் கட்டுப்படுத்த உதவுகிறது.
