மாறக்கூடிய சுமைகளுடன் பைப்லைன் வெப்ப இயக்கத்திற்கான அனுசரிப்பு மாறி வசந்த ஆதரவு

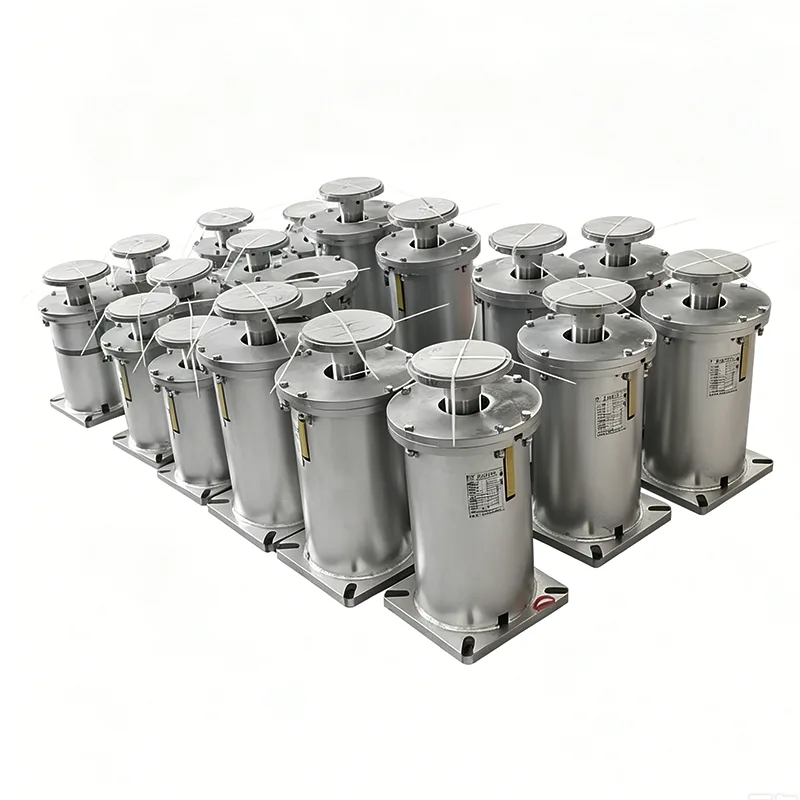

ஒவ்வொரு குழாய்க்கும் நிலையான ஆதரவு சக்தி தேவையில்லை. உண்மையில், நாங்கள் கையாளும் பெரும்பாலான வரிகள் - செயல்முறை குழாய்கள், பயன்பாட்டு தலைப்புகள், குளிரூட்டும் நீர் இணைப்புகள் - மாறி வசந்த ஆதரவுடன் நன்றாக வேலை செய்கின்றன. மணிக்குதியான்ஷூன், நாங்கள் 14 ஆண்டுகளாக எங்கள் யாங்ஜோ தொழிற்சாலையிலிருந்து மாறி ஸ்பிரிங் யூனிட்களை வழங்குகிறோம், மேலும் அவை நாங்கள் அனுப்பும் மிகவும் பொதுவான வகை ஸ்பிரிங் சப்போர்ட் ஆகும். பவர் பிளாண்ட் பைப் ரேக் அல்லது சுத்திகரிப்பு நிலையத்தின் வழியாக நீங்கள் நடந்து சென்றிருந்தால், ஸ்டீலில் இருந்து தொங்கிக்கொண்டிருக்கும் ஸ்பிரிங் கேன்கள் அல்லது டி-போஸ்ட்களில் அமர்ந்திருப்பது மாறி ஸ்பிரிங் சப்போர்ட் ஆகும்.

தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.

ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.

தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

மாறி ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள்	உதாரணம்
ஹேங்கர் வகை / கட்டமைப்பு	வகை A, B, C, D, E, F, G
வசந்த அளவு / எண்.	எண் 0 - எண் 22
பயண வரம்பு	30 மிமீ, 60 மிமீ, 90 மிமீ, 120 மிமீ 180 மிமீ
இயக்க சுமை	0.2 kN - 400 kN
நிறுவப்பட்ட சுமை (குளிர் சுமை)	kN / kgf
இயக்க சுமை (ஹாட் லோட்)	kN / kgf
இயக்கம் திசை	மேல்நோக்கி / கீழ்நோக்கி
மாறுபாடு (%)	≤ 25% (தரநிலை)
மேற்பரப்பு சிகிச்சை	ஹாட் டிப் கால்வ்/ வர்ணம் பூசப்பட்டது
வீட்டுப் பொருள்	கார்பன் ஸ்டீல் (Q235/Q355)

யோசனை நேரடியானது: வெப்ப விரிவாக்கம் காரணமாக குழாய் மேலே அல்லது கீழ் நோக்கி நகரும் போது, ​​உள்ளே உள்ள நீரூற்று அழுத்துகிறது அல்லது ஓய்வெடுக்கிறது, மேலும் துணை சக்தி சிறிது மாறுகிறது. அதுதான் "மாறி" பகுதி. சக்தி மாற்றம் யூகிக்கக்கூடியது மற்றும் உங்கள் குழாய் அழுத்த பொறியாளர் ஏற்கனவே அனுமதித்த வரம்பிற்குள் இருக்கும். அனுமதிக்கக்கூடிய சுமை மாறுபாடு 15% அல்லது 20% ஆக இருந்தால், கூடுதல் செலவு செய்ய வேண்டிய அவசியமில்லை.நிலையான வசந்த ஆதரவு. நீங்கள் அதே செயல்பாட்டைப் பெறுவீர்கள் - செங்குத்து பயண உறிஞ்சுதல், எடை சுமக்கும் - குறைந்த செலவில் மற்றும் எளிமையான, மிகவும் கச்சிதமான வடிவமைப்புடன். அதனால்தான் திட்ட விவரக்குறிப்புகள் பெரும்பாலும் மாறி வசந்த ஆதரவை இயல்புநிலையாக பட்டியலிடுகின்றன, முக்கியமான டை-இன் புள்ளிகளுக்கு நிலையான வகையை மட்டுமே அழைக்கின்றன.

பெரிய படத்தில் மாறி ஸ்பிரிங் ஆதரவுகள்

குழாய் ரேக்கில், ஒரு மாறி வசந்த ஆதரவு அரிதாகவே அமர்ந்திருக்கும். இது பொதுவாக கடினமான குழாய் ஆதரவுகள் மற்றும் இறந்த எடையை எடுத்து பைப்பை வழிநடத்தும் பைப் ஷூக்களுடன் கைகோர்த்து வேலை செய்கிறது. மாறி வசந்தம் செங்குத்து இயக்கத்தை கையாளுகிறது. மேல்நிலை எஃகு தொங்கும் மேல்-இணைக்கப்பட்ட அசெம்பிளியில் அதே ஸ்பிரிங் உறுப்பு பொருத்தப்பட்டால், முழு அமைப்பும் பெரும்பாலும் ஸ்பிரிங் ஹேங்கர் என்று அழைக்கப்படுகிறது - இது இன்னும் ஒரு மாறி ஸ்பிரிங் பொறிமுறையாகும், இது தலைகீழாக நிறுவப்பட்டுள்ளது. மற்றும் காப்பிடப்பட்ட குளிர் கோடுகளில், குழாய் தொடர்பு புள்ளியில் முன்-இன்சுலேட்டட் குழாய் ஆதரவுடன் இணைக்கப்பட்ட வசந்த ஆதரவை நீங்கள் அடிக்கடி பார்ப்பீர்கள், எனவே காப்பு நசுக்கப்படாது மற்றும் குளிர் குழாய் வியர்க்காது.

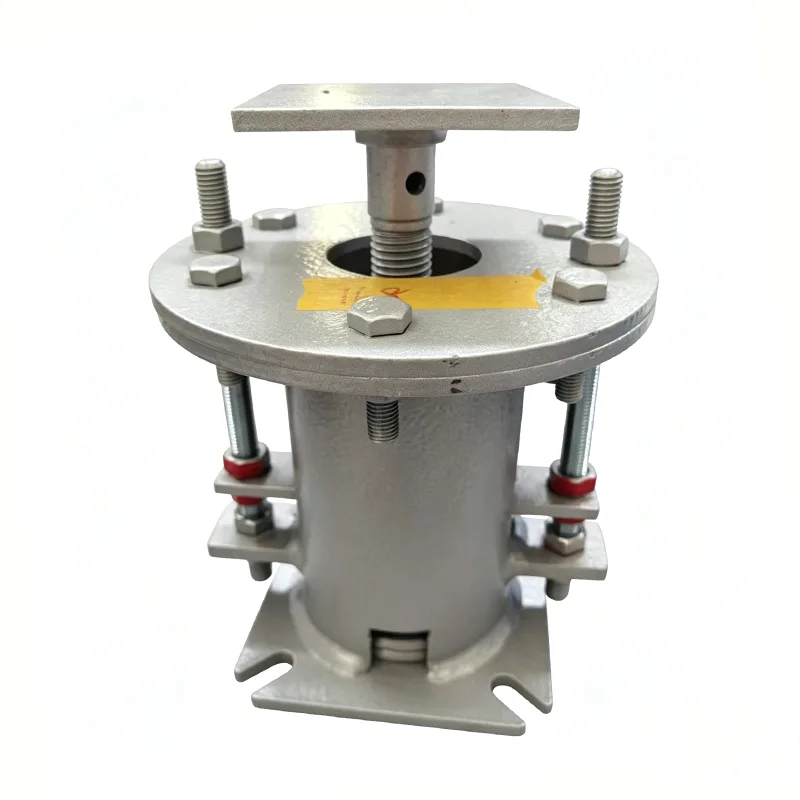

மாறி வசந்த ஆதரவின் உள்ளே என்ன இருக்கிறது

எங்கள் வடிவமைப்பை எளிமையாகவும் வலுவாகவும் வைத்திருக்கிறோம். நாங்கள் பயன்படுத்தும் வழக்கமான கட்டுமானப் பொருட்களைப் பாருங்கள்:

கூறு	பொருள்	நாம் ஏன் அதை பயன்படுத்துகிறோம்
சுருள் வசந்தம்	60Si2MnA அல்லது 50CrVA ஸ்பிரிங் ஸ்டீல்	நீண்ட சோர்வு வாழ்க்கை, முன்னமைக்கப்பட்ட மற்றும் சுமை சோதனை
வீட்டுவசதி (முடியும்)	Q235B கார்பன் ஸ்டீல், RAL 5015 நீல வண்ணம் பூசப்பட்டது	உறுதியான, வெல்டபிள், வானிலை எதிர்ப்பு
ஸ்பிரிங் தொப்பி / சுமை விளிம்பு	Q235B அல்லது 20# போலி எஃகு	குழாய் சுமையை வசந்தத்திற்கு சமமாக மாற்றுகிறது
பயணக் காட்டி & அளவு	துருப்பிடிக்காத எஃகு அல்லது அனோடைஸ் செய்யப்பட்ட அலுமினியம்	தெளிவான வாசிப்பு, துருப்பிடிக்காது
கீழ் இணைப்பு (திரிக்கப்பட்ட புஷிங் அல்லது விளிம்பு)	கார்பன் ஸ்டீல் A105	நிலையான NPT அல்லது ஒரு கோரிக்கைக்கு விளிம்பு

அனைத்து ஸ்பிரிங் கம்பியும் மில் சோதனை சான்றிதழ்களுடன் வருகிறது. நாங்கள் ஸ்பிரிங்ஸை ஷாட்-பீன் செய்து, அசெம்பிளி செய்வதற்கு முன் அவற்றை முன்னமைக்கிறோம் - இது எந்த ஆரம்ப தொகுப்பிலிருந்தும் விடுபடுகிறது மற்றும் சுமை-திருப்பல் வளைவு வடிவமைப்பு தரவுகளுடன் பொருந்துவதை உறுதி செய்கிறது.

நாங்கள் வேலை செய்யும் தரநிலைகள்

ANSI/MSS SP-58 - குழாய் ஆதரவு வடிவமைப்பு மற்றும் உற்பத்தியை நிர்வகிக்கிறது

ASME B31.3 - செயல்முறை குழாய்கள், பரவலாக EPC களால் குறிப்பிடப்படுகிறது

GB/T 17116 - பைப் ஹேங்கர்கள் மற்றும் ஆதரவிற்கான சீன தரநிலை

EN 10204 3.1 ஏற்றுமதி ஆர்டர்களுக்கான தரமான பொருள் சான்றிதழ்

எங்கள் தொழிற்சாலை ISO 9001:2015 தர மேலாண்மை அமைப்பை இயக்குகிறது. உள்வரும் எஃகு முதல் இறுதி சுமை சோதனை வரை ஒவ்வொரு அடியும் ஆவணப்படுத்தப்பட்டுள்ளது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: நான் எவ்வளவு சுமை மாறுபாட்டை எதிர்பார்க்க வேண்டும்?

பொதுவாக 10% மற்றும் 25% சூடான சுமை, வசந்தத்தின் விறைப்பு மற்றும் குழாயின் பயணத்தைப் பொறுத்து. அனுமதிக்கப்பட்ட மாறுபாடு என்ன என்பதை உங்கள் குழாய் அழுத்த அறிக்கை உங்களுக்குத் தெரிவிக்கும். அறிக்கை ஒரு இறுக்கமான வரம்பைக் காட்டினால் - 5% க்கு கீழ் என்று சொல்லுங்கள் - அப்போதுதான் நீங்கள் நிலையான வசந்த ஆதரவுக்கு மாறுவீர்கள். மற்ற எல்லாவற்றிற்கும், மாறி நன்றாக இருக்கிறது.

Q2: மாறி வசந்த ஆதரவைத் தேர்ந்தெடுக்க அல்லது மேற்கோள் காட்ட உங்களுக்கு என்ன தகவல் தேவை?

சூடான சுமை, குளிர் சுமை மற்றும் செங்குத்து இயக்கத்தின் அளவு மற்றும் திசையை (மேலே அல்லது கீழ்) எங்களுக்கு அனுப்பவும். குறிக்கப்பட்ட குழாய் ஆதரவு வரைதல் அல்லது அழுத்த ஐசோமெட்ரிக் உதவுகிறது. நாங்கள் சரியான ஸ்பிரிங் அளவு மற்றும் தொடரைத் தேர்ந்தெடுத்து, உற்பத்தியைத் தொடங்கும் முன், கணக்கிடப்பட்ட மதிப்புகள் அடங்கிய தரவுத் தாளை உங்களுக்கு அனுப்புவோம்.

Q3: உங்கள் மாறி ஸ்பிரிங் சப்போர்ட்கள் மற்ற பிராண்டுகளுடன் மாறக்கூடியதா?

செயல்பாட்டின் அடிப்படையில், ஆம். நாம் சுமை வரம்புகள் மற்றும் உறை பரிமாணங்களை மிகவும் பொதுவான தொழில்துறை தொடர்களுடன் பொருத்தலாம் (வகை A, B, C, D, E, F, G இன் படி MSS SP-58). உங்கள் திட்டப்பணியில் ஏற்கனவே குறிப்பிட்ட விற்பனையாளரின் பகுதி எண்கள் இருந்தால், அதை எங்களுக்குக் கொடுங்கள், நாங்கள் குறுக்குக் குறிப்பு செய்வோம். சிறிய பரிமாண வேறுபாடுகள் இருக்கலாம் - நீங்கள் ஆர்டர் செய்வதற்கு முன் அவற்றைக் கொடியிடுவோம்.

Q4: வழக்கமான டெலிவரி நேரம் என்ன?

நிலையான சுமை வரம்பு அலகுகள்: 20-25 நாட்கள். உங்களுக்கு தரமற்ற வீடுகள், சிறப்பு வண்ணப்பூச்சு அல்லது துருப்பிடிக்காத எஃகு டிரிம் தேவைப்பட்டால், 30-40 நாட்கள் அனுமதிக்கவும். நாங்கள் பொதுவான ஸ்பிரிங் சுருள்கள் மற்றும் கேன் கூறுகளின் நல்ல இருப்பை வைத்திருக்கிறோம், இது விஷயங்களை வேகப்படுத்துகிறது.

Q5: நான் ஒரு முன்மாதிரி அல்லது முன் தயாரிப்பு மாதிரியைப் பெற முடியுமா?

ஆம். பெரிய திட்டங்களுக்கு, முழு உற்பத்திக்கு செல்லும் முன் ஒப்புதலுக்காக ஒன்று அல்லது இரண்டு மாதிரி அலகுகளை உருவாக்கலாம். மாதிரி செலவு பெரும்பாலும் பிரதான வரிசைக்கு எதிராக வரவு வைக்கப்படும்.

சுமை சோதனை விருப்பமானது அல்ல

கதவுக்கு வெளியே செல்லும் ஒவ்வொரு மாறி வசந்த ஆதரவும் சுமை சோதிக்கப்படுகிறது. குறிப்பிட்ட குளிர் சுமைக்கு ஸ்பிரிங் அமைக்கிறோம், பின்னர் முழு பயணத்தின் மூலம் பல முறை இயக்கவும், குளிர் மற்றும் சூடான நிலைகளில் சுமைகளை சரிபார்க்கவும். பயண அளவுகோல் அளவீடு செய்யப்பட்டு பூட்டப்பட்டுள்ளது. உண்மையான சுமை மதிப்புகளை சுருக்கமாக ஒரு சோதனை சான்றிதழ் கப்பல் ஆவணத்தில் சேர்க்கப்பட்டுள்ளது. SGS, Bureau Veritas அல்லது TÜV இன் மூன்றாம் தரப்பு ஆய்வு உங்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

தனிப்பயனாக்கம் நாங்கள் தினசரி செய்கிறோம்

சில வாடிக்கையாளர்கள் மாறி ஸ்பிரிங் சப்போர்ட் ஒரு தூய பட்டியல் உருப்படி என்று நினைக்கிறார்கள். எங்கள் அனுபவத்தில், நாங்கள் வழங்குவதில் பாதிக்கு சில தனிப்பயன் தொடர்பு இருக்கலாம்:

தரமற்ற பயண நீளம் (மாறி அலகுகளில் 200மிமீ+ செய்துள்ளோம்)

மட்டுப்படுத்தப்பட்ட இடத்திற்கு ஏற்றவாறு வீட்டு உயரம் நீட்டிக்கப்பட்டது அல்லது குறைக்கப்பட்டது

துருப்பிடிக்காத எஃகு வீடுகள் மற்றும் கடல் அல்லது இரசாயன சூழல்களுக்கான வன்பொருள்

சிறப்பு பூச்சுகள்: கடல்சார் வண்ணப்பூச்சு அமைப்புகள், உயர் வெப்பநிலை அலுமினிய வண்ணப்பூச்சு

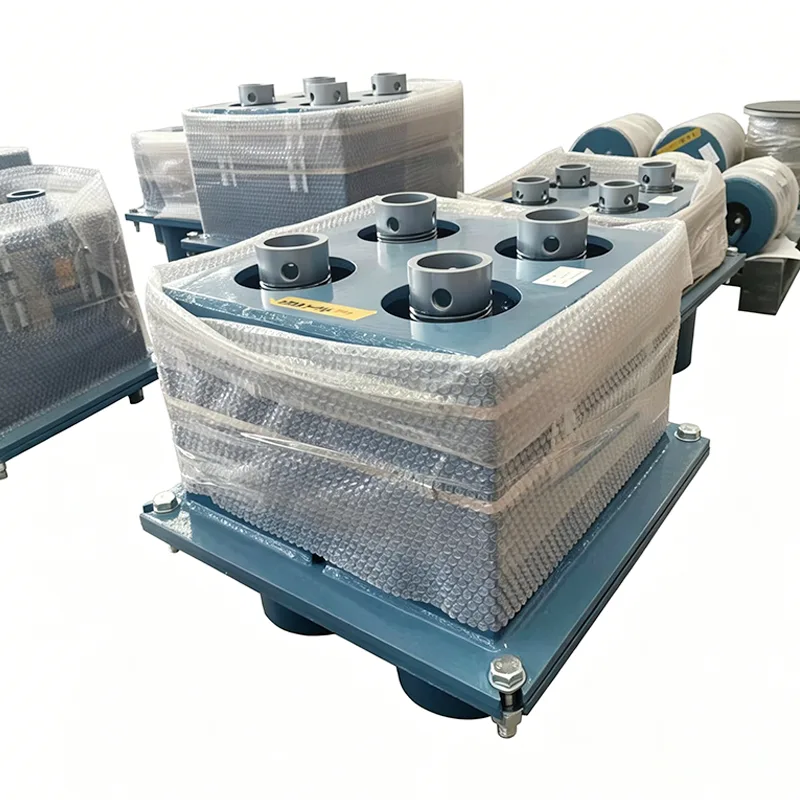

ஒரு சிறிய கேனில் அதிக சுமைகளுக்கான இரட்டை வசந்த வடிவமைப்புகள்

லிஃப்டிங் லக்ஸ், லோட் செல்கள் அல்லது பொசிஷன் டிரான்ஸ்யூசர்கள் கட்டமைக்கப்பட்டுள்ளன

நிறுவல் எப்படி இருக்கும் என்பதை எங்களிடம் கூறுங்கள், நாங்கள் ஒரு நடைமுறை வடிவமைப்பை உருவாக்குவோம்.

தொழிற்சாலை மாடியில் இருந்து நிஜ உலக குறிப்புகள்

உலகெங்கிலும் உள்ள திட்டங்களுக்கு ஷிப்பிங் மாறி ஸ்பிரிங் சப்போர்ட்களை நாங்கள் கற்றுக்கொண்ட சில விஷயங்கள் இங்கே:

உங்கள் குழாய் இடப்பெயர்ச்சி மேல்நோக்கி இருந்தால், ஸ்பிரிங் தளர்வாக இல்லாமல் மேல்நோக்கி குளிர்ச்சியான சுமையை ஆதரவு தாங்கும் என்பதை உறுதிப்படுத்தவும். எங்கள் தேர்வின் ஒரு பகுதியாக அதைச் சரிபார்ப்போம்.

வெளிப்புற குழாய் ரேக்குகளில், ஹாட் டிப் கால்வனைசிங் அல்லது நல்ல பெயிண்ட் சிஸ்டத்தைக் குறிப்பிடவும். ஸ்டாண்டர்ட் ஃபேக்டரி ப்ளூ பெயிண்ட் உட்புறத்தில் நன்றாக இருக்கும், ஆனால் ஓரிரு மழைக்காலங்களுக்குப் பிறகு, கார்பன் ஸ்டீல் துருப்பிடிக்கும். பூச்சு மீது சிறிது கூடுதல் தள புகார்கள் நிறைய சேமிக்கிறது.

வசந்த வீட்டைச் சுற்றியுள்ள அனுமதியை எப்போதும் சரிபார்க்கவும். சில நேரங்களில் ஆதரவு இடம் இரண்டு கட்டமைப்பு உறுப்பினர்களுக்கு இடையே இறுக்கமாக இருக்கும், மேலும் ஒரு நிலையான கேன் விட்டம் பொருந்தாது. முன்கூட்டியே எங்களுக்குத் தெரியப்படுத்துங்கள், நாங்கள் வடிவமைப்பை சரிசெய்வோம்.

தியான்ஷூன் இலிருந்து உங்கள் மாறி வசந்த ஆதரவை ஏன் பெற வேண்டும்?

நாங்கள் இடைத்தரகர் அல்ல. ஜியாங்சுவில் உள்ள யாங்சோவில் உள்ள எங்கள் சொந்த தொழிற்சாலையிலிருந்து நாங்கள் வடிவமைத்து, தயாரித்து, சோதனை செய்து, அனுப்புகிறோம். அதாவது, நீங்கள் எங்கள் பொறியாளர்களிடம் பேசும்போது, ​​உண்மையில் தயாரிப்பை உருவாக்கும் நபர்களிடம் பேசுகிறீர்கள். ஒருங்கிணைந்த-சுழற்சி மின் உற்பத்தி நிலையங்கள், சுத்திகரிப்பு குழாய் ரேக்குகள், எல்என்ஜி மறுசீரமைப்பு முனையங்கள், இரசாயன செயல்முறை அலகுகள் மற்றும் எஃகு ஆலைகள் ஆகியவற்றில் எங்கள் மாறி வசந்த ஆதரவுகள் நிறுவப்பட்டுள்ளன. எங்கள் வணிகத்தில் 70% க்கும் அதிகமானவை மீண்டும் மீண்டும் வருகின்றன - நாங்கள் மலிவானவர்கள் என்பதால் அல்ல, ஆனால் எங்கள் ஆதரவுகள் சரியான நேரத்தில் காட்டப்படுவதாலும், தரவுத் தாள்களுடன் பொருந்துவதாலும், கமிஷன் செய்யும் போது தலைவலியை ஏற்படுத்தாது என்பதாலும்.

உங்கள் திட்ட அட்டவணை இறுக்கமாக இருந்தால், முடிக்கப்பட்ட நீரூற்றுகளை நாங்கள் வைத்திருக்கலாம் மற்றும் உங்கள் சுமை அமைப்புகளை விரைவாக இணைக்கலாம். பெரிய மொத்த ஆர்டர்களுக்கு, நாங்கள் போட்டியிடும் தொழிற்சாலை-நேரடி விலையை வழங்குகிறோம், மேலும் உங்களின் கட்டுமான வரிசைக்கு ஏற்ப டெலிவரி அட்டவணையில் உங்களுடன் பணியாற்றுவோம்.

உங்கள் குழாய் ஆதரவு வரைபடங்கள், ஏற்ற தரவு அல்லது உங்களுக்கு என்ன தேவை என்பதைப் பற்றிய சுருக்கமான விளக்கத்தை எங்களுக்கு அனுப்பவும். தொழிற்சாலை விலை மற்றும் டெலிவரி நேரம் உட்பட - வழக்கமாக 24 மணி நேரத்திற்குள் முறையான மேற்கோளுடன் நாங்கள் உங்களிடம் வருவோம். நீங்கள் தொழிற்சாலைக்குச் சென்று இதை எப்படிச் செய்கிறோம் என்பதைப் பார்க்க விரும்பினால், நீங்கள் வரவேற்கப்படுவீர்கள்.
