குழாய் விரிவாக்க மூட்டுகள் வெப்ப விரிவாக்கம் மற்றும் சுருக்கத்தால் ஏற்படும் பரிமாண மாற்றங்களை உறிஞ்சுவதற்கும், அதிர்வுகளை குறைப்பதற்கும், சத்தத்தை குறைப்பதற்கும், சிறிய நிறுவல் தவறான சீரமைப்புக்கு ஈடுசெய்வதற்கும் குழாய் அமைப்புகளில் நிறுவப்பட்ட நெகிழ்வான கூறுகள் ஆகும். விரிவாக்க மூட்டுகள் இல்லாமல், நீண்ட குழாய் ஓட்டங்களில் வெப்ப வளர்ச்சி பம்ப்கள், வால்வுகள், முனைகள் மற்றும் குழாயையே சேதப்படுத்தும் மிகப்பெரிய அழுத்தத்தை உருவாக்கும்.Yangzhou Tianshun பைப்லைன் தொழில்நுட்பம்மெட்டல் பெல்லோஸ், ரப்பர் மற்றும் ஃபேப்ரிக் ஆகிய மூன்று முக்கிய குடும்பங்களின் விரிவாக்க மூட்டுகளை உற்பத்தி செய்கிறது - ஒவ்வொன்றும் குறிப்பிட்ட அழுத்தம், வெப்பநிலை மற்றும் ஊடக நிலைமைகளுக்கு வடிவமைக்கப்பட்டுள்ளன.

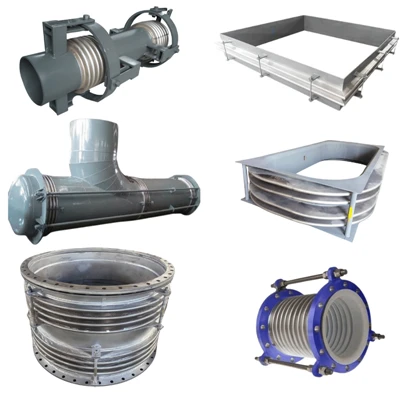

பெல்லோஸ் விரிவாக்க மூட்டுகள் என்றும் அழைக்கப்படும் உலோக விரிவாக்க மூட்டுகள், விளிம்புகள், வெல்ட் முனைகள் அல்லது திரிக்கப்பட்ட இணைப்புகள் போன்ற இறுதி பொருத்துதல்களுடன் இணைந்து ஒன்று அல்லது அதற்கு மேற்பட்ட சுருண்ட துருப்பிடிக்காத எஃகு பெல்லோஸ் கூறுகளிலிருந்து கட்டப்பட்டுள்ளன. அவை அழுத்தப்பட்ட குழாய் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன மற்றும் அச்சு, பக்கவாட்டு மற்றும் கோண இயக்கத்தை தனித்தனியாக அல்லது இணைந்து உறிஞ்சும்.
உள்ளமைவுகள் எளிமையான ஒற்றை-அச்சு அலகுகள் முதல் சிக்கலான பிணைக்கப்பட்ட, உலகளாவிய, கீல் மற்றும் அழுத்தம்-சமநிலை வடிவமைப்புகள் வரை அழுத்தம் உந்துதல் அல்லது குறிப்பிட்ட விமானங்களுக்கு இயக்கத்தை கட்டுப்படுத்துகிறது. பெல்லோக்கள் பொதுவாக 304, 321 அல்லது 316L துருப்பிடிக்காத எஃகு மூலம் உருவாக்கப்படுகின்றன, அரிக்கும் அல்லது அதிக வெப்பநிலை சேவைக்கு Inconel அல்லது Hastelloy போன்ற உயர்-அலாய் விருப்பங்கள் உள்ளன. அழுத்தம் மதிப்பீடுகள் விட்டம் மற்றும் பெல்லோஸ் பிளை எண்ணிக்கையைப் பொறுத்து, பல நூறு பட்டி வரை முழு வெற்றிடத்தையும் உள்ளடக்கியது.
| அளவுரு உருப்படி | பொதுவான மதிப்புகளின் எடுத்துக்காட்டுகள் |
| பெயரளவு விட்டம் (DN) | DN50 - DN3000(வரைபடங்களின்படி தரமற்ற பரிமாணங்களை உருவாக்கலாம்.) |
| வடிவமைப்பு அழுத்தம் (PN) | PN10, PN16, PN25, PN40 |
| வடிவமைப்பு வெப்பநிலை | -196°C முதல் +800°C வரை |
| பெல்லோஸ் பொருள் | SS304, SS316L, இன்கோனல் 625 |
| இணைப்பு வகை | ஃபிளேன்ஜ், வெல்டிங் |
| இயக்கம் திறன் | அச்சு, பக்கவாட்டு, கோணம் (மிமீ/°) |
| சோர்வு வாழ்க்கை | 1000, 3000, 5000 சுழற்சிகள் |
ரப்பர் விரிவாக்க மூட்டுகள் குறைந்த அழுத்த பயன்பாடுகளுக்கு உலோக அலகுகளுக்கு இலகுரக, அதிர்வு-தணிப்பு மாற்றீட்டை வழங்குகின்றன. EPDM, NBR, neoprene அல்லது PTFE-வரிசைப்படுத்தப்பட்ட மாறுபாடுகள் போன்ற வலுவூட்டப்பட்ட செயற்கை ரப்பரிலிருந்து கட்டமைக்கப்படுகிறது, அவை வெப்ப இயக்கத்தை உறிஞ்சி, கட்டமைப்பின் சத்தத்தைக் குறைக்கின்றன, மேலும் குழாய் மற்றும் உபகரணங்களுக்கு இடையில் தவறான சீரமைப்புக்கு ஈடுசெய்கின்றன. நீர் சுத்திகரிப்பு, HVAC, பம்பிங் ஸ்டேஷன்கள் மற்றும் இரசாயன பரிமாற்றக் கோடுகள் ஆகியவற்றில் அவை பரவலாகப் பயன்படுத்தப்படுகின்றன, அங்கு அரிப்பு எதிர்ப்பு மற்றும் அதிர்ச்சி உறிஞ்சுதல் முன்னுரிமைகள் உள்ளன.

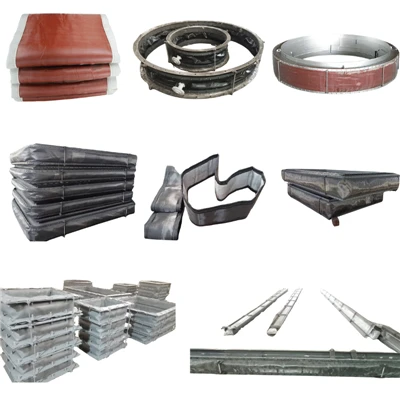

துணி அல்லது உலோகம் அல்லாத விரிவாக்க மூட்டுகள் முதன்மையாக குறைந்த அழுத்த குழாய் மற்றும் அதிக வெப்பநிலையில் இயங்கும் ஃப்ளூ வாயு அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன. அவை உலோகம் அல்லது எஃகு வேலைகளால் கட்டமைக்கப்பட்ட உயர் வெப்பநிலை துணிகள், காப்பு மற்றும் சீல் பொருட்கள் ஆகியவற்றின் பல அடுக்குகளைக் கொண்டிருக்கின்றன. அதிக அளவு அச்சு, பக்கவாட்டு மற்றும் கோண இயக்கத்தை மிகக் குறைந்த எதிர்வினை விசையுடன் உறிஞ்சும் திறன் கொண்டது, மின் உற்பத்தி நிலையங்கள், கழிவு-ஆற்றல் வசதிகள், சிமென்ட் சூளைகள் மற்றும் 1,000 ° C வரை மற்றும் அதற்கு அப்பால் பொருத்தமான காப்புடன் இயங்கும் தொழிற்சாலை வெளியேற்ற அமைப்புகள் ஆகியவற்றில் துணி மூட்டுகள் பொதுவானவை.
| அளவுரு அட்டவணை | பொதுவான மதிப்புகளின் எடுத்துக்காட்டுகள் |
| சேவை வெப்பநிலை | 400°C-1000°C |
| இயக்க அழுத்தம் | ± 50 kPa (குறைந்த அழுத்தம்) |
| ஊடகம்/எரிவாயு வகை | ஃப்ளூ வாயு, சூடான காற்று, அரிக்கும் வாயு |
| துணி அடுக்குகள் | PTFE, சிலிக்கான், செராமிக் ஃபைபர் |
| நேருக்கு நேர் நீளம் | 200 மிமீ - 500 மிமீ (தனிப்பயனாக்கக்கூடியது) |
| பிரேம் மெட்டீரியல் | கார்பன் ஸ்டீல், Q235, SS304 |
எங்கள் விரிவாக்க கூட்டு வரம்பு DN25 (1 அங்குலம்) முதல் DN4000 (160 அங்குலம்) வரையிலான பெயரளவு விட்டம் மற்றும் தனிப்பயன் துணி அலகுகளுக்கு பெரியது. நிலையான நேருக்கு நேர் பரிமாணங்கள் பொதுவான தொழில் விதிமுறைகளைப் பின்பற்றுகின்றன, மேலும் தனிப்பயன் நீளம், இயக்கத் திறன்கள் மற்றும் இறுதி உள்ளமைவுகள் ஆகியவை ஆர்டர் செய்யப்படுகின்றன. ஒவ்வொரு மூட்டுகளும் சுருள் முதல் முடிக்கப்பட்ட அசெம்பிளி வரை முழுப் பொருளைக் கண்டறியும் தன்மையுடன், ஹைட்ரோஸ்டேடிகல் முறையில் சோதிக்கப்பட்டு, பொருந்தக்கூடிய வகையில் சுழற்சி-சோதனை செய்யப்படுகின்றன.
அனைத்து விரிவாக்க இணைப்புகளும் EJMA, ASME B31.1, ASME B31.3, EN 14917 மற்றும் GB/T 12777 உள்ளிட்ட சர்வதேச தரங்களுக்கு ஏற்ப வடிவமைக்கப்பட்டு தயாரிக்கப்படுகின்றன. நாங்கள் ISO 9001:2015 சான்றிதழைப் பெற்றுள்ளோம், மேலும் ஐரோப்பிய சந்தைக்கு CE-குறியிடப்பட்ட அலகுகளை வழங்க முடியும்.
குழாய் ஆதரவு அமைப்புகளுடன் ஒருங்கிணைப்பு
விரிவாக்க மூட்டுகள் எப்போதும் ஒரு முழுமையான குழாய் நெகிழ்வுத்தன்மை பகுப்பாய்வின் ஒரு பகுதியாக குறிப்பிடப்படுகின்றன, இயக்கம் மற்றும் சுமை இரண்டையும் கட்டுப்படுத்த ஸ்பிரிங் ஆதரவுகள் மற்றும் திடமான குழாய் ஆதரவுகளுடன் இணைந்து செயல்படுகின்றன. குறிப்பிடத்தக்க செங்குத்து வெப்ப வளர்ச்சியுடன் கூடிய கோடுகளில், மாறி ஸ்பிரிங் ஹேங்கர்கள் அல்லது நிலையான ஸ்பிரிங் ஹேங்கர்கள் குழாய் எடையை சுமக்கும் போது விரிவாக்க கூட்டு அச்சு மற்றும் பக்கவாட்டு இடப்பெயர்ச்சியை உறிஞ்சுகிறது. நீர் சுத்தியல் அல்லது நில அதிர்வு ஏற்றுதல் போன்ற மாறும் நிகழ்வுகளுக்கு உட்பட்ட அமைப்புகளுக்கு, ஹைட்ராலிக் ஸ்னப்பர்கள் பெரும்பாலும் விரிவாக்க மூட்டுகளுடன் இணையாக நிறுவப்பட்டு, படிப்படியாக வெப்ப இடப்பெயர்ச்சியை அனுமதிக்கும் போது திடீர் இயக்கத்தைத் தடுக்கின்றன.
எங்கள் முழு தயாரிப்பு போர்ட்ஃபோலியோவில் பைப் ஷூ சப்போர்ட்கள், கிரையோஜெனிக் மற்றும் உயர்-வெப்பநிலைக் கோடுகளுக்கான முன்-இன்சுலேடட் பைப் சப்போர்ட்கள் மற்றும் முழு அளவிலான ஸ்பிரிங் ஹேங்கர்கள் மற்றும் சப்போர்ட்கள் - வாடிக்கையாளர்களை ஒரே உற்பத்தியாளரிடமிருந்து விரிவாக்க இணைப்புகள் மற்றும் அவற்றுடன் தொடர்புடைய வன்பொருளை ஆதாரமாக்க அனுமதிக்கிறது.
செயல்முறைத் தொழிலின் கிட்டத்தட்ட ஒவ்வொரு துறையிலும் விரிவாக்க இணைப்புகள் குறிப்பிடப்பட்டுள்ளன: மின் உற்பத்தி (வெப்ப, அணு, புதுப்பிக்கத்தக்கது), எண்ணெய் மற்றும் எரிவாயு (சுத்திகரிப்பு நிலையங்கள், குழாய்கள், எல்என்ஜி டெர்மினல்கள்), நீர் மற்றும் கழிவு நீர் சுத்திகரிப்பு, பெட்ரோ கெமிக்கல் மற்றும் மருந்து ஆலைகள், சுரங்கம் மற்றும் கனிம செயலாக்கம், உணவு மற்றும் பான உற்பத்தி, மாவட்ட வெப்பமாக்கல் மற்றும் HVAC அமைப்புகளை உருவாக்குதல்.
சீனாவின் ஜியாங்சுவில் உள்ள எங்களின் 35,000 m² உற்பத்தி நிலையத்திலிருந்து ஏற்றுமதி செய்வதற்கு முன் ஒவ்வொரு விரிவாக்க கூட்டும் அழுத்தம் சோதனை மற்றும் பரிமாண ஆய்வுக்கு உட்படுகிறது. எங்கள் பொறியியல் குழு வாடிக்கையாளர்களுக்கு நகர்வு கணக்கீடுகள், பொருள் தேர்வு வழிகாட்டுதல் மற்றும் தனிப்பயன் வடிவமைப்பு மதிப்பாய்வுகளை ஆதரிக்கிறது. ஸ்டாண்டர்ட் லீட் நேரங்கள் அளவு மற்றும் சிக்கலான தன்மையைப் பொறுத்து இரண்டு முதல் நான்கு வாரங்கள் வரை இயங்கும், மேலும் அவசர ஆர்டர்கள் முன் ஒப்பந்தத்தின் மூலம் இடமளிக்கப்படலாம். 45 க்கும் மேற்பட்ட நாடுகளுக்கு பைப்லைன் கூறுகளை வழங்குவதில் 14 ஆண்டுகளுக்கும் மேலான அனுபவத்துடன், நாங்கள் EPC ஒப்பந்தக்காரர்கள், பொறியியல் நிறுவனங்கள் மற்றும் உலகளாவிய இறுதி பயனர்களுக்கு சேவை செய்கிறோம்.
உலோகம், ரப்பர் அல்லது துணி - நான் எந்த வகையான விரிவாக்க கூட்டுத் தேர்வு செய்ய வேண்டும்?
அழுத்தம், வெப்பநிலை மற்றும் ஊடகத்தின் அடிப்படையில் தேர்ந்தெடுக்கவும். மெட்டல் பெல்லோஸ் மூட்டுகள் அதிக அழுத்தம் மற்றும் பரந்த வெப்பநிலை வரம்பைக் கையாளுகின்றன, மேலும் அவை செயல்முறை குழாய்களுக்கு இயல்புநிலையாக இருக்கும். ரப்பர் மூட்டுகள் அதிர்வு தணிப்பு மற்றும் நீர் மற்றும் லேசான இரசாயன சேவையில் அரிப்பு எதிர்ப்பில் சிறந்து விளங்குகின்றன. ஃபேப்ரிக் மூட்டுகள் பெரிய விட்டம், குறைந்த அழுத்தம், ஃப்ளூ கேஸ் மற்றும் வெளியேற்ற அமைப்புகள் போன்ற உயர் வெப்பநிலை குழாய்களுக்குப் பயன்படுத்தப்படுகின்றன.
விரிவாக்க கூட்டு எந்த இயக்கங்களை உறிஞ்ச முடியும்?
வடிவமைப்பைப் பொறுத்து, விரிவாக்க மூட்டுகள் அச்சு (சுருக்க/நீட்டிப்பு), பக்கவாட்டு (செங்குத்தாக ஆஃப்செட்) மற்றும் கோண (சுழற்சி) இயக்கத்தை தனித்தனியாகவோ அல்லது கூட்டாகவோ உறிஞ்சும். ஒற்றை பெல்லோஸ் அலகுகள் முதன்மையாக அச்சு இயக்கத்தைக் கையாளுகின்றன, அதே சமயம் உலகளாவிய, கீல் மற்றும் கிம்பல் வடிவமைப்புகள் பக்கவாட்டு மற்றும் கோண இடப்பெயர்ச்சிக்கு பயன்படுத்தப்படுகின்றன.
நான் ஒரு விரிவாக்க கூட்டு நிறுவும் போது எனக்கு வசந்த ஆதரவு தேவையா?
பெரும்பாலான சந்தர்ப்பங்களில், ஆம். விரிவாக்க மூட்டுகள் வெப்ப இயக்கத்தை உறிஞ்சும் ஆனால் குழாய் எடையை சுமக்கும் வகையில் வடிவமைக்கப்படவில்லை. மாறக்கூடிய ஸ்பிரிங் ஹேங்கர்கள் அல்லது நிலையான ஸ்பிரிங் ஹேங்கர்கள் குழாய் மற்றும் உள்ளடக்கங்களின் இறந்த சுமையை ஆதரிக்கின்றன, அதே நேரத்தில் விரிவாக்க கூட்டு சுதந்திரமாக நகர அனுமதிக்கும். சரியான ஆதரவு தேர்வு என்பது முழு குழாய் அழுத்த பகுப்பாய்வின் ஒரு பகுதியாகும்.
உங்கள் விரிவாக்க மூட்டுகள் என்ன தரங்களைப் பின்பற்றுகின்றன?
எங்கள் உலோக விரிவாக்க இணைப்புகள் EJMA தரநிலைகளின்படி வடிவமைக்கப்பட்டுள்ளன மற்றும் ASME B31.1, ASME B31.3, EN 14917 மற்றும் GB/T 12777 ஆகியவற்றுடன் இணங்குகின்றன. ரப்பர் மற்றும் துணி அலகுகள் பொருந்தக்கூடிய ISO, EN மற்றும் ASTM தரநிலைகளைப் பின்பற்றுகின்றன. CE குறியிடல் மற்றும் மூன்றாம் தரப்பு ஆய்வு ஆகியவை கோரிக்கையின் பேரில் கிடைக்கும்.
விரிவாக்க கூட்டுக்கான வழக்கமான சேவை வாழ்க்கை என்ன?
சேவை வாழ்க்கை வெப்பநிலை, அழுத்தம், இயக்க சுழற்சிகள், ஊடக அரிப்பு மற்றும் நிறுவலின் தரம் ஆகியவற்றைப் பொறுத்தது. ஒரு சரியான அளவு மற்றும் நிறுவப்பட்ட உலோக பெல்லோஸ் கூட்டு பொதுவாக சாதாரண தொழில்துறை சேவையில் 10 முதல் 20 ஆண்டுகள் வரை நீடிக்கும். ரப்பர் மற்றும் துணி மூட்டுகள் பொதுவாக குறுகிய ஆயுட்காலம் கொண்டவை மற்றும் மாற்றக்கூடிய உடைகள் என்று கருதப்படுகின்றன. கோரிக்கையின் பேரில் குறிப்பிட்ட பெல்லோஸ் வடிவமைப்புகளுக்கான சோர்வு சுழற்சி தரவை நாங்கள் வழங்க முடியும்.
