நீராவி குழாய்கள் தொடக்க மற்றும் பணிநிறுத்தம் கட்டங்களின் போது கடுமையான வெப்பநிலை வேறுபாடுகளை அனுபவிக்கின்றன, மேலும் உயர் வெப்பநிலை ஊடகங்கள் குறிப்பிடத்தக்க வெப்ப நீட்சி இடப்பெயர்ச்சியை உருவாக்குகின்றன. பைப்லைன் இறந்த எடை, ஊடக எடை மற்றும் ஏற்ற இறக்கமான சுமைகள் ஒரே நேரத்தில் செயல்படுகின்றன. சாதாரண மாறி வசந்த ஆதரவுகள் போதுமான அழுத்தம் தாங்கி மற்றும் வெப்ப-எதிர்ப்பு திறன் இல்லை; நீடித்த செயல்பாடு, வசந்த தளர்வு, சுமை விலகல் மற்றும் வீட்டு சிதைவு ஆகியவற்றிற்கு எளிதில் வழிவகுக்கிறது, இது குழாய் இணைப்பு கிழிப்பு மற்றும் யூனிட் சுமை குறைப்பு அல்லது பணிநிறுத்தம் ஆகியவற்றிற்கு வழிவகுக்கும்.

தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.

ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.

தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.

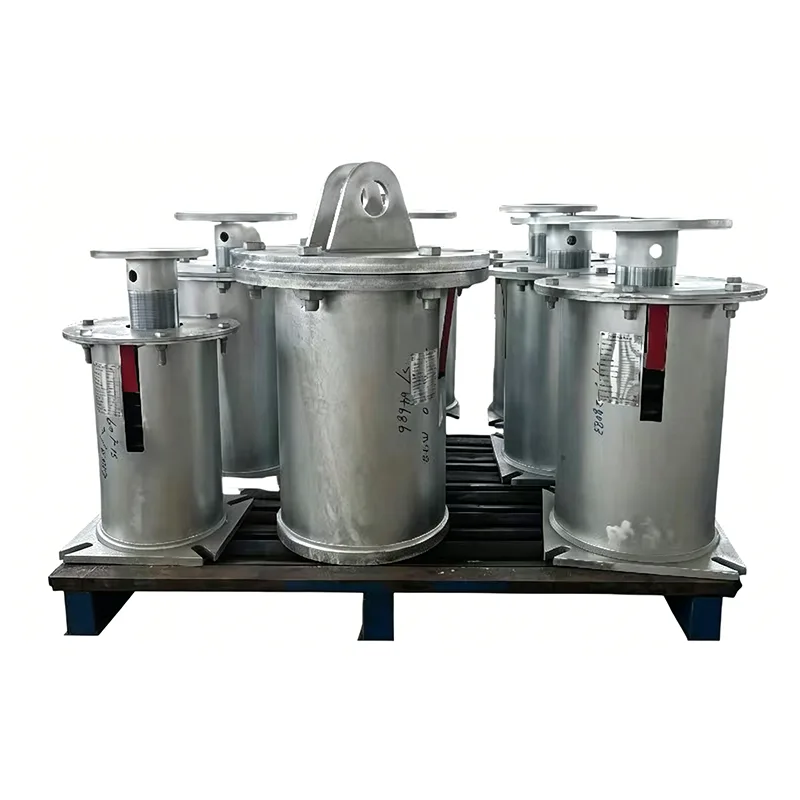

நீராவி குழாய் மாறி ஸ்பிரிங் சப்போர்ட் என்பது நீராவி சேவைக்காக தனிப்பயனாக்கப்பட்டது, அனல் மின்சாரம், மாவட்ட வெப்பமாக்கல் மற்றும் பெட்ரோகெமிக்கல் ஆலைகளில் நீராவி குழாய்களின் நீண்ட கால தொடர்ச்சியான செயல்பாட்டிற்கான கோரிக்கைகளை பூர்த்தி செய்கிறது. 2012 இல் எங்கள் உற்பத்தி தொடங்கப்பட்டதிலிருந்து, பெரிய அளவிலான நீராவி திட்டங்களுக்கு 400 க்கும் மேற்பட்ட செட் ஆதரவுகளை நாங்கள் வழங்கியுள்ளோம், மிக நீண்ட ஆன்-சைட் சேவை வாழ்க்கை 13 ஆண்டுகளை எட்டும்.

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

கட்டமைப்பு கலவை & இயக்கக் கோட்பாடு

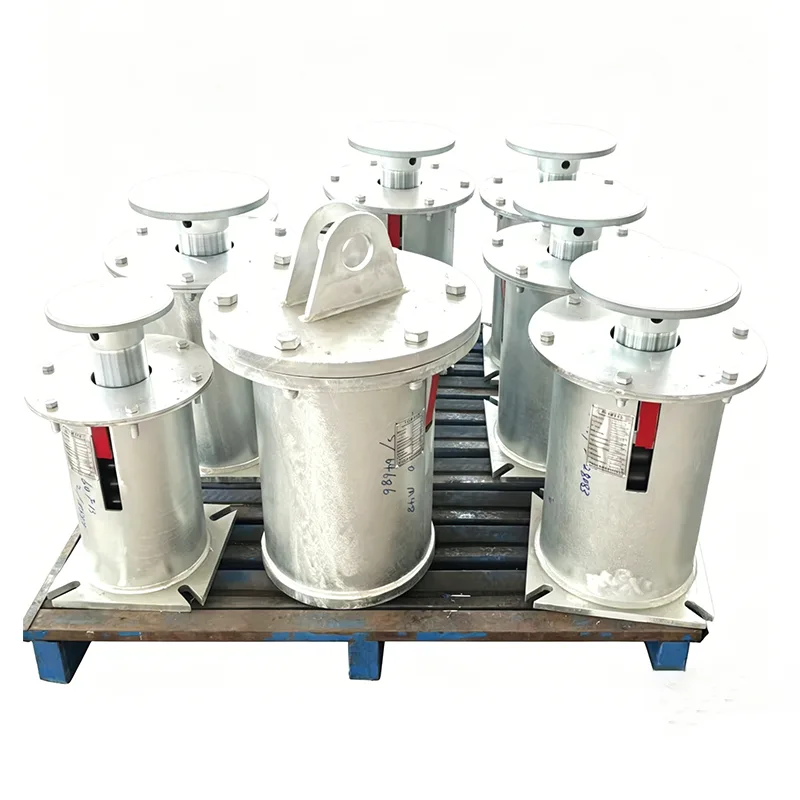

நீராவி குழாய் மாறி வசந்த ஆதரவுகள் இரண்டு கட்டமைப்பு வகைகளில் கிடைக்கின்றன: மேல் இடைநீக்கம் மற்றும் கீழ் ஆதரவு. அவை செங்குத்து பைப்லைன் வெப்ப இடப்பெயர்ச்சியை மீள் வசந்த சிதைவின் மூலம் ஈடுசெய்கிறது, விலகல் வரம்பிற்குள் நிலையான கட்டுப்படுத்தப்பட்ட சுமை ஏற்ற இறக்கத்தை வழங்குகிறது.

அனைத்து கூறுகளும் உயர் வெப்பநிலை நிலைமைகளுக்கு ஏற்ற பொருட்களிலிருந்து தயாரிக்கப்படுகின்றன:

1.உயர் வெப்பநிலை கலவை சுருக்க நீரூற்றுகள்

2.தடிமனான அழுத்தம் தாங்கும் வீடுகள்

3.வெப்ப-எதிர்ப்பு சரிப்படுத்தும் திருகு கம்பிகள்

4.உலோக இடப்பெயர்ச்சி அளவிலான தட்டுகள்

5.உயர் வலிமை கொண்ட போலியான தூக்கும் கால்கள் மற்றும் தளங்கள்

6.இரட்டை எதிர்ப்பு தளர்த்தும் பூட்டுதல் கூட்டங்கள்

நிறுவல் சுமை தொழிற்சாலையில் முன் அளவீடு செய்யப்படுகிறது. உயரும் வெப்பநிலையுடன் குழாய்கள் விரிவடையும் போது, ​​நீரூற்றுகள் விரிவடைந்து ஒத்திசைவாக சுருங்குகின்றன, குழாய் சுமைகளை சமமாக நிலைநிறுத்துகின்றன மற்றும் வெல்ட் சீம்கள் மற்றும் உபகரண முனைகளில் அழுத்தத்தைக் குறைக்கின்றன.

தரப்படுத்தப்பட்ட பொருள் பொருந்தக்கூடிய அட்டவணை

நீராவி குழாய் மாறி ஸ்பிரிங் சப்போர்ட்களின் உண்மையான இயக்க நிலைமைகளுடன் பொருந்த, நீராவி வெப்பநிலையால் மூன்று பொருள் கட்டமைப்புகள் வகைப்படுத்தப்படுகின்றன:

அனைத்து மூலப்பொருட்களும் தகுதிவாய்ந்த ஸ்டீல்வேர்க்குகளிடமிருந்து அசல் மில் MTC சான்றிதழ்களுடன் வருகின்றன. ஒவ்வொரு எஃகு தொகுதியும் மூன்று மறு ஆய்வுகளுக்கு உட்படுகிறது: ஸ்பெக்ட்ரோஸ்கோபி, இழுவிசை சோதனை மற்றும் தாக்க சோதனை. EEAT தணிக்கைத் தேவைகளைப் பூர்த்தி செய்வதற்காக முழு ஆவணங்களைக் கண்டறியும் தன்மை பராமரிக்கப்படுகிறது.

முழு தொடர் விவரக்குறிப்பு அட்டவணை

வழக்கமான பயன்பாட்டுக் காட்சிகள்

நீராவி குழாய் மாறி ஸ்பிரிங் ஆதரவுகள் முதன்மையாக முக்கிய நீராவி வரிகளில் பயன்படுத்தப்படுகின்றன:

▶  நிலக்கரி மற்றும் எரிவாயு மூலம் இயங்கும் அனல் மின்நிலையங்களில் பிரதான நீராவி, மீண்டும் சூடாக்கும் நீராவி மற்றும் தீவன குழாய்கள்

▶  சுத்திகரிப்பு நிலையங்களில் உலைகள் மற்றும் விரிசல் அலகுகளுக்கான உயர் வெப்பநிலை நீராவி பரிமாற்றக் கோடுகள்

▶  பெரிய நகர்ப்புற மாவட்ட வெப்பமாக்கலுக்கான முதன்மை உயர் வெப்பநிலை நீராவி நெட்வொர்க்குகள்

▶  பயோமாஸ் மற்றும் கழிவு-ஆற்றல் மின் நிலையங்களில் நீராவி உற்பத்தி குழாய்கள்

▶  வேதியியல் பூங்காக்களில் வெப்ப பரிமாற்ற நிலையங்கள் மற்றும் நீராவி விநியோக தலைப்புகள்

பெஞ்ச்மார்க் உள்நாட்டு மற்றும் சர்வதேச திட்டங்களுக்கு மொத்த விநியோக பதிவுகள் உள்ளன. EEAT அதிகாரப்பூர்வ சரிபார்ப்பை வலுப்படுத்த, கடந்த திட்ட ஒப்பந்தங்கள், ஆன்-சைட் முடித்த புகைப்படங்கள் மற்றும் உரிமையாளர் ஏற்றுக்கொள்ளும் ஆவணங்களை நாங்கள் வழங்க முடியும்.

தரப்படுத்தப்பட்ட உற்பத்தி மற்றும் தரக் கட்டுப்பாடு பணிப்பாய்வு

ஒவ்வொரு நீராவி குழாய் மாறி ஸ்பிரிங் சப்போர்ட், தவிர்க்கப்பட்ட நடைமுறைகள் இல்லாமல் ஆறு மூடிய-லூப் தர ஆய்வு படிகளை கடந்து செல்கிறது:

1. மூலப்பொருட்களின் உடல் மற்றும் இரசாயன மறு ஆய்வு; இணக்கமற்ற பங்குக்கான முழு தொகுதி நிராகரிப்பு

2.CNC ஸ்பிரிங் சுருள் + பல-நிலை உயர்-வெப்பநிலை உறுதிப்படுத்தல் வெப்ப சிகிச்சை

3.சான்றளிக்கப்பட்ட வெல்டர்களால் செய்யப்படும் வீட்டு வெல்டிங்; முக்கியமான வெல்ட்களில் 100% ஊடுருவல் சோதனை

4.ஒவ்வொரு முடிக்கப்பட்ட அலகுக்கும் முழு-ஸ்ட்ரோக் சுமை சுருக்க அளவுத்திருத்தம்

5.உயர் வெப்பநிலை பெயிண்ட் அமைப்புகளுக்கான பூச்சு தடிமன் மற்றும் ஒட்டுதல் சோதனை

6. பேக்கேஜிங் முன் தோற்றம், பரிமாணங்கள் மற்றும் குறிக்கும் இறுதி ஆய்வு; முழு விநியோக ஆவண தொகுப்பு வழங்கப்பட்டது (பொருள் சான்றிதழ்கள், சோதனை அறிக்கைகள், இணக்க சான்றிதழ்கள்)

தொழிற்சாலை ISO 9001 தர அமைப்பு சான்றிதழ் மற்றும் CE அழுத்த உபகரண சான்றிதழைக் கொண்டுள்ளது; பொது சரிபார்ப்புக்கு தகுதி ஆவணங்கள் உள்ளன.

முழு ஆதரவு விற்பனைக்குப் பிந்தைய சேவைகள்

▶  பொருத்தமான நீராவி குழாய் மாறி ஸ்பிரிங் சப்போர்ட் மாடலைத் துல்லியமாகப் பொருத்த இலவச பைப்லைன் அழுத்தக் கணக்கீடு

▶  தரமற்ற பரிமாணங்கள் மற்றும் சிறப்பு உயர் வெப்பநிலை நிலைகளுக்கான தனிப்பயன் உருவாக்கம்

▶  தூக்குதல், சுமைகளை இயக்குதல் மற்றும் பூட்டுத் தாவல் அகற்றுதல் ஆகியவற்றிற்கு வழிகாட்டுவதற்கு ஆன்-சைட் இன்ஜினியர் வருகை

▶  12-மாத முழு யூனிட் உத்தரவாதம்; உத்தரவாதத்திற்குள் சுமை முரண்பாடுகள் அல்லது கூறு குறைபாடுகளுக்கு இலவச மாற்றீடு

▶  நீண்ட கால உதிரி பாகங்கள் இருப்பு மற்றும் 24 மணி நேர ஆன்லைன் தொழில்நுட்ப ஆதரவு

துணை FAQ

கே: சூப்பர் ஹீட் செய்யப்பட்ட நீராவி குழாய்களுக்கு இந்த ஆதரவை நீண்ட காலத்திற்கு பயன்படுத்த முடியுமா?

A: Cr-V அலாய் ஸ்பிரிங்ஸ் மற்றும் ஸ்டெயின்லெஸ் ஸ்டீல் கிளாட் பிளேட் ஹவுசிங்ஸ் கொண்ட நீராவி குழாய் மாறி ஸ்பிரிங் சப்போர்ட் மாறுபாட்டைத் தேர்ந்தெடுக்கவும். சோதனையானது தொடர்ச்சியான 550℃ செயல்பாட்டின் கீழ் பூஜ்ஜிய செயல்திறன் சிதைவை உறுதிப்படுத்துகிறது, மேலும் தயாரிப்பு பல 1,000 மெகாவாட் மின் உற்பத்தி அலகுகளில் நீண்ட கால சேவையைக் கண்டுள்ளது.

கே: ஒவ்வொரு தொகுப்பிலும் என்ன ஏற்றுக்கொள்ளும் ஆவணங்கள் வழங்கப்படுகின்றன?

ப: ஒவ்வொரு யூனிட் தொகுப்பிலும் மூலப்பொருள் ஆலை சோதனைச் சான்றிதழ்கள், ஸ்பிரிங் லோட் சோதனைத் தாள்கள், வெல்ட் ஆய்வு அறிக்கைகள் மற்றும் தயாரிப்புச் சான்றிதழ்கள் ஆகியவை அடங்கும். மூன்றாம் தரப்பு அமைப்புகளின் மறு ஆய்வு ஆதரிக்கப்படுகிறது.

கே: தற்போதுள்ள பைப்லைன் ரெட்ரோஃபிட்களின் போது இந்த தயாரிப்பு நேரடியாக பழைய பாணி வசந்த ஆதரவை மாற்ற முடியுமா?

A: பரிமாணங்கள் ஒருங்கிணைந்த தேசிய தரநிலை விவரக்குறிப்புகளைப் பின்பற்றுகின்றன; பெருகிவரும் தூக்கும் புள்ளிகள் மற்றும் திருகு கம்பி அளவுகள் ஒன்றுக்கொன்று மாறக்கூடியவை. விரிவான சிவில் அடித்தளத்தை மாற்றியமைக்காமல், சுமை மற்றும் விலகல் அளவுருக்களை சரிபார்த்த பிறகு நேரடி மாற்றீடு சாத்தியமாகும்.
