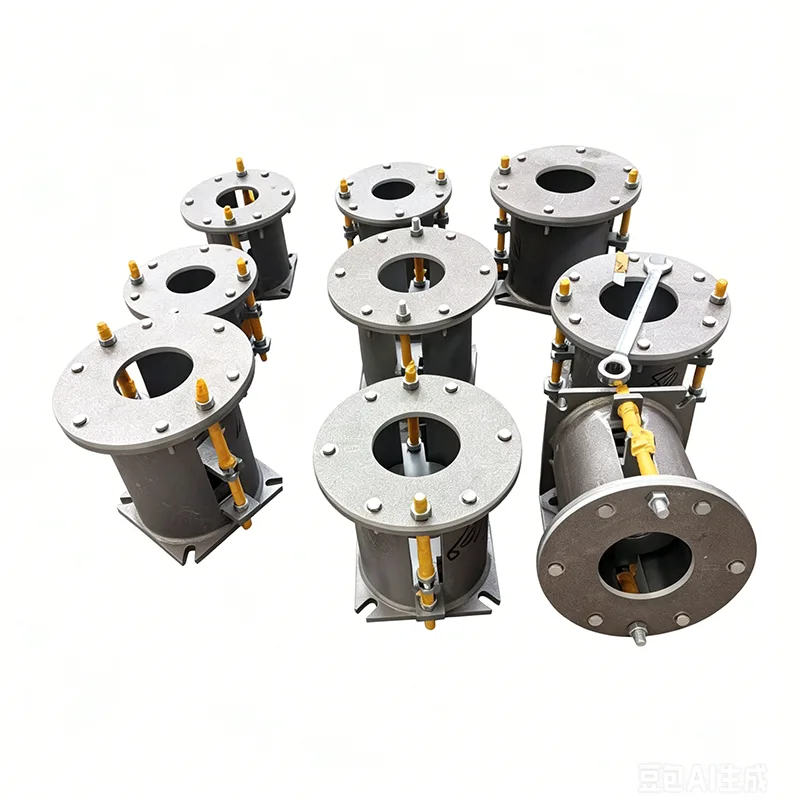

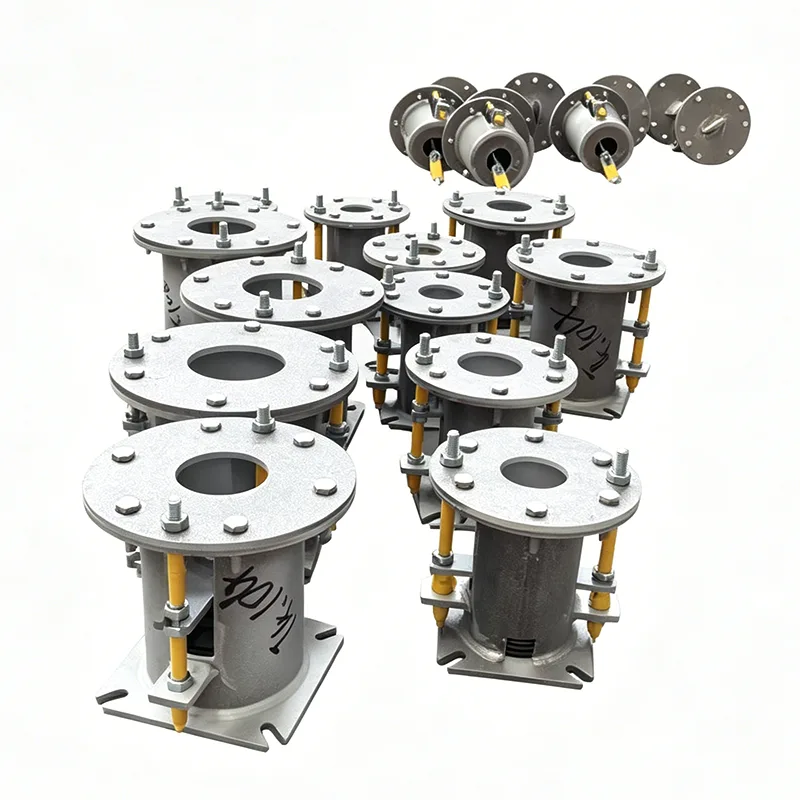

பவர் பிளாண்ட் ஸ்பிரிங் ஆதரவு

மின் உற்பத்தி நிலையங்களில், முக்கிய நீராவி குழாய்கள், உயர் வெப்பநிலை மீண்டும் சூடாக்கும் நீராவி குழாய்கள் மற்றும் பிற ஒத்த அமைப்புகள் அதிக வெப்பநிலை மற்றும் உயர் அழுத்த நிலைமைகளின் கீழ் ஊடகங்களை தொடர்ந்து கொண்டு செல்கின்றன, அதே நேரத்தில் பல மில்லிமீட்டர்கள் முதல் பத்து மில்லிமீட்டர்கள் வரை வெப்ப விரிவாக்கத்திற்கு உட்படுகின்றன. திடமான நிர்ணயம் இந்த இடப்பெயர்வுகளை கொதிகலன் தலைப்புகள் மற்றும் விசையாழி இடைமுகங்களுக்கு கடத்தப்படும் கூடுதல் உந்துதல் சக்திகளாக மாற்றுகிறது, வெல்ட் மூட்டுகள், விளிம்புகள் மற்றும் உபகரண உறைகளில் அழுத்தத்தை அதிகரிக்கிறது.

தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.

ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.

தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்ப தேவைகளை பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

Yangzhou Tianshun பைப்லைன் டெக்னாலஜி கோ., லிமிடெட் மூலம் இந்த இயக்க நிலைமைகளுக்காக குறிப்பாக உருவாக்கப்பட்டது, பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட், மீள் ஏற்றுதல், நிலையான அனுமதிக்கப்பட்ட வரம்புகளுக்குள் குழாய் அழுத்தத்தை பராமரித்தல் மூலம் இடப்பெயர்ச்சிக்கு ஈடுசெய்கிறது. இந்த ஆவணம் நீராவி குழாய் அமைப்புகளின் உண்மையான தேவைகளின் அடிப்படையில் இந்த தயாரிப்பின் வடிவமைப்பு தத்துவம், செயல்பாட்டு செயல்திறன் மற்றும் பொறியியல் ஆதரவு அணுகுமுறையை விளக்குகிறது.

நீராவி குழாய் அழுத்தக் கட்டுப்பாட்டில் மீள் ஆதரவுக்கான தேவைகள்

நீராவி குழாய் வடிவமைப்பு பொதுவாக ASME B31.1 போன்ற குறியீடுகளைப் பின்பற்றுகிறது, இது வெப்ப இடப்பெயர்ச்சிக்கு இடையூறாக இல்லாமல் பைப்லைன் டெட் வெயிட் மற்றும் மீடியா வெயிட் இரண்டையும் தாங்குவதற்கு குழாய் ஆதரவுகள்/ஹேங்கர்கள் தேவைப்படுகிறது. இடப்பெயர்ச்சியுடன் ஆதரவு சக்தி அதிகமாக மாறினால், உள்ளூர் குழாய் அமைப்பு அழுத்தம் அனுமதிக்கப்பட்ட மதிப்புகளை விட அதிகமாக இருக்கலாம், ஆன்-சைட் சரிசெய்தல் அல்லது மறுவேலையை கட்டாயப்படுத்துகிறது.

மேலும், விசையாழி மற்றும் கொதிகலன் இடைமுகங்கள் பொதுவாக சக்திகள் மற்றும் தருணங்களுக்கு மிகவும் கண்டிப்பான அனுமதிக்கக்கூடிய வரம்புகளைக் கொண்டுள்ளன. தவறான ஆதரவு தீர்வுகள் முக்கிய உபகரண இடைமுகங்களின் சேவை வாழ்க்கையை கணிசமாக குறைக்கலாம். குறிப்பிட்ட ஸ்ட்ரோக்கிற்குள் நிலையான மற்றும் யூகிக்கக்கூடிய ஆதரவு சக்திகளை வழங்குவதற்கு ஆதரவு/ஹேங்கர் தயாரிப்புகள் தேவை, அதே நேரத்தில் ஆன்-சைட் விலகல்களுக்கு இடமளிக்கும் வகையில் போதுமான சரிசெய்தல் விளிம்பை வழங்குகிறது.

பவர் பிளாண்ட் ஸ்பிரிங் இந்த தேவைகளை எவ்வாறு நிவர்த்தி செய்கிறது

பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்கள் இரண்டு உள்ளமைவுகளில் கிடைக்கின்றன: மாறி ஸ்பிரிங் மற்றும் கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங், பைப்லைன் அழுத்த பகுப்பாய்வு முடிவுகளின் அடிப்படையில் தேர்ந்தெடுக்கப்பட்டது. மாறி ஸ்பிரிங் யூனிட்கள் நேரியல் விறைப்புடன் சுமைகளைச் சுமக்கும், அதே சமயம் நிலையான விசை அலகுகள் முழு வேலை செய்யும் பக்கவாதம் முழுவதும் 5% க்குள் ஆதரவு சக்தி மாறுபாடு விகிதத்தைக் கட்டுப்படுத்த முதன்மை மற்றும் இரண்டாம் நிலை வசந்த பொறிமுறையைப் பயன்படுத்துகின்றன, இது குளிர் நிலையிலிருந்து வெப்ப நிலைக்கு குழாய் அமைப்பிற்கு கிட்டத்தட்ட நிலையான ஆதரவை வழங்குகிறது.

ஸ்பிரிங் கூறுகள் 60Si2Mn மற்றும் 50CrVA உள்ளிட்ட அலாய் ஸ்பிரிங் ஸ்டீல்களில் இருந்து தயாரிக்கப்படுகின்றன. கட்டமைப்பு கூறுகளை கார்பன் எஃகு, வெப்ப-எதிர்ப்பு எஃகு அல்லது துருப்பிடிக்காத எஃகு ஆகியவற்றிலிருந்து உருவாக்கலாம். ஒட்டுமொத்த வெப்பநிலை பயன்பாட்டு வரம்பு -196°C முதல் +650°C வரை, குறைந்த-வெப்பநிலை வார்ம்-அப் முதல் முழு-சுமை செயல்பாடு வரை நீராவி குழாய்களின் அனைத்து வெப்ப நிலைகளுக்கும் பொருந்தும்.

ஒவ்வொரு பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட் ஷிப்மென்ட்டுக்கு முன் விறைப்பு வளைவு பதிவுடன் முழு-ஸ்ட்ரோக் சுருக்க சோதனைக்கு உட்படுகிறது. வீட்டுவசதி ஒரு சுமை இடப்பெயர்ச்சி பெயர்ப்பலகை மற்றும் நிறுவல் பூட்டுதல் சாதனத்துடன் பொருத்தப்பட்டுள்ளது. ஆன்-சைட் நிறுவலுக்கு குளிர்-நிலை மவுண்டிங் மட்டுமே தேவைப்படுகிறது; பைப்லைன் வெப்பநிலை அதிகரித்த பிறகு லாக்கிங் பின்னை அகற்றவும், மேலும் தளத்தின் வெல்டிங் அல்லது சிக்கலான சரிசெய்தல் இல்லாமல் சப்போர்ட்/ஹேங்கர் செயல்பாட்டு நிலைக்கு வரும்.

ஆன்-சைட் நிறுவல் மற்றும் நீண்ட கால செயல்பாட்டு செயல்திறன்

நீராவி குழாய் நிறுவலின் போது அடித்தளத்தை உயர்த்துதல் மற்றும் குழாய் பிரிவு வெட்டுதல் ஆகியவற்றில் ஒட்டுமொத்த பிழைகள் தவிர்க்க முடியாதவை. பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்ஸ் வழங்கும் உயரம் நுணுக்கமான ட்யூனிங் வரம்பு இந்த விலகல்களை உறிஞ்சி, திடமான பிணைப்பைத் தடுக்கிறது. கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங் யூனிட்கள் பொதுவாக திருகு அல்லது ஹைட்ராலிக் துணை சரிசெய்தல் பொறிமுறைகளுடன் பொருத்தப்பட்டிருக்கும், பெரிய விட்டம் கொண்ட கனரக-கடமை குழாய்களில் கூட ஒற்றை நபர் செயல்பாட்டை செயல்படுத்துகிறது.

நீண்ட கால செயல்பாட்டின் போது, ​​தளர்வு எதிர்ப்பு வசந்த வடிவமைப்பு மற்றும் மேற்பரப்பு சிகிச்சைகள் (ஹாட்-டிப் கால்வனைசிங் அல்லது டாக்ரோமெட் பூச்சு) நிலையான ஆதரவு செயல்திறனை பராமரிக்கின்றன. பல வெளிநாட்டு மின் உற்பத்தி நிலைய திட்டங்களில், 70% க்கும் அதிகமான ஆதரவு/ஹேங்கர் ஆர்டர்கள் ஏற்கனவே இருக்கும் வாடிக்கையாளர்களிடமிருந்து வருகின்றன. இந்த உயர் திரும்ப வாங்கும் விகிதம் மறைமுகமாக எங்கள் தயாரிப்புகளின் நீண்ட கால செயல்திறனை உறுதிப்படுத்துகிறது.

வழக்கமான நிறுவல் இருப்பிடங்கள் மற்றும் செயல்பாடுகள்

கொதிகலன் பகுதியில், முக்கிய நீராவி குழாய்களின் செங்குத்து மற்றும் கிடைமட்ட பிரிவுகள், சூப்பர் ஹீட்டர் அவுட்லெட் பைப்லைன்கள் மற்றும் மீண்டும் சூடாக்கும் நீராவி குழாய்களில் பவர் பிளாண்ட் ஸ்பிரிங் ஆதரவுகள் நிறுவப்பட்டுள்ளன. அவை மேல்நோக்கி வெப்ப விரிவாக்கத்தை உறிஞ்சி, தலைப்பு முனை இணைப்புகளில் அதிக அழுத்தத்தைத் தடுக்கின்றன.

விசையாழிக்கு அருகில், முக்கிய நீராவி வால்வுகள் மற்றும் ஆளும் வால்வுகளுக்கு அருகில் உள்ள உயர்-வெப்பநிலை நீராவி குழாய்ப் பிரிவுகளில் உள்ள ஸ்பிரிங் சப்போர்ட்கள்/ஹேங்கர்கள், தண்டு சீரமைப்பைப் பராமரிக்க உதவுகிறது. ஊட்ட நீர் மற்றும் வெப்பமூட்டும் நீர் குழாய்கள் குறைந்த வெப்பநிலையில் இயங்கினாலும், அவை இன்னும் குறிப்பிடத்தக்க தொடக்க-நிறுத்த வெப்பநிலை வேறுபாடுகளை அனுபவிக்கின்றன. மீள் ஆதரவுகள் குழாய் சாய்வை பராமரிக்கின்றன மற்றும் குழிவுறுதல் அபாயத்தை குறைக்கின்றன.

இந்த பயன்பாடுகளில், ஆதரவுகள்/ஹேங்கர்கள் பெரும்பாலும் டம்ப்பர்கள், வரம்பு அடைப்புக்குறிகள் மற்றும் பிற கூறுகளுடன் இணைந்து ஒரு முழுமையான குழாய் அமைப்பு நெகிழ்வான கட்டுப்பாட்டு தீர்வை உருவாக்குகின்றன.

திட்ட தொழில்நுட்ப ஆதரவு மற்றும் தயாரிப்பு ஏற்றுக்கொள்ளல்

தேர்வு கட்டத்திலிருந்து தொடங்கி, எங்கள் தொழில்நுட்பக் குழு குழாய் அமைப்பு அழுத்த பகுப்பாய்வு அறிக்கைகளைப் பெறுகிறது, ஒவ்வொரு ஆதரவு புள்ளியின் வடிவமைப்பு சுமை மற்றும் இடப்பெயர்ச்சியைக் கணக்கிடுகிறது, பொருத்தமான பவர் பிளாண்ட் ஸ்பிரிங் ஆதரவு வகைகள் மற்றும் வசந்த மாறிலிகளைப் பரிந்துரைக்கிறது மற்றும் விரிவான நிறுவல் வழிகாட்டுதலை வழங்குகிறது.

எங்கள் தொழிற்சாலை ஸ்பிரிங் வயர் உள்வரும் மறு ஆய்வு, வெப்ப சிகிச்சைக்குப் பிறகு கடினத்தன்மை சோதனை முதல் தயாரிப்பு விறைப்பு சோதனை வரை முழுமையான தரக் கட்டுப்பாட்டுச் சங்கிலியை பராமரிக்கிறது. ASME மற்றும் CE போன்ற தரநிலைகளுக்கு ஏற்ப தொடர்புடைய செயல்முறை பதிவுகள் மற்றும் பொருள் தர ஆவணங்கள் வழங்கப்படலாம். அணுசக்தி வழக்கமான தீவுகள் மற்றும் பிற உயர்-தேவை திட்டங்களுக்கு, கூடுதல் ஆதரவு செயல்பாடு தகுதி சோதனை அறிக்கைகள் மற்றும் கண்டறியக்கூடிய ஆவணங்கள் வழங்கப்படலாம்.

நீராவி குழாய் ஆதரவு தேவைகள் இருந்தால், குழாய் தளவமைப்பு வரைபடங்கள் மற்றும் அழுத்தத் தரவை வழங்கவும். பொதுவான மாதிரி பட்டியலை விட ஒரு குறிப்பிட்ட பவர் பிளாண்ட் ஸ்பிரிங் ஆதரவு உள்ளமைவு தீர்வை வழங்குவோம். Yangzhou Tianshun இன் 14 வருட பைப்லைன் ஆதரவு அனுபவம் மற்றும் உலகெங்கிலும் உள்ள 45 நாடுகளில் இருந்து திட்டத் தரவுகளைப் பயன்படுத்துவதன் மூலம், உங்கள் நீராவி அமைப்பின் பாதுகாப்பை உறுதிசெய்து, ஒட்டுமொத்த கொள்முதல் மற்றும் நிறுவல் செலவுகளைக் கட்டுப்படுத்த நாங்கள் உங்களுக்கு உதவ முடியும்.

அனைத்து தயாரிப்புகளும் ஏற்றுமதிக்கு முன் விரிவான உள் சோதனைக்கு உட்படுத்தப்படுகின்றன.

உட்புற சோதனையில் பின்வருவன அடங்கும்: பரிமாண மற்றும் காட்சி ஆய்வு, PMI (நேர்மறை பொருள் அடையாளம்), கடினத்தன்மை சோதனை, MT/PT அழிவில்லாத சோதனை (பொருந்தும் இடங்களில்), ஸ்பிரிங் சுமை சோதனை (சுமை-இடப்பெயர்ச்சி வளைவுகளுடன்) மற்றும் பூச்சு தடிமன் அளவீடு.

தொழிற்சாலை சோதனை அறிக்கைகள் (FTR) மற்றும் பொருள் சோதனை அறிக்கைகள் (MTR) வழங்கப்படுகின்றன.

ஐஎல்ஏசி அங்கீகாரம் பெற்ற மூன்றாம் தரப்பு சோதனையை உள்நாட்டில் சோதனை செய்வதில்லை. மூன்றாம் தரப்பு சாட்சி சோதனை அல்லது ஆய்வக சோதனை ஒரு தனி, விருப்ப சேவையாக கிடைக்கிறது.

விருப்பமான மூன்றாம் தரப்பு ஆய்வு சேவைகள் (தனியாக மேற்கோள் காட்டப்பட்டுள்ளது):

1. பொருள் சோதனை: இரசாயன கலவை பகுப்பாய்வு, இழுவிசை சோதனை, சார்பி குறைந்த வெப்பநிலை தாக்க சோதனை மற்றும் கடினத்தன்மை சோதனை.

2. வெல்ட் NDT: காந்த துகள் சோதனை (MT), திரவ ஊடுருவல் சோதனை (PT), மீயொலி சோதனை (UT) மற்றும் ரேடியோகிராஃபிக் சோதனை (RT).

3. சுமை-இடப்பெயர்ச்சி வளைவுகள் உட்பட வசந்த சுமை செயல்திறன் சோதனை.

4. ஹாட்-டிப் கால்வனைசிங்/எபோக்சி பூச்சு அரிப்பு பாதுகாப்பு ஆய்வு.

5. சாட்சி சோதனை, தொழிற்சாலை கண்காணிப்பு மற்றும் ஷிப்மென்ட் இன்ஸ்பெக்ஷன் (PSI).

எங்கள் தயாரிப்பு சுமை துல்லியம், சோதனை தரநிலைகள் மற்றும் ஆவண அமைப்புகள் ஆகியவை LISEGA சர்வதேச குழாய் ஆதரவு அமைப்புக்கு எதிராக தரப்படுத்தப்பட்டுள்ளன. உற்பத்தியை மட்டுமே வழங்கும் நிலையான உள்நாட்டு உற்பத்தியாளர்களைப் போலல்லாமல், ஒவ்வொரு ஸ்பிரிங் யூனிட்டிலும் சுமை இடப்பெயர்ச்சி வளைவை நாங்கள் வழங்குகிறோம்; நாங்கள் மூன்றாம் தரப்பு SGS சோதனை மற்றும் சாட்சி ஆய்வுகள் மற்றும் வெளிநாட்டு திட்டங்களுக்கு PE/CPE பொறியாளர்களால் ஆவண மதிப்பாய்வுகளை ஆதரிக்கிறோம்.
