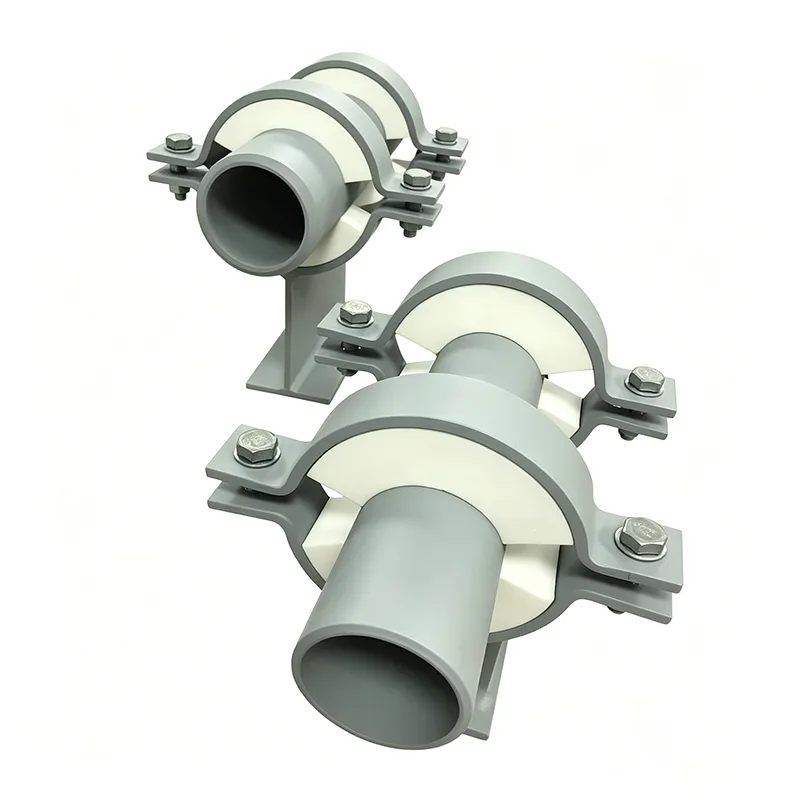

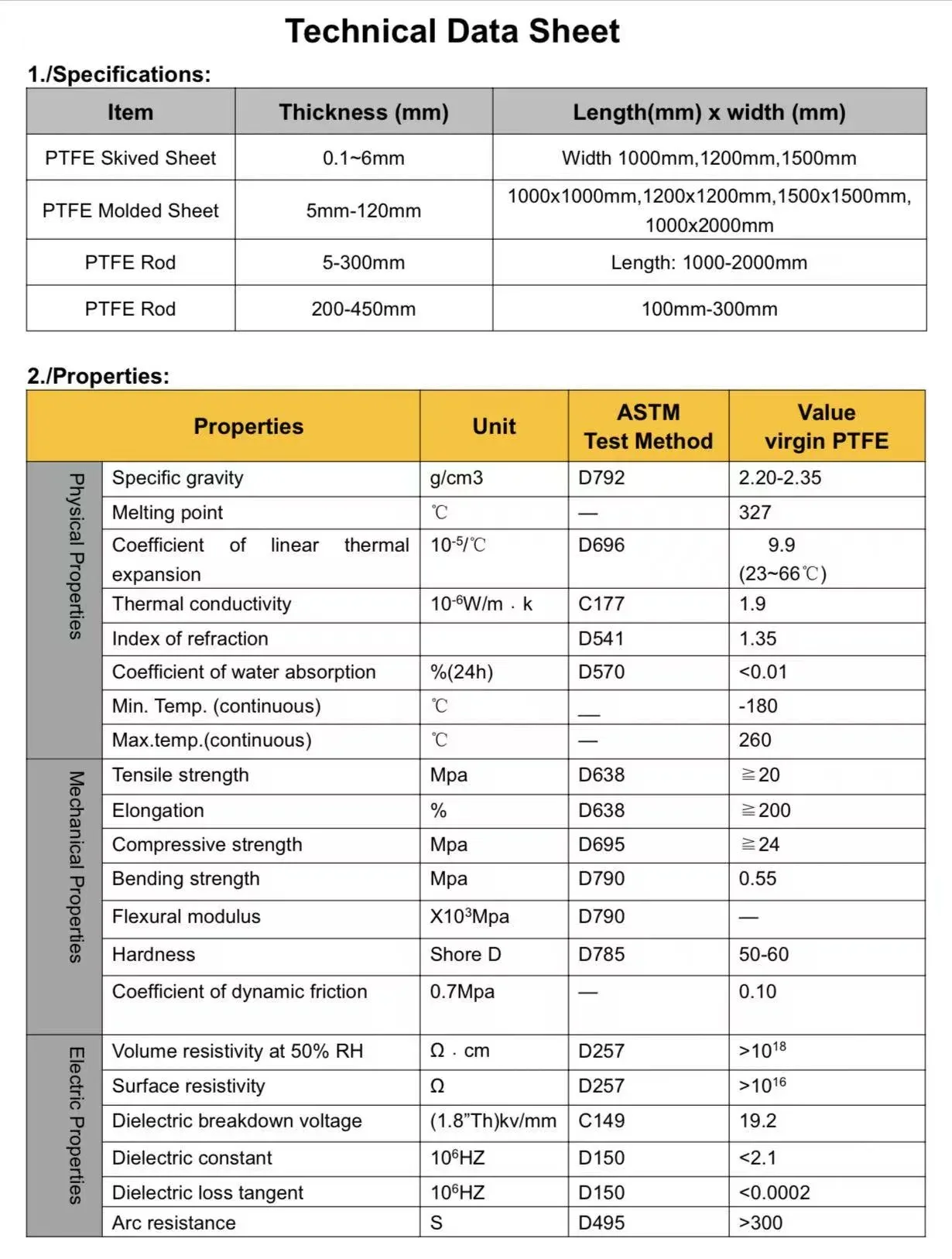

இது இன்சுலேடட் பைப்பிங்கிற்கான பிரத்யேகமாக வடிவமைக்கப்பட்ட ஆதரவாகும். ரஷ்ய சந்தையில் இந்த தயாரிப்புக்கான வலுவான தேவை தற்போது உள்ளது. சீனாவில், PTFE தயாரிப்புகளின் தரம் கணிசமாக வேறுபடுகிறது, இது சர்வதேச வர்த்தகர்களுக்கு உயர்தர பொருட்களை வழங்குவது கடினம். எங்கள் நிறுவனம் பிரீமியம் பொருட்களைப் பயன்படுத்துகிறது மற்றும் DN20 முதல் DN1200 வரையிலான அளவு வரம்பில் ஆதரவுகளை உற்பத்தி செய்கிறது.
மற்றபடி நன்கு காப்பிடப்பட்ட குழாயில் உள்ள ஒரு காப்பிடப்படாத ஆதரவு அமைப்பில் ஒரு துளை ஆகும். குளிர்ந்த நீர் வரியில், அது ஒடுக்கம் சொட்டுகிறது. ஒரு நீராவி வரியில், அது வெப்பத்தை வெளிப்படுத்துகிறது. ஒரு கிரையோஜெனிக் குழாயில், அது காற்றில் இருந்து ஈரப்பதத்தை வெளியே இழுத்து திடப்படுத்துகிறது. ஒரு தனிமைப்படுத்தப்பட்ட குழாய் ஆதரவின் புள்ளி அந்த இடைவெளியை மூடுவதாகும் - குழாய் மற்றும் கட்டமைப்புக்கு இடையில் வெப்ப குறுகிய சுற்று உருவாக்காமல் குழாய், உள்ளடக்கங்கள் மற்றும் காப்பு ஆகியவற்றின் எடையை சுமக்க வேண்டும்.
Yangzhou Tianshun 2012 முதல் மாவட்ட குளிரூட்டும் நெட்வொர்க்குகள், தொழில்துறை நீராவி அமைப்புகள், LNG டெர்மினல்கள் மற்றும் உலகளவில் உணவு பதப்படுத்தும் ஆலைகளுக்கு இன்சுலேடட் குழாய் ஆதரவை வடிவமைத்து தயாரித்துள்ளது. காப்புத் தொகுதி முழுவதுமாக ஒருங்கிணைக்கப்பட்டு, ஒவ்வொரு ஆதரவையும் ஒரு சுமை-சோதனை செய்யப்பட்ட சட்டசபையாக நாங்கள் உருவாக்குகிறோம், எனவே நீங்கள் தளத்தில் வெப்ப இடைவெளியை உருவாக்க வேண்டியதில்லை.
| அளவுரு உருப்படி | வழக்கமான மதிப்புகள்/அலகு |
| சேவை வெப்பநிலை | -196°C முதல் +120°C வரை |
| காப்பு பொருள் | HDPU (அதிக அடர்த்தி பாலியூரிதீன்) / பாலிசோசயனுரேட் (PIR) / பெர்மலி |
| காப்பு அடர்த்தி | 160kg/m³, 224kg/m³, 320kg/m³ |
| அமுக்க வலிமை | ≥ 2.5 MPa / 5.0 MPa |
| வெப்ப கடத்துத்திறன் | ≤ 0.035 W/(m·K) @ 24°C |
| தொட்டில்/காலணி பொருள் | துருப்பிடிக்காத எஃகு (SS304/SS316L) / குறைந்த வெப்பநிலை கார்பன் ஸ்டீல் (A333 Gr.6) |
| நீராவி தடை | ப்யூட்டில் ரப்பர் / மைலார் / அலுமினியப் படலம் |
| ஃபிளேம் ரிடார்டன்சி | வகுப்பு B1 / ASTM E84 வகுப்பு A |
| நிலையான இணக்கம் | CINI தரநிலை, MSS SP-58 |
| நீராவி தடுப்பு பொருள் | ப்யூட்டில் ரப்பர் / மைலார் / அலு-ஃபாயில் |
| நீராவி ஊடுருவல் | ≤ 0.02 பெர்ம்-இன்ச் (ASTM E96 தரத்துடன் இணங்குகிறது) |
| சீல் / பிணைப்பு | அதிக வலிமை கொண்ட கிரையோஜெனிக் பிசின் |
| எதிர்ப்பு ஒடுக்கம் | 100% ஹெர்மெட்டிக் சீல் |
ஒரு நிலையான குழாய் ஷூவில், உலோக சேணம் நேரடியாக உலோக அடிப்படை தட்டில் உள்ளது. வெப்பம் அல்லது குளிர் நேராக கடத்துகிறது. ஒரு காப்பிடப்பட்ட ஆதரவில், இரண்டு உலோக பாகங்களுக்கு இடையில் ஒரு திடமான காப்புத் தொகுதி அமர்ந்திருக்கிறது. குழாய் சுமை சேணத்திலிருந்து காப்புப் பகுதியிலும், காப்புப் பகுதியிலிருந்து அடிப்படைத் தகடு வரையிலும் பயணிக்கிறது. எந்த நேரத்திலும் சேணம் பேஸ் பிளேட்டைத் தொடாது. தொகுதி ஒரு முகத்தில் குழாய் விட்டம் மற்றும் மறுபுறம் எஃகு தளம் பொருத்த இயந்திரம், முழு தொடர்பு மற்றும் புள்ளி சுமைகள் கொடுக்கிறது.

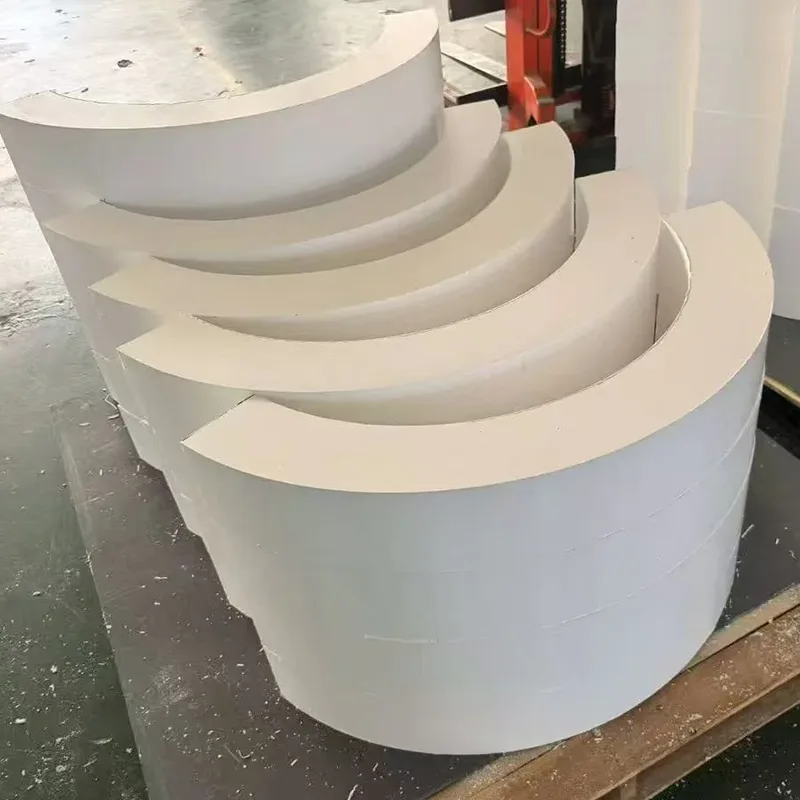

வடிவமைப்பு வெப்பநிலையில் வலுவாக இருக்க தொகுதி பொருள் தேர்ந்தெடுக்கப்பட்டது. உயர் அடர்த்தி பாலிசோசயனுரேட் (PIR) குளிர்ந்த நீர் மற்றும் கிளைகோல் வரிகளுக்கு வேலை செய்கிறது. செல்லுலார் கண்ணாடி -196°C வரையிலான கிரையோஜெனிக் சேவையைக் கையாளுகிறது மற்றும் பூஜ்ஜியத்திற்கு அருகில் உள்ள நீர் நீராவி ஊடுருவலை வழங்குகிறது. கால்சியம் சிலிக்கேட் நீராவி மற்றும் சூடான எண்ணெய் வரிகளை 650°C வரை எடுக்கும். பிளாக்கின் சுருக்க வலிமை முழு ஹைட்ரோடெஸ்ட் சுமைக்கு எதிராக சரிபார்க்கப்படுகிறது - இயக்க எடை மட்டுமல்ல - அது செயல்படும் போது நசுக்காது.
குளிர் குழாய்களில், ஈரப்பதம் உள்ளிழுப்பது மிகப்பெரிய நீண்ட கால அச்சுறுத்தலாகும். காப்புக்குள் ஊடுருவிச் செல்லும் நீராவி இறுதியில் குழாய் மேற்பரப்பை ஒடுக்கி, உறைய வைக்கும் அல்லது அரிக்கும். எங்கள் இன்சுலேடட் சப்போர்ட்ஸ் இன்சுலேஷன் பிளாக்கைச் சுற்றி ஒரு தொடர்ச்சியான உலோக சீல் காலருடன் கட்டப்பட்டுள்ளது. தளக் குழுவினர் பைப் இன்சுலேஷன் ஜாக்கெட்டை இந்தக் காலர் வரை இயக்கி, பிசின் அல்லது டேப் மூலம் சீல் செய்கிறார்கள். இடைவெளி இல்லை. கையால் வெட்டப்பட்ட இணைப்பு இல்லை. இறுக்கமாக இருக்கும் சுத்தமான, ஆய்வு செய்யக்கூடிய நீராவி முத்திரை.
பல தனிமைப்படுத்தப்பட்ட கோடுகள் வெப்பநிலையுடன் விரிவடைந்து சுருங்குகின்றன. ஒரு நிலையான ஆதரவு அந்த இயக்கத்தை எதிர்த்துப் போராடும். குறைந்த உராய்வு நெகிழ் மேற்பரப்பை நேரடியாக ஆதரவு சட்டசபையில் ஒருங்கிணைக்கிறோம். ஒரு பளபளப்பான துருப்பிடிக்காத எஃகு தாள் காப்புத் தொகுதியின் அடிப்பகுதியில் பிணைக்கப்பட்டுள்ளது (அல்லது அதன் கீழ் ஒரு சுமை விநியோகத் தகடு). ஒரு PTFE அல்லது கிராஃபைட்-செறிவூட்டப்பட்ட திண்டு அடிப்படைத் தட்டின் மேற்புறத்தில் பிணைக்கப்பட்டுள்ளது. குழாயின் சொந்த வெப்ப சக்திகள் அதைக் கடக்கக்கூடிய அளவுக்கு குறைவான உராய்வு குணகத்துடன் இரண்டு மேற்பரப்புகளும் ஒன்றோடொன்று சறுக்குகின்றன. முழு ஸ்லைடு இடைமுகமும் ஆதரவு அமைப்பிற்குள் இணைக்கப்பட்டுள்ளது, தூசி, கட்டம் மற்றும் நீர் ஆகியவற்றிலிருந்து பாதுகாக்கப்படுகிறது, எனவே இது கணினியின் ஆயுளுக்கு சுதந்திரமாக நகரும்.
ஒரு அலமாரியில் இருந்து காப்பிடப்பட்ட ஆதரவை நாங்கள் எடுப்பதில்லை. ஒவ்வொரு ஆர்டரும் உங்களுக்காக கட்டமைக்கப்பட்டுள்ளது:
குழாய் அளவு மற்றும் சுவர் தடிமன்
காப்பு பொருள் மற்றும் தடிமன்
இயக்க மற்றும் வடிவமைப்பு வெப்பநிலை
ஆதரவு சுமைகள் (டெட்வெயிட், ஹைட்ரோடெஸ்ட், அவ்வப்போது)
இயக்கத் தேவைகள் (அச்சு ஸ்லைடு, நிலையான நங்கூரம், பக்கவாட்டு வழிகாட்டி)
சுற்றுச்சூழல் வெளிப்பாடு (உட்புற, வெளிப்புறம், கடலோர, கழுவுதல், தீ மண்டலம்)
எஃகு பாகங்கள் ஹாட்-டிப் கால்வனேற்றப்பட்ட கார்பன் எஃகு நிலையானது, துருப்பிடிக்காத எஃகு (304L, 316L) அரிக்கும் அல்லது சுகாதாரமான பயன்பாடுகளுக்கு கிடைக்கிறது. அனைத்து கட்டமைப்பு வெல்டிங் சான்றளிக்கப்பட்ட நடைமுறைகளின் கீழ் தகுதிவாய்ந்த வெல்டர்களால் செய்யப்படுகிறது.
குளிர்ந்த நீர் மற்றும் மாவட்ட குளிர்ச்சி: ஒடுக்கம் இல்லை, சொட்டு சொட்டாக இல்லை, CUI இல்லை.
நீராவி மற்றும் சூடான நீர்: குறைந்தபட்ச வெப்ப இழப்பு, பாதுகாப்பான தொடுதல் வெப்பநிலை மற்றும் விரிவாக்கத்திற்கு இடமளிக்கும் ஸ்லைடு தட்டுகள்.
கிரையோஜெனிக் மற்றும் எல்என்ஜி: செல்லுலார் கிளாஸ் இன்சுலேஷன் பிளாக்குகள், துருப்பிடிக்காத எஃகு உடல்கள் மற்றும் கட்டமைப்பில் பனியை தடுக்கும் குளிர் காலணிகள்.
உணவு மற்றும் மருந்து: துருப்பிடிக்காத எஃகு, சுகாதாரமான முடிவுகள், இணைக்கப்பட்ட காப்பு மற்றும் முழு கழுவும் இணக்கத்தன்மை.
எண்ணெய் மற்றும் எரிவாயு: புளிப்பு சேவை பொருட்கள், தீ-மதிப்பிடப்பட்ட விருப்பங்கள் மற்றும் கடலோர மற்றும் கடல் சூழல்களுக்கான நீராவி-இறுக்கமான வடிவமைப்புகள்.
ஒவ்வொரு ஏற்றுமதியிலும் EN 10204 வகை 3.1 பொருள் சான்றிதழ்கள், சுருக்க வலிமை மற்றும் வெப்ப கடத்துத்திறன் மதிப்புகள் கொண்ட காப்பு தரவுத்தாள்கள், பரிமாண ஆய்வு அறிக்கைகள் மற்றும் தேவைப்படும் போது சுமை சோதனை சான்றிதழ்கள் ஆகியவை அடங்கும். எண்ணெய் மற்றும் எரிவாயு திட்டங்களுக்கு, நாங்கள் HIC சோதனை அறிக்கைகள் மற்றும் NACE இணக்க ஆவணங்களை வழங்க முடியும். உணவு-தர பயன்பாடுகளுக்கு, மேற்பரப்பு பூச்சு அறிக்கைகள் மற்றும் பொருள் அறிவிப்புகள் நிலையானவை.
கே: எந்த இன்சுலேஷன் வகையையும் தடிமனையும் பொருத்த முடியுமா?
ப: ஆம். உங்கள் சரியான குழாய் OD மற்றும் இன்சுலேஷன் தடிமனுக்கு இன்சுலேஷன் பிளாக்கை நாங்கள் இயந்திரமாக்குகிறோம், மேலும் உங்கள் இயக்க வெப்பநிலைக்கான தொகுதிப் பொருளைத் தேர்ந்தெடுக்கவும்.
கே: இயக்கம் தேவைப்பட்டால் ஸ்லைடு பிளேட் உட்பட முழுமையான யூனிட்டை வழங்குகிறீர்களா?
ப: ஆம். நாம் ஒரு PTFE அல்லது கிராஃபைட் ஸ்லைடு பிளேட்டை அடிவாரத்தில் ஒருங்கிணைக்கலாம், இவை அனைத்தும் ஆதரவு அமைப்பிற்குள் இணைக்கப்பட்டுள்ளன.
கே: இன்சுலேஷன் பிளாக் ஈரமாகாமல் தடுப்பது எப்படி?
ப: எஃகு ஆதரவு உடலில் தொகுதி முழுமையாக இணைக்கப்பட்டுள்ளது, மேலும் குழாய் காப்புக்கான தொடர்ச்சியான நீராவி தடை இணைப்புக்கான உலோக சீல் காலரை நாங்கள் வழங்குகிறோம்.
கே: எனது குழாய் துருப்பிடிக்காத எஃகு அல்லது சுகாதாரமான நிலைமைகள் தேவைப்பட்டால் என்ன செய்வது?
ப: 304L அல்லது 316L துருப்பிடிக்காத எஃகு முழு ஆதரவையும் ஊறுகாய் மற்றும் செயலற்ற மேற்பரப்புகளுடன் உருவாக்குகிறோம், கழுவுதல் மற்றும் உணவு தர சூழல்களுக்கு ஏற்றது.
கே: தீ மதிப்பிடப்பட்ட பதிப்பைப் பெற முடியுமா?
ப: ஆம். செல்லுலோசிக் அல்லது ஜெட் தீ வெளிப்பாட்டிற்காக மதிப்பிடப்பட்ட செயலற்ற தீ பாதுகாப்பு பொருட்களை நாம் இணைக்கலாம், தேவையான காலத்திற்கு சுமை தாங்கும் ஒருமைப்பாட்டைப் பராமரிக்கலாம்.
ஒரு காப்பிடப்பட்ட குழாய் ஆதரவு ஒரு பெரிய திட்டத்தில் ஒரு சிறிய கூறு ஆகும், ஆனால் தோல்வியுற்றது - நொறுக்கப்பட்ட காப்பு, ஒரு பிளவு நீராவி தடுப்பு, ஒரு கைப்பற்றப்பட்ட ஸ்லைடு தட்டு - திட்டமிடப்படாத பணிநிறுத்தத்தை கட்டாயப்படுத்தலாம். நாங்கள் ஒரு தசாப்தத்திற்கும் மேலாக இந்த ஆதரவைச் செய்து வருகிறோம், 45 க்கும் மேற்பட்ட நாடுகளுக்கு அனுப்புகிறோம், எங்கள் வணிகத்தில் 70% க்கும் அதிகமான வாடிக்கையாளர்களிடமிருந்து வருகிறது. அந்த பதிவு உள்ளது, ஏனென்றால் ஒவ்வொரு ஆதரவையும் நாங்கள் ஒரு பொறிக்கப்பட்ட அசெம்பிளியாக கருதுகிறோம், ஒரு பங்கு உருப்படி அல்ல. உங்கள் குழாய் அட்டவணை மற்றும் காப்பு விவரக்குறிப்புகளை எங்களுக்கு அனுப்பவும். ஒரு நாளுக்குள் பரிமாண முன்மொழிவையும் உறுதியான விலையையும் திருப்பித் தருவோம்.
