நிலையான வசந்த ஆதரவு

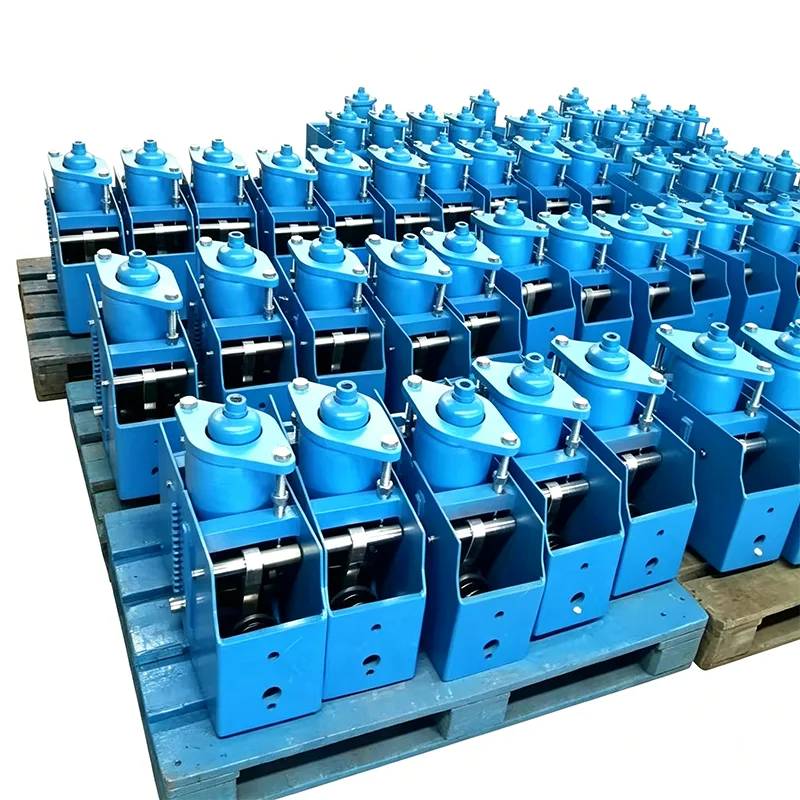

Yangzhou Tianshun பைப்லைன் டெக்னாலஜி கோ., லிமிடெட், 2012 இல் நிறுவப்பட்டது, 14 ஆண்டுகளாக குழாய் ஆதரவு தயாரிப்புகளை தயாரிப்பதில் கவனம் செலுத்துகிறது, தயாரிப்புகள் உலகம் முழுவதும் 40 க்கும் மேற்பட்ட நாடுகளில் சேவை செய்கின்றன. ஸ்டாண்டிங் கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் என்பது பைப்லைனுக்கு மேலே தூக்கும் இடம் இல்லாத மற்றும் கீழ் ஆதரவு தேவைப்படும் வேலை நிலைமைகளுக்காக சிறப்பாக வடிவமைக்கப்பட்ட ஒரு தயாரிப்பு ஆகும். இது எஃகு கற்றைகள், கான்கிரீட் அடித்தளங்கள் அல்லது அடித்தளத்தின் வழியாக ஆதரவு தளங்களில் வைக்கப்படுகிறது, குழாய்களுக்கு நிலையான மேல்நோக்கி ஆதரவு சக்தியை வழங்குகிறது, மேலும் விண்வெளி-கட்டுப்படுத்தப்பட்ட சூழ்நிலைகளில் குழாய் இடப்பெயர்ச்சி இழப்பீட்டு சிக்கலை சரியாக தீர்க்கிறது.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

நிற்கும் வகையை ஏன் தேர்வு செய்ய வேண்டும்? விண்வெளி-கட்டுப்படுத்தப்பட்ட காட்சிகளுக்கான தீர்வு

நடைமுறை பொறியியலில், பல பைப்லைன்கள் மேல் இடைநீக்க தீர்வுகளை ஏற்க முடியாது மற்றும் கீழ் ஆதரவைப் பயன்படுத்த வேண்டும்:

▶  பைப் கேலரிகளில் கீழ் அடுக்கு பைப்லைன்கள்: மிகக் குறைந்த லேயர் பைப்லைன்களுக்கு மேல் இடைநீக்க எஃகு கட்டமைப்பு கற்றைகள் இல்லை

▶  உபகரணத்தின் மேல் பைப்லைன்கள்: உபகரணங்களுக்கு மேலே நேரடியாக அமைக்கப்பட்ட குழாய்கள், மேலே தூக்கும் புள்ளிகள் இல்லை

▶  கான்கிரீட் அகழிகளில் பைப்லைன்கள்: குறுகிய மேல் இடைவெளி கொண்ட குழாய் அகழிகளில் குழாய்கள்

▶  பெரிய விட்டம் கொண்ட பைப்லைன்கள்: DN800க்கு மேல் உள்ள குழாய்கள், அதிக நீளமான சஸ்பென்ஷன் கம்பிகள் உறுதியற்ற தன்மைக்கு ஆளாகின்றன.

▶  அதிர்வு உணர்திறன் பைப்லைன்கள்: பம்ப் இன்லெட் மற்றும் அவுட்லெட் பைப்லைன்கள், சஸ்பென்ஷனை விட கீழ் ஆதரவு சிறந்த நிலைப்புத்தன்மை கொண்டது

▶  ரெட்ரோஃபிட் திட்டங்கள்: தற்போதுள்ள எஃகு கட்டமைப்புகள் புதிய லிஃப்டிங் புள்ளிகளைச் சேர்க்க முடியாது, அடித்தளத்தின் ஆதரவு மட்டுமே கிடைக்கும்

இந்த சூழ்நிலைகளில், நிலையான ஸ்பிரிங் ஆதரவு மட்டுமே சாத்தியமான நிலையான சக்தி ஆதரவு தீர்வு.

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள்	உதாரணம்
மாதிரி / தொடர்	PH, LH, CA, CS, TH
சுமை திறன் (இயக்குதல்)	0.1 kN - 500 kN
மொத்த பயணம்	50 மிமீ, 100 மிமீ, 200 மிமீ, 400 மிமீ
உண்மையான பயணம்	600 மிமீ வரை
சுமை விலகல் (சகிப்புத்தன்மை)	±5% (தரநிலை) / ±3% (அதிக ப்ரிக்.)
நிறுவல் நிலை	கிடைமட்ட / செங்குத்து
வீட்டு முடித்தல்	ஹாட் டிப் கால்வனேற்றப்பட்ட / எபோக்சி
இயக்க வெப்பநிலை.	-20°C முதல் +80°C (சுற்றுப்புறம்)
ஸ்பிரிங் காயில் மெட்டீரியல்	60Si2Mn / 50CrVA
சுமை சரிசெய்தல் வரம்பு	±10% (புலம் சரிசெய்தல்)

விரிவான ஒப்பீடு: நிற்கும் வகை மற்றும் இடைநீக்க வகை

ஒப்பீட்டு அளவு	நிலையான வசந்த ஆதரவு	சஸ்பென்ஷன் வகை கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங் ஹேங்கர்
நிறுவல் முறை	கீழே வேர்விடும், மேல்நோக்கி ஆதரவு	மேல் வேர்விடும், கீழ்நோக்கி இடைநீக்கம்
இடம் தேவை	கீழ் ஆதரவு தளம் தேவை	மேல் எஃகு அமைப்பு கற்றை தேவைப்படுகிறது
மொத்த உயரம்	குறைந்த (300-600 மிமீ)	உயர் (800-1500 மிமீ சஸ்பென்ஷன் கம்பி உட்பட)
பக்கவாட்டு நிலைத்தன்மை	நல்ல, பரந்த அடிப்படை, எதிர்ப்பு பக்கவாட்டு இடப்பெயர்ச்சி	ஸ்விங்கிங்கிற்கு வாய்ப்புள்ள சராசரி, நீண்ட சஸ்பென்ஷன் கம்பி
அதிர்வு எதிர்ப்பு செயல்திறன்	சிறந்த, அசைக்காமல் நேரடி ஆதரவு	சராசரி, சஸ்பென்ஷன் ராட் அதிர்வுக்கு ஆளாகிறது
நிறுவல் சிரமம்	எளிய, நேரடியாக இடம் மற்றும் நிலை	சிக்கலானது, சஸ்பென்ஷன் கம்பியை சரிசெய்ய அதிக உயரத்தில் செயல்பட வேண்டும்
பராமரிப்பு அணுகல்	நல்லது, தரையில் அல்லது மேடையில் இயங்கக்கூடியது	ஏழை, அதிக உயரத்தில் செயல்பட வேண்டும்
சுமை பரிமாற்றம்	கீழ் கட்டமைப்புக்கு நேரடியாக மாற்றப்பட்டது	சஸ்பென்ஷன் கம்பி மற்றும் எஃகு அமைப்பு மூலம் மாற்றப்பட்டது
பொருந்தக்கூடிய குழாய் விட்டம்	அனைத்து குழாய் விட்டம், குறிப்பாக பெரிய விட்டம் பொருத்தமானது	சிறிய மற்றும் நடுத்தர விட்டம், பெரிய விட்டம் அதிக நீளமான கம்பி
பொருந்தக்கூடிய இடப்பெயர்ச்சி திசை	முக்கியமாக மேல்நோக்கி இடப்பெயர்ச்சி	முக்கியமாக கீழ்நோக்கிய இடப்பெயர்ச்சி

தயாரிப்பு கட்டமைப்பு மற்றும் முக்கிய அம்சங்கள்

ஸ்டாண்டிங் கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் செங்குத்து பெட்டி அமைப்பை ஏற்றுக்கொள்கிறது, முக்கியமாக பின்வரும் பகுதிகளைக் கொண்டது:

அடிப்படை தட்டு: சுமைகளை சிதறடிப்பதற்கும் நிலைத்தன்மையை உறுதி செய்வதற்கும் பரந்த கீழ் தட்டு

ஸ்பிரிங் பாக்ஸ்: பில்ட்-இன் கான்ஸ்டன்ட் ஃபோர் ஸ்பிரிங் மெக்கானிசம், செங்குத்தாக அமைக்கப்பட்டது

ஆதரவு மேல் தட்டு: பைப்லைன் குழாய் ஆதரவுடன் இணைக்கப்பட்டால், உயரத்தை நன்றாகச் சரிசெய்யலாம்

இடப்பெயர்ச்சி காட்டி: எளிதாக கவனிப்பதற்காக பக்கத்தில் காட்சிப்படுத்தப்பட்டது

பூட்டுதல் சாதனம்: போக்குவரத்து மற்றும் நிறுவலின் போது வசந்தத்தை பூட்டுகிறது

முக்கிய அம்சங்கள்

மிகக் குறைந்த உயர வடிவமைப்பு

செங்குத்து ஸ்பிரிங் ஏற்பாடு, ஒட்டுமொத்த உயரம் அதே விவரக்குறிப்பின் இடைநீக்க வகையை விட 40% குறைவு

குழாய் அகழிகள் மற்றும் உபகரண அறைகள் போன்ற குறைந்த தரை உயரம் கொண்ட இடத்திற்கு ஏற்றது

சிறப்பு வேலை நிலைமைகளுக்குத் தனிப்பயனாக்கக்கூடிய குறுகிய விவரக்குறிப்புகள்

சிறந்த நிலைத்தன்மை

அடிப்படை பகுதி இடைநீக்க வகையை விட 3 மடங்கு பெரியது, குறைந்த ஈர்ப்பு மையம்

பைப்லைன் கிடைமட்ட உந்துதல் கீழ் கவிழ்ப்பது எளிதானது அல்ல

அதிர்வு வேலை நிலைமைகளின் கீழ் சஸ்பென்ஷன் ராட் ஸ்விங்கிங் பிரச்சனை இல்லை

வசதியான நிறுவல் மற்றும் பராமரிப்பு

தரை நிறுவல், அதிக உயரத்தில் செயல்பாடு தேவையில்லை

நேரடியாக அடித்தளத்தில் வைக்கவும், சமன் செய்த பிறகு சரிசெய்யவும்

மேலே உள்ள சரிசெய்தல் போல்ட், தரையில் நிற்கும் போது இயக்கக்கூடியது

பராமரிப்பு மற்றும் மாற்றத்திற்காக குழாய்களை அகற்ற வேண்டிய அவசியமில்லை, வசந்த சட்டசபையை நேரடியாக இழுக்கவும்

வலுவான இடப்பெயர்ச்சி தழுவல்

குழாய்களின் மேல்நோக்கி வெப்ப இடப்பெயர்ச்சியுடன் வேலை நிலைமைகளுக்கு குறிப்பாக பொருத்தமானது

கீழ்நோக்கிய இடப்பெயர்ச்சிக்கு ஏற்றவாறு, தலைகீழாக நிறுவவும்

பக்கவாட்டு இடமாற்றம் நிலையான சக்தி செயல்திறனை பாதிக்காது

வழக்கமான பயன்பாட்டு சூழ்நிலை பகுப்பாய்வு

விண்ணப்ப காட்சி	வேலை நிலைமை பண்புகள்	நிற்கும் வகையை ஏன் தேர்வு செய்ய வேண்டும்
பைப் கேலரிகளில் கீழ் அடுக்கு பைப்லைன்கள்	மிகக் குறைந்த அடுக்கு குழாய்கள், மேலே எஃகு கற்றைகள் இல்லை	குழாய் கேலரி தரையிலிருந்து மேல்நோக்கி மட்டுமே ஆதரிக்க முடியும்
பம்ப் இன்லெட் மற்றும் அவுட்லெட் பைப்லைன்கள்	பெரிய அதிர்வு, உந்துதல் உணர்திறன்	நிலையான கீழ் ஆதரவு, அதிர்வு பரிமாற்றத்தை குறைக்கிறது
வெப்பப் பரிமாற்றிகளின் மேல் குழாய்கள்	உபகரணங்கள் ஷெல் மேலே ஏற்பாடு	உபகரணங்களின் மேல் தூக்கும் புள்ளிகள் இல்லை, நேரடி ஆதரவு
குழாய் அகழிகளில் குழாய்கள்	கான்கிரீட் குழாய் அகழிகள், குறுகிய இடம்	போதுமான மேல் இடம் இல்லை, இடைநீக்கம் சாத்தியமற்றது
பெரிய விட்டம் கொண்ட நீராவி குழாய்கள்	DN800க்கு மேல், அதிக எடை	அதிக நீளமான சஸ்பென்ஷன் கம்பி உறுதியற்ற தன்மைக்கு ஆளாகிறது
ரெட்ரோஃபிட் திட்ட குழாய்கள்	தற்போதுள்ள எஃகு கட்டமைப்புகளை துளையிட முடியாது	ஆதரவுக்காக இருக்கும் கான்கிரீட் அடித்தளத்தைப் பயன்படுத்தவும்
அமுக்கி குழாய்கள்	துடிப்பு ஓட்டத்தால் ஏற்படும் அதிர்வு	உறுதியான ஆதரவு + நிலையான சக்தி இழப்பீடு, நல்ல அதிர்வு தணிப்பு விளைவு

ஆன்-சைட் நிறுவல் மற்றும் ஆணையிடுதல் வழிகாட்டி (14 வருட பொறியியல் அனுபவத்தின் அடிப்படையில்)

முன் நிறுவல் ஆய்வு

1. தயாரிப்பு மாதிரி வடிவமைப்பு வரைபடங்களுடன் ஒத்துப்போகிறதா என்பதைச் சரிபார்க்கவும்

2. பூட்டுதல் சாதனம் அப்படியே உள்ளதா மற்றும் போக்குவரத்தின் போது தளர்வு உள்ளதா என்பதைச் சரிபார்க்கவும்

3. அடிப்படை சமதளத்தை சரிபார்க்கவும், சிதைவு 2 மிமீக்கு மேல் இருந்தால் திருத்தம் தேவை

நிறுவல் படிகள்

1.அடித்தள நிலைப்படுத்தல்: ஆதரவு அடித்தள மேற்பரப்பின் நிலைப் பிழை ≤2mm/m

2.பொசிஷனிங் மற்றும் ஃபிக்சிங்: ஸ்டேண்டிங் கான்ஸ்டன்ட் ஸ்பிரிங் ஆதரவை நிலையில் வைக்கவும், வெல்ட் அல்லது போல்ட் அடித்தளத்தை அடித்தளமாக சரிசெய்யவும்

3.பைப்லைன் இணைப்பு: பைப்லைன் குழாய் ஆதரவை அடைப்பு மேல் தட்டுடன் இணைக்கவும், குளிர் நிலை இடப்பெயர்ச்சியை ஒதுக்கவும்

4.சுமை அமைப்பு: வடிவமைப்பு தேவைகளுக்கு ஏற்ப மேல் போல்ட்டை சரிசெய்து, குளிர் நிலை நிலையுடன் காட்டி தகட்டை சீரமைக்கவும்

5.திறத்தல்: நிறுவிய பின் போக்குவரத்து பூட்டுதல் போல்ட்களை அகற்றவும்

6.ஆய்வு மற்றும் உறுதிப்படுத்தல்: உறுதிப்படுத்தல் காட்டி தடையின்றி சுதந்திரமாக நகரும்

பொதுவான பிரச்சனை கையாளுதல்

ஆன்-சைட் பிரச்சனை	காரணம் பகுப்பாய்வு	தீர்வு
காட்டி நகரவில்லை	பூட்டுதல் போல்ட் அகற்றப்படவில்லை	அனைத்து பூட்டுதல் போல்ட்களையும் அகற்றவும்
பெரிய சுமை விலகல்	உண்மையான பைப்லைன் எடை வடிவமைப்புக்கு முரணானது	ஃபைன்-டியூன் மேல் சரிசெய்தல் போல்ட்
அடித்தளம் நடுங்குகிறது	சீரற்ற அடித்தளம்	சமன் செய்ய கீழே ஷிம்களைச் சேர்க்கவும்
மேல் தட்டு சாய்தல்	பைப்லைன் விசித்திரம்	மையப்படுத்துவதற்கு குழாய் ஆதரவை சரிசெய்யவும்

தரக் கட்டுப்பாடு மற்றும் சரிபார்ப்பு

ஒவ்வொரு தயாரிப்புக்கும் ஏற்றுமதிக்கு முன் விரிவான உள்-வீட்டு சோதனை செய்யப்படுகிறது

ஏற்றுமதிக்கு முன், ஒவ்வொரு தயாரிப்பும் ஒரு முழுமையான உள் சோதனை செயல்முறைக்கு செல்கிறது. இந்த செயல்முறையில் பரிமாண மற்றும் காட்சி ஆய்வு, PMI (நேர்மறை பொருள் அடையாளம்), கடினத்தன்மை சோதனை, MT/PT அழிவில்லாத சோதனை, பொருந்தக்கூடிய இடங்களில், சுமை-இடப்பெயர்ச்சி வளைவுகளுடன் கூடிய வசந்த சுமை சோதனை மற்றும் பூச்சு தடிமன் அளவீடு ஆகியவை அடங்கும். தொழிற்சாலை சோதனை அறிக்கைகள் (FTR) மற்றும் பொருள் சோதனை அறிக்கைகள் (MTR) வழங்கப்படுகின்றன.

மூன்றாம் தரப்பு அங்கீகாரம் பற்றிய தெளிவு

ஐஎல்ஏசி அங்கீகாரம் பெற்ற மூன்றாம் தரப்பு சோதனைக்கு உள்பட்ட சோதனைகள் ஒரே மாதிரியானவை அல்ல. மூன்றாம் தரப்பு சாட்சிய சோதனை அல்லது ஆய்வக சோதனை தேவைப்பட்டால், அது ஒரு தனி விருப்ப சேவையாக வழங்கப்படலாம்.

விருப்பமான மூன்றாம் தரப்பு ஆய்வு சேவைகள் (தனியாக மேற்கோள் காட்டப்பட்டுள்ளது)

1. பொருள் சோதனை

இந்த சேவையானது இரசாயன கலவை பகுப்பாய்வு, இழுவிசை சோதனை, சார்பி குறைந்த வெப்பநிலை தாக்க சோதனை மற்றும் கடினத்தன்மை சோதனை ஆகியவற்றை உள்ளடக்கியது.

2. வெல்ட் என்டிடி

காந்த துகள் சோதனை (MT), திரவ ஊடுருவல் சோதனை (PT), அல்ட்ராசோனிக் சோதனை (UT) மற்றும் ரேடியோகிராஃபிக் சோதனை (RT) ஆகியவை கிடைக்கக்கூடிய முறைகளில் அடங்கும்.

3. ஸ்பிரிங் லோட் செயல்திறன் சோதனை

சுமை இடப்பெயர்ச்சி வளைவுகள் சேர்க்கப்பட்டுள்ளன.

4. ஹாட்-டிப் கால்வனைசிங் / எபோக்சி பூச்சு அரிப்பு பாதுகாப்பு ஆய்வு

5. சாட்சி சோதனை, தொழிற்சாலை கண்காணிப்பு மற்றும் முன் ஏற்றுமதி ஆய்வு (PSI)

எங்கள் தனித்துவமான நன்மைகள்

LISEGA சர்வதேச குழாய் ஆதரவு அமைப்புக்கு எதிராக தரப்படுத்தப்பட்டது

எங்கள் தயாரிப்பு சுமை துல்லியம், சோதனை தரநிலைகள் மற்றும் ஆவண அமைப்புகள் ஆகியவை LISEGA சர்வதேச குழாய் ஆதரவு அமைப்புக்கு எதிராக தரப்படுத்தப்பட்டுள்ளன.

நிலையான உள்நாட்டு சப்ளையரைக் காட்டிலும் அதிகம்

உற்பத்தியை மட்டுமே வழங்கும் நிலையான உள்நாட்டு உற்பத்தியாளர்களைப் போலல்லாமல், ஒவ்வொரு ஸ்பிரிங் யூனிட்டிலும் சுமை இடப்பெயர்ச்சி வளைவை நாங்கள் வழங்குகிறோம். மூன்றாம் தரப்பு SGS சோதனை மற்றும் சாட்சி ஆய்வுகளை ஏற்பாடு செய்வதற்கும் நாங்கள் உதவுகிறோம், மேலும் வெளிநாட்டு திட்டங்களுக்கான PE/CPE பொறியாளர்களின் ஆவண மதிப்பாய்வுகளை நாங்கள் ஆதரிக்கிறோம்.

சேவை மற்றும் ஆதரவு

▶  தேர்வு ஆதரவு: நிற்கும் வகை தீர்வுக்கான சாத்தியத்தை உறுதிப்படுத்த நிறுவல் இடத்தை சரிபார்ப்பை வழங்கவும்

▶  தனிப்பயனாக்கப்பட்ட சேவை: ஆன்-சைட் இடத்தின்படி தனிப்பயன் சிறப்பு உயரம் மற்றும் சிறப்பு அடிப்படை அளவு

▶  நிறுவல் வழிகாட்டுதல்: விரிவான நிறுவல் கையேட்டை வழங்கவும், முக்கிய திட்டப்பணிகளுக்கு ஆன்-சைட் வழிகாட்டுதல் கிடைக்கும்

▶  டெலிவரி சுழற்சி: வழக்கமான மாடல்களுக்கு 7-10 நாட்கள், தனிப்பயனாக்கப்பட்ட தயாரிப்புகளுக்கு 15-20 நாட்கள்

▶  தர உத்தரவாதம்: 2 வருட தயாரிப்பு உத்தரவாதம், வாழ்நாள் தொழில்நுட்ப ஆதரவு

▶  உதிரி பாகங்கள் வழங்கல்: பொதுவான மாடல் ஸ்பிரிங் அசெம்பிளிகள் கையிருப்பில் உள்ளன, 48 மணிநேரத்திற்குள் டெலிவரி செய்யப்படும்

ஸ்டாண்டிங் கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் என்பது விண்வெளி-கட்டுப்படுத்தப்பட்ட வேலை நிலைமைகளில் நிலையான விசை குழாய் ஆதரவுக்கான நம்பகமான தீர்வாகும். கடந்த 14 ஆண்டுகளில், உலகெங்கிலும் உள்ள நூற்றுக்கணக்கான திட்டங்களுக்கு இடைநீக்க தீர்வுகளை செயல்படுத்த முடியாது என்ற சிக்கலை நாங்கள் தீர்த்துவிட்டோம், மேலும் எங்கள் தயாரிப்புகள் நிலையானதாக செயல்பட்டு வாடிக்கையாளர்களால் ஒருமனதாக அங்கீகரிக்கப்பட்டுள்ளன.
