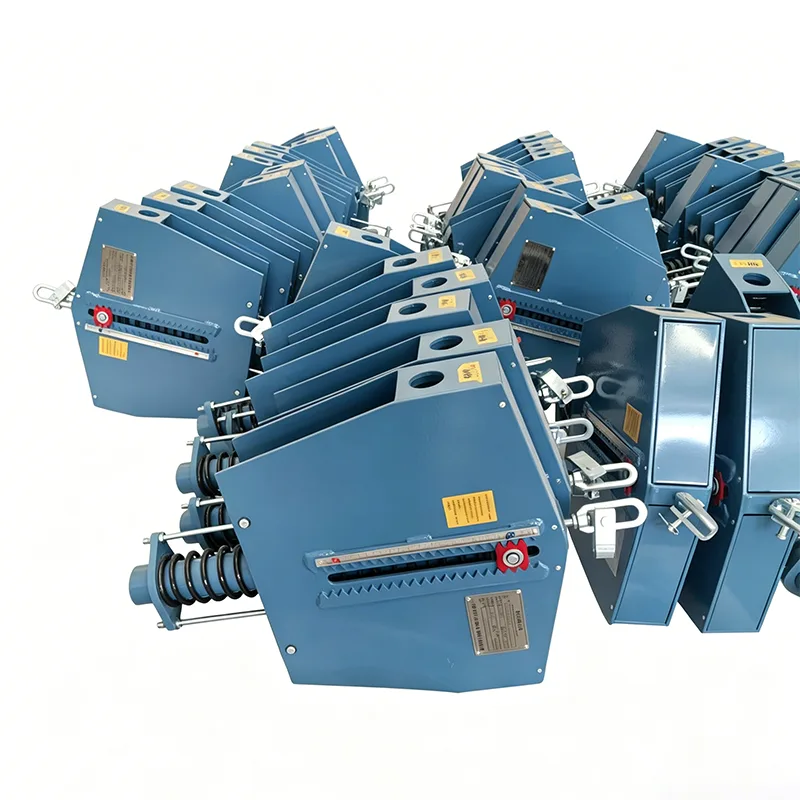

பைப்லைனுக்கான நிலையான வசந்த ஆதரவு

Tianshun 40+ நாடுகளில் குழாய் ஆதரவு தீர்வுகளில் 14 ஆண்டுகள் சரிபார்க்கப்பட்ட பொறியியல் அனுபவத்தை வழங்குகிறது. நிறுவப்பட்ட உற்பத்தியாளர் என்ற முறையில், பைப்லைனுக்கான கான்ஸ்டன்ட் ஸ்பிரிங் ஆதரவை நாங்கள் உற்பத்தி செய்கிறோம், இது பைப்லைன் வெப்ப இடமாற்றத்தின் போது நிலையான ஆதரவு சக்தியை வழங்குகிறது. இந்த அனுபவம் வாய்ந்த சப்ளையர் அடிப்படை வகை ஆதரவு தயாரிப்புகளை வழங்குகிறது, இது கூடுதல் அழுத்தத்தை நீக்குகிறது மற்றும் குழாய் சேதம் மற்றும் உபகரணங்கள் செயலிழப்பதைத் தடுக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பைப்லைனுக்கான நிலையான வசந்த ஆதரவு

தொழில்துறை குழாய் அமைப்புகளின் செயல்பாட்டின் போது, ஆதரவு தீர்வுகளின் தவறான தேர்வு பெரும்பாலும் தொடர்ச்சியான சிக்கல்களுக்கு வழிவகுக்கிறது:

▶ அதிகப்படியான குழாய் அழுத்தம்: உயர் வெப்பநிலை குழாய்கள் வெப்ப இடப்பெயர்ச்சிக்கு உள்ளாகும்போது, துணை விசையில் ஏற்படும் மாற்றங்கள் வெல்ட் விரிசல் மற்றும் மூட்டு கசிவை ஏற்படுத்துகின்றன

▶ உபகரண இடைமுக சேதம்: குழாய்களின் வெப்ப விரிவாக்க உந்துதல் பம்ப்கள் மற்றும் கம்ப்ரசர்கள் போன்ற உணர்திறன் வாய்ந்த உபகரணங்களுக்கு அனுப்பப்படுகிறது, இதன் விளைவாக உபகரணங்கள் ஆஃப்செட் அல்லது சீல் செயலிழப்பு

▶ ஆதரவு மற்றும் ஹேங்கர் நெரிசல் தோல்வி: முறையற்ற நிறுவல் மற்றும் இயக்குதல் நீரூற்றுகள் சாதாரணமாக வேலை செய்வதைத் தடுக்கிறது, இதனால் பைப்லைன் தொய்வு மற்றும் சிதைவு ஏற்படுகிறது

▶ அதிக செயல்பாடு மற்றும் பராமரிப்பு செலவுகள்: அடிக்கடி பராமரிப்பு மற்றும் மாற்றுதல் உற்பத்தி தொடர்ச்சியைப் பாதிக்கிறது

இந்த பொதுவான தொழில் பிரச்சினைகளுக்கு தீர்வு காண, 14 வருட பொறியியல் நடைமுறையால் சரிபார்க்கப்பட்ட முதிர்ந்த தீர்வை நாங்கள் வழங்குகிறோம் - பைப்லைனுக்கான நிலையான வசந்த ஆதரவு.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

Constant Spring Support Load-Displacement Type-Test Curve

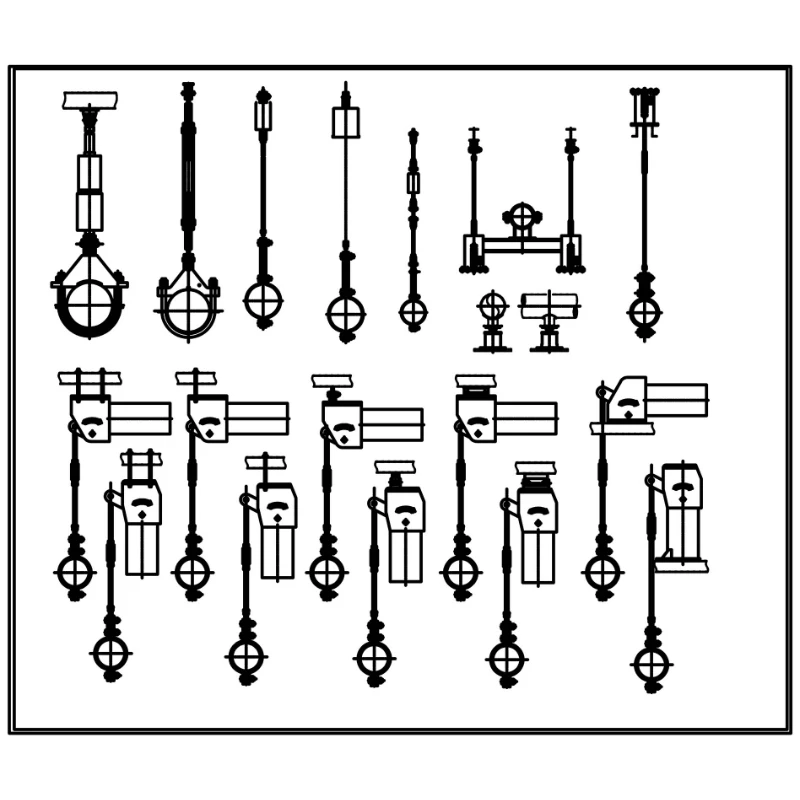

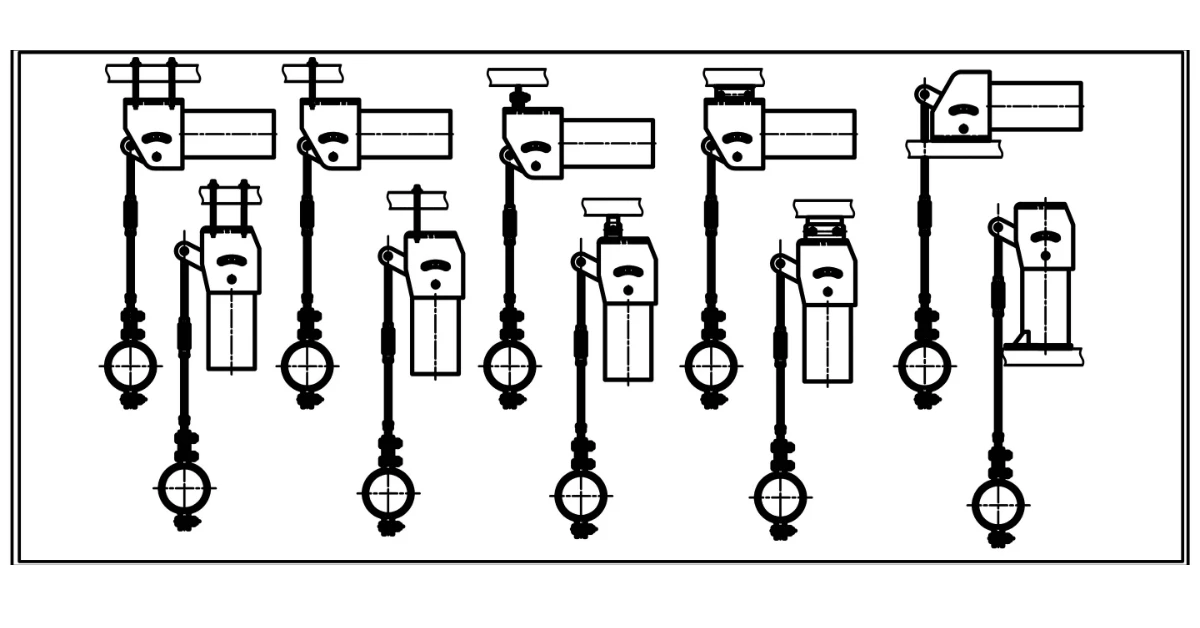

Constant Spring Supports

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள்	உதாரணம்
மாதிரி / தொடர்	PH, LH, CA, CS, TH
சுமை திறன் (இயக்குதல்)	0.1 kN - 500 kN
மொத்த பயணம்	50 மிமீ, 100 மிமீ, 200 மிமீ, 400 மிமீ
உண்மையான பயணம்	600 மிமீ வரை
சுமை விலகல் (சகிப்புத்தன்மை)	±5% (தரநிலை) / ±3% (அதிக ப்ரிக்.)
நிறுவல் நிலை	கிடைமட்ட / செங்குத்து
வீட்டு முடித்தல்	ஹாட் டிப் கால்வனேற்றப்பட்ட / எபோக்சி
இயக்க வெப்பநிலை.	-20°C முதல் +80°C (சுற்றுப்புறம்)
ஸ்பிரிங் காயில் மெட்டீரியல்	60Si2Mn / 50CrVA
சுமை சரிசெய்தல் வரம்பு	±10% (புலம் சரிசெய்தல்)

தயாரிப்பு நிலைப்படுத்தல் மற்றும் முக்கிய மதிப்பு

பைப்லைனுக்கான கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் என்பது பைப்லைன்களின் கீழ் ஆதரவுக்காக பிரத்யேகமாக வடிவமைக்கப்பட்ட ஒரு அடிப்படை வகை கான்ஸ்டன்ட் ஃபோர்ஸ் சப்போர்ட் சாதனம், பைப்லைனுக்கு மேலே தூக்கும் இடம் இல்லாத வேலை நிலைமைகளுக்கு ஏற்றது மற்றும் அடித்தளம் அல்லது மேடையில் இருந்து மேல்நோக்கி ஆதரவு தேவைப்படுகிறது.

ஹேங்கர் வகைகளிலிருந்து வேறுபட்டது, நிலையான விசை வசந்த ஆதரவு நேரடியாக எஃகு கற்றைகள், கான்கிரீட் அடித்தளங்கள் அல்லது துணை எஃகு கட்டமைப்புகள் மீது வைக்கப்பட்டு, அடித்தளத்தின் வழியாக குழாயின் அடிப்பகுதியுடன் இணைக்கப்பட்டுள்ளது. குழாயின் செங்குத்து வெப்ப இடப்பெயர்ச்சியின் முழு செயல்முறையிலும், இது எப்போதும் ± 5% க்குள் கட்டுப்படுத்தப்படும் சுமை மாற்ற விகிதத்துடன் நிலையான துணை சக்தியை வெளியிடுகிறது, வெப்ப இடப்பெயர்ச்சியால் ஏற்படும் கூடுதல் அழுத்தத்தை அடிப்படையில் நீக்குகிறது.

2012 இல் நிறுவப்பட்டதிலிருந்து, Yangzhou Tianshun பைப்லைன் டெக்னாலஜி பல்லாயிரக்கணக்கான குழாய் ஆதரவு தயாரிப்புகளை உலகெங்கிலும் 40 க்கும் மேற்பட்ட நாடுகளில் மின்சாரம் மற்றும் பெட்ரோகெமிக்கல் திட்டங்களுக்காக வழங்கியுள்ளது, இது வளமான ஆன்-சைட் பயன்பாட்டு அனுபவத்தைக் குவிக்கிறது.

தேர்வு வழிகாட்டி: கான்ஸ்டன்ட் ஃபோர்ஸ் ஆதரவை எப்போது தேர்வு செய்வது

தொழில்துறை தரநிலை NB/T 47038—2019 கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங் சப்போர்ட்ஸ் மற்றும் ஹேங்கர்களின் படி, பொறியியல் பயிற்சி அனுபவத்துடன் இணைந்து, தேர்வு அளவுகோல்கள் பின்வருமாறு:

தீர்ப்பு நிபந்தனை	பரிந்துரைக்கப்பட்ட தீர்வு
குழாய் செங்குத்து வெப்ப இடப்பெயர்ச்சி ＞ 12 மிமீ	நிலையான சக்தி வசந்த ஆதரவுகள் மற்றும் ஹேங்கர்களுக்கு முன்னுரிமை கொடுங்கள்
பைப்லைன் செங்குத்து வெப்ப இடப்பெயர்ச்சி ≤ 12mm	மாறி விசை வசந்த ஆதரவுகள் மற்றும் ஹேங்கர்கள் விருப்பமானவை
சுமை மாற்ற விகிதம் தேவை ≤ 6%	கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங் சப்போர்ட்ஸ் மற்றும் ஹேங்கர்கள் தேர்ந்தெடுக்கப்பட வேண்டும்
உணர்திறன் கருவிகளுடன் இணைக்கப்பட்டுள்ளது (நீராவி விசையாழிகள், குழாய்கள், கம்ப்ரசர்கள்)	கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங் சப்போர்ட்ஸ் மற்றும் ஹேங்கர்கள் தேர்ந்தெடுக்கப்பட வேண்டும்
குழாய்க்கு மேலே தூக்கும் இடம் இல்லை	பைப்லைனுக்கான கான்ஸ்டன்ட் ஸ்பிரிங் ஆதரவைத் தேர்வு செய்யவும் (அடிப்படை வகை ஆதரவு)
குழாய்க்கு மேலே எஃகு அமைப்பு விட்டங்கள்	கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங் ஹேங்கர்கள் விருப்பமானவை

தேர்வுக்கான தேவையான அளவுருக்கள் (துல்லியமான பொருத்தத்திற்கு வழங்கவும்):

▶ பைப்லைன் வேலை சுமை (பைப்லைன் எடை, நடுத்தர மற்றும் காப்பு அடுக்கு உட்பட)

▶ குளிர்ந்த நிலையிலிருந்து வெப்ப நிலைக்கு குழாய்களின் செங்குத்து வெப்ப இடப்பெயர்ச்சி மதிப்பு

▶ பணிச் சூழலின் வெப்பநிலை வரம்பு

▶ ஆன்-சைட் நிறுவல் இடக் கட்டுப்பாடுகள்

▶ எக்ஸிகியூஷன் நிலையான தேவைகள் (தேசிய தரநிலை / இரசாயன தரநிலை / சக்தி தரநிலை)

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

அளவுரு வகை	தொழில்நுட்ப குறிகாட்டிகள்	கருத்துக்கள்
ஏற்ற வரம்பு	0.5kN ~ 800kN	தனிப்பயனாக்கக்கூடிய சூப்பர் பெரிய சுமை விவரக்குறிப்புகள்
இடப்பெயர்ச்சி வரம்பு	50 மிமீ ~ 400 மிமீ	20% இடப்பெயர்ச்சி விளிம்பு பரிந்துரைக்கப்படுகிறது
சுமை நிலைத்தன்மை	≤±5%	≤6% தேசிய தரநிலை தேவையை விஞ்சுகிறது
வேலை வெப்பநிலை	-20℃ ~ 450℃	சிறப்பு வேலை நிலைமைகளுக்கு தனிப்பயனாக்கக்கூடியது
சுமை சரிசெய்தல் வரம்பு	±10%	ஆன்-சைட் நன்றாக சரிசெய்தல் கிடைக்கிறது
நிறுவல் வகை	அடிப்படை வகை ஆதரவு	கீழே வேர்விடும் நிறுவல்
செயல்படுத்தும் தரநிலைகள்	NB/T 47038, HG/T 20644, GB/T 17116	வாடிக்கையாளர்-குறிப்பிட்ட தரநிலைகளைப் பின்பற்றலாம்
வசந்த பொருள்	60Si2MnA ஸ்பிரிங் ஸ்டீல்	வெற்றிட வெப்ப சிகிச்சை செயல்முறை
ஷெல் பொருள்	Q345B கட்டமைப்பு எஃகு	ஒருங்கிணைந்த வெல்டிங் உருவாக்கம்

வெவ்வேறு ஆதரவு தீர்வுகளின் செயல்திறன் ஒப்பீடு

ஒப்பீட்டு பொருள்	கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங் ஆதரவு	மாறி விசை வசந்த ஆதரவு	உறுதியான நிலையான ஆதரவு
சுமை மாற்ற விகிதம்	≤±5%	15%~25%	100% (இடப்பெயர்ச்சி இழப்பீடு இல்லை)
பொருந்தக்கூடிய இடப்பெயர்ச்சி	＞12 மிமீ, அதிகபட்சம் 500 மிமீ	≤50மிமீ	0 (இடமாற்றம் இல்லை)
குழாய் அழுத்தத்தில் தாக்கம்	கிட்டத்தட்ட கூடுதல் மன அழுத்தம் இல்லை	சில கூடுதல் மன அழுத்தம்	கடுமையான மன அழுத்த செறிவு
உபகரணங்கள் பாதுகாப்பு	சிறந்த, குறைந்தபட்ச உந்துதல்	சராசரி	மோசமான, உந்துதல் நேரடியாக பரவுகிறது
கட்டமைப்பு சிக்கலானது	ஒப்பீட்டளவில் உயர்ந்தது	எளிமையானது	எளிமையானது
கொள்முதல் செலவு	ஒப்பீட்டளவில் உயர்ந்தது	நடுத்தர	குறைந்த
முழு வாழ்க்கை சுழற்சி செலவு	குறைந்த (பராமரிப்பு இல்லாத, நீண்ட சேவை வாழ்க்கை)	நடுத்தர	அதிகபட்சம் (அடிக்கடி பராமரிப்பு)
பரிந்துரைக்கப்பட்ட காட்சிகள்	உயர் வெப்பநிலை மற்றும் உயர் அழுத்த நீண்ட தூர குழாய்கள், உணர்திறன் உபகரணங்கள் இணைப்பு	பொது வெப்பநிலையில் நடுத்தர மற்றும் சிறிய விட்டம் கொண்ட குழாய்கள்	வெப்ப இடப்பெயர்ச்சி இல்லாத குறுகிய குழாய்கள்

பைப்லைனுக்கான கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட்டின் ஆரம்ப கொள்முதல் விலை ஒப்பீட்டளவில் அதிகமாக இருந்தாலும், 10 ஆண்டுகளுக்கும் மேலான முழு வாழ்க்கைச் சுழற்சியின் கண்ணோட்டத்தில், அதன் பராமரிப்பு இல்லாத அம்சம், அதிக நம்பகத்தன்மை மற்றும் குறைந்த தோல்வி விகிதம் ஆகியவற்றின் காரணமாக அதன் விரிவான செலவு மற்ற தீர்வுகளை விட உயர்ந்தது.

உற்பத்தி மற்றும் தரக் கட்டுப்பாடு உத்தரவாதம்

1. மூலப்பொருள் கட்டுப்பாடு

▶ அனைத்து ஸ்பிரிங் ஸ்டீலும் பெரிய உள்நாட்டு எஃகு ஆலைகளில் இருந்து பொருள் சான்றிதழுடன் உள்ளது

▶ ஒவ்வொரு தொகுதி ஸ்பிரிங் மெட்டீரியல் சேமித்து வைப்பதற்கு முன் கடினத்தன்மை சோதனை மற்றும் கலவை மறு ஆய்வு நடத்தப்படும்

▶ வெல்டிங் பொருட்கள் அடிப்படை உலோகம் மற்றும் பாஸ் வெல்டிங் நடைமுறை தகுதிக்கு பொருந்தும்

2. உற்பத்தி செயல்முறை கட்டுப்பாடு

▶ உள் அழுத்தத்தை அகற்ற ஸ்பிரிங்ஸ் முறுக்கு பிறகு வெற்றிட வெப்ப சிகிச்சைக்கு உட்படுகிறது

▶ ஒவ்வொரு வசந்த காலமும் தனித்தனியாக சுமை சோதனை செய்யப்படுகிறது, சுமை இடப்பெயர்ச்சி வளைவுகள் பதிவு செய்யப்படுகின்றன

▶ முழு பக்கவாதம் சோதனையானது, முழுமையான அசெம்பிளிக்குப் பிறகு, நிலையானது தரநிலைகளை அடைவதை உறுதிசெய்யும்

▶ மேற்பரப்பு எதிர்ப்பு அரிப்பு சிகிச்சை: மணல் வெடிப்பு நீக்குதல் + எபோக்சி துத்தநாகம் நிறைந்த ப்ரைமர் + டாப் கோட்

3. தொழிற்சாலை ஆய்வு

பைப்லைனுக்கான ஒவ்வொரு கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட், வழங்கப்பட்ட அறிக்கைகளுடன் டெலிவரிக்கு முன் பின்வரும் ஆய்வுகளை நிறைவு செய்கிறது:

▶ தோற்றம் மற்றும் பரிமாண ஆய்வு

▶ முழு பக்கவாத சுமை நிலைத்தன்மை சோதனை

▶ லாக்கிங் சாதனச் செயல்பாடு சோதனை

▶ இடப்பெயர்ச்சி காட்டி அளவுத்திருத்தம்

பொதுவான பிரச்சனைகள் மற்றும் தீர்வுகள்

ஆன்-சைட் பிரச்சனை	சாத்தியமான காரணம்	தீர்வு
குழாய் இடப்பெயர்ச்சியின் போது ஆதரவிலிருந்து அசாதாரண சத்தம்	ரோலர் மற்றும் வழிகாட்டி ரயில் இடையே உராய்வு	தொடர்ந்து கிரீஸ் தடவவும்
உண்மையான இடப்பெயர்ச்சி வடிவமைப்பிற்கு முரணானது	குழாய் அழுத்த கணக்கீடு விலகல்	ஆன்-சைட் லோட் ±10% வரம்பிற்குள் நன்றாகச் சரிசெய்யப்படலாம்
அதிகப்படியான வசந்த சுருக்கம்	தவறான தேர்வு அல்லது அதிக சுமை	சுமைகளை மீண்டும் கணக்கிட்டு, பொருந்தும் மாதிரியை மாற்றவும்
அடிப்படை சிதைவை ஆதரிக்கவும்	போதுமான வேர்விடும் அடித்தள வலிமை	அடித்தளத்தை வலுப்படுத்தவும் அல்லது ஆதரவு பகுதியை அதிகரிக்கவும்
கடுமையான அரிப்பு	வலுவான சுற்றுச்சூழல் அரிப்பு	துருப்பிடிக்காத எஃகு பொருளைத் தேர்ந்தெடுக்கவும் அல்லது அரிப்பு எதிர்ப்பு பூச்சு சேர்க்கவும்

எங்கள் சேவை செயல்முறை

1.தொழில்நுட்ப ஆலோசனை: தொழில்முறை விற்பனைக் குழு உங்கள் பைப்லைன் அளவுருக்களின் அடிப்படையில் தேர்வு பரிந்துரைகளை வழங்குகிறது

2.திட்ட உறுதிப்படுத்தல்: தயாரிப்பு விவரக்குறிப்புகள் மற்றும் மேற்கோள்களை வழங்கவும், தொழில்நுட்ப தேவைகள் மற்றும் விநியோக நேரத்தை உறுதிப்படுத்தவும்

3.உற்பத்தி மற்றும் உற்பத்தி: ஆர்டர்களின்படி உற்பத்தி செய்தல், செயல்பாட்டின் போது கிடைக்கும் உற்பத்தி முன்னேற்றக் கருத்து

4. தொழிற்சாலை ஆய்வு: சோதனை அறிக்கைகள் மற்றும் தகுதிச் சான்றிதழ்கள் இணைக்கப்பட்ட முழுமையான ஆய்வு

5.லாஜிஸ்டிக்ஸ் மற்றும் டெலிவரி: வழக்கமான மாடல்களுக்கு 7-15 நாட்கள் டெலிவரி, ஒப்புக்கொள்ளப்பட்ட சுழற்சியின்படி வழங்கப்படும் தனிப்பயனாக்கப்பட்ட தயாரிப்புகள்

6.விற்பனைக்குப் பின் ஆதரவு: நிறுவல் வழிகாட்டுதலை வழங்கவும், 24 மணி நேரத்திற்குள் தயாரிப்பு தர சிக்கல்களுக்கு பதிலளிக்கவும்

Yangzhou Tianshun பைப்லைன் தொழில்நுட்பம் எப்போதும் "நிலையான தரம், தொழில்முறை சேவை" என்ற வணிக தத்துவத்தை கடைபிடிக்கிறது. அமெரிக்கா, யுனைடெட் கிங்டம், பிரேசில், சிங்கப்பூர் மற்றும் தென்னாப்பிரிக்கா உட்பட 40 க்கும் மேற்பட்ட நாடுகளில் எங்கள் தயாரிப்புகள் பொறியியல் திட்டங்களில் நிலையான முறையில் இயங்கி வருகின்றன. பைப்லைனுக்கான நிலையான வசந்த ஆதரவைத் தேர்ந்தெடுப்பது என்பது உலகளாவிய பொறியியல் நடைமுறைகளால் சரிபார்க்கப்பட்ட நம்பகமான பைப்லைன் ஆதரவு தீர்வைத் தேர்ந்தெடுப்பதாகும்.
