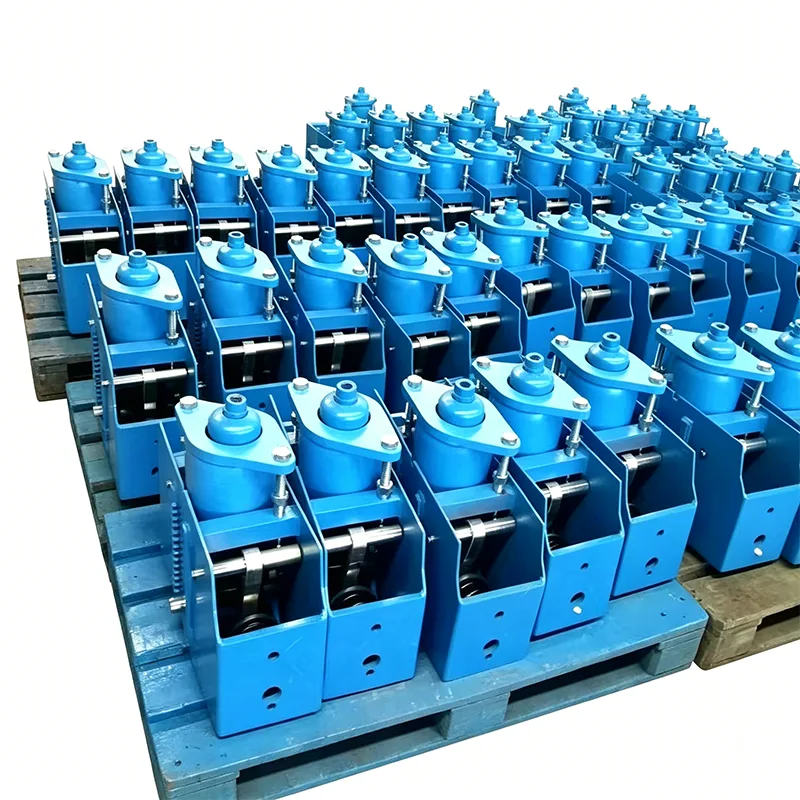

கிடைமட்ட நிலையான வசந்த ஆதரவு

பல தொழில்துறை தளங்களில், குழாய்களுக்கு மேலே வரையறுக்கப்பட்ட இடம் செங்குத்து நிலையான வசந்த ஆதரவை நிறுவ இயலாது. இதற்கிடையில், சில பைப்லைன்களுக்கு பக்கவாட்டில் அல்லது கீழே இருந்து ஆதரவு தேவைப்படுகிறது, மேலும் பாரம்பரிய ஆதரவு முறைகள் பெரிய இடப்பெயர்வுகளின் கீழ் நிலையான சக்தி தேவைகளைப் பூர்த்தி செய்ய போராடுகின்றன. கிடைமட்ட கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் என்பது இந்த பிரச்சனைகளை தீர்க்க பிரத்யேகமாக வடிவமைக்கப்பட்ட ஒரு பிரத்யேக தயாரிப்பு ஆகும். இது குழாய்களுக்கு கீழே அல்லது அருகில் கிடைமட்டமாக நிறுவப்பட்டுள்ளது, 5% க்குள் கட்டுப்படுத்தப்படும் சுமை மாறுபாடு விகிதம் முழு வேலை பக்கவாதம் முழுவதும் நிலையான ஆதரவு சக்தியை வழங்குகிறது.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

செயல்பாட்டுக் கொள்கை மற்றும் கட்டமைப்பு அம்சங்கள்

கிடைமட்ட நிலையான வசந்த ஆதரவு கண சமநிலை கொள்கையின் அடிப்படையில் செயல்படுகிறது. பைப்லைன் செங்குத்து இடப்பெயர்ச்சிக்கு உட்படும்போது, ​​​​ஸ்பிரிங் மீள் சக்தியானது துல்லியமான இணைப்பு மற்றும் கேம் பொறிமுறையின் மூலம் நிலையான வெளியீட்டு சக்தியாக மாற்றப்படுகிறது. செங்குத்து ஆதரவைப் போலன்றி, அதன் ஸ்பிரிங் அசெம்பிளி கிடைமட்டமாக அமைக்கப்பட்டிருக்கிறது, இதன் விளைவாக குறைந்த புவியீர்ப்பு மையம் மற்றும் அதிக நிலையான செயல்பாடு ஏற்படுகிறது, இது பெரிய சுமை மற்றும் பெரிய இடப்பெயர்ச்சி குழாய் அமைப்புகளுக்கு குறிப்பாக பொருத்தமானது.

நிலையான கிடைமட்ட நிலையான வசந்த ஆதரவு ஒரு ஒருங்கிணைந்த பற்றவைக்கப்பட்ட சட்ட கட்டமைப்பை ஏற்றுக்கொள்கிறது, இதில் முக்கிய கூறுகள் அடங்கும்:

▶  கிடைமட்டமாக ஒழுங்கமைக்கப்பட்ட உருளை ஹெலிகல் ஸ்பிரிங் அசெம்பிளி

▶  உயர் துல்லியமான தருண சமநிலை இணைப்பு அமைப்பு

▶  பக்கத்தில் பொருத்தப்பட்ட சுமை சரிசெய்தல் வழிமுறை

▶  இரட்டை ஸ்ட்ரோக் வரம்பு சாதனம்

▶  காட்சி இடப்பெயர்ச்சி காட்டி

▶  கீழே மவுண்டிங் பேஸ்

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

செங்குத்து நிலையான வசந்த ஆதரவுகளுடன் ஒப்பீடு

முழு தொடர் விவரக்குறிப்பு அளவுருக்கள்

பெரும்பாலான தொழில்துறை பயன்பாட்டுத் தேவைகளை உள்ளடக்கிய, கிடைமட்ட நிலையான வசந்த ஆதரவுகளின் 6 நிலையான தொடர்களை நாங்கள் வழங்குகிறோம்:

அனைத்து தயாரிப்புகளும் GB/T 17116.2-2018, ANSI/ASME B31.1 மற்றும் DIN 2545 தரநிலைகளுக்கு இணங்குகின்றன.

முக்கிய செயல்திறன் நன்மைகள்

▶  அதிக-அதிக சுமை திறன்: பெரிய குழாய்கள் மற்றும் உபகரணங்களின் தேவைகளைப் பூர்த்தி செய்ய அதிகபட்சமாக 1000kN ஆதரவு சக்தியை வழங்குகிறது

▶  அதிக செயல்பாட்டு நிலைத்தன்மை: குறைந்த புவியீர்ப்பு மையத்துடன் கூடிய கிடைமட்ட அமைப்பானது சிறந்த நில அதிர்வு செயல்திறனை வழங்குகிறது, ரிக்டர் அளவு 8 நிலநடுக்கங்களைத் தாங்கும் திறன் கொண்டது

▶  பாதுகாப்பான மற்றும் வசதியான பராமரிப்பு: பக்க சரிசெய்தல் மற்றும் ஆய்வு ஆகியவை ஏறும் பணியின் தேவையை நீக்குகிறது, பாதுகாப்பு அபாயங்களைக் குறைக்கிறது

▶  வலுவான நிறுவல் இணக்கத்தன்மை: கான்கிரீட் பீம்கள், எஃகு கட்டமைப்புகள் அல்லது உபகரண அடித்தளங்களில் நிறுவலாம்

▶  பரந்த சுமை சரிசெய்தல் வரம்பு: மதிப்பிடப்பட்ட சுமையின் ±15% க்குள் ஆன்-சைட் சரிசெய்தலை அனுமதிக்கிறது

▶  முழுமையாக சீல் செய்யப்பட்ட வடிவமைப்பு: தூசி, மழைநீர் மற்றும் அரிக்கும் ஊடகங்கள் உள் பொறிமுறைகளுக்குள் நுழைவதைத் திறம்பட தடுக்கிறது

வழக்கமான பயன்பாட்டு புலங்கள்

கிடைமட்ட நிலையான வசந்த ஆதரவுகள் பின்வரும் தொழில்துறை சூழ்நிலைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன:

▶  பெரிய அனல் மின் நிலையங்களில் பிரதான நீராவி மற்றும் நீராவி குழாய்களை மீண்டும் சூடாக்கவும்

▶  பெட்ரோலிய சுத்திகரிப்பு நிலையங்களில் ஹைட்ரோகிராக்கிங் மற்றும் திரவ வினையூக்கி விரிசல் அலகு குழாய்கள்

▶  பெரிய எல்என்ஜி டெர்மினல்களில் சேமிப்பு தொட்டி இன்லெட் மற்றும் அவுட்லெட் பைப்லைன்கள்

▶  எஃகு ஆலைகளில் குண்டுவெடிப்பு வெப்பக் காற்று குழாய்கள் மற்றும் மாற்றி எரிவாயு குழாய்கள்

▶  அணு மின் நிலையங்களில் உள்ள வழக்கமான தீவு நீராவி குழாய் அமைப்புகள்

▶  நகர்ப்புற மத்திய வெப்பமாக்கலுக்கான பெரிய விட்டம் கொண்ட உயர் வெப்பநிலை சுடுநீர் குழாய்கள்

உற்பத்தி மற்றும் தர உத்தரவாதம்

நிலையான வசந்த ஆதரவுகளை தயாரிப்பதில் 14 வருட அனுபவத்துடன், Yangzhou Tianshun பைப்லைன் அதன் கிடைமட்ட நிலையான வசந்த ஆதரவை உலகளவில் 350 க்கும் மேற்பட்ட தொழில்துறை திட்டங்களுக்கு வெற்றிகரமாக பயன்படுத்தியுள்ளது. அனைத்து தயாரிப்புகளும் கடுமையான தரக் கட்டுப்பாட்டு நடைமுறைகளுக்கு உட்படுகின்றன:

▶  மூலப் பொருள் கட்டுப்பாடு: அனைத்து ஸ்பிரிங் ஸ்டீலும் Baosteel மற்றும் Angang இலிருந்து பெறப்படுகிறது, ஒவ்வொரு தொகுதியும் ஸ்பெக்ட்ரல் பகுப்பாய்வு மற்றும் இயந்திர சொத்து சோதனைக்கு உட்பட்டது

துல்லியமான இயந்திரம்

▶  வசந்த சோதனை: ஒவ்வொரு வசந்த காலத்திலும் 3 முழு சுருக்க சோதனைகள் மற்றும் 100,000 சோர்வு சுழற்சிகள்

▶  முழுமையான இயந்திர ஆணையிடுதல்: சுமை மாறுபாடு விகிதத்தை உறுதி செய்வதற்காக ஒவ்வொரு யூனிட்டும் ஷிப்மென்ட்டுக்கு முன் முழு-ஸ்ட்ரோக் நிலையான விசை செயல்திறன் சோதனைக்கு உட்படுகிறது ≤5%

▶  மூன்றாம் தரப்பு ஆய்வு: SGS, BV மற்றும் TUV போன்ற சர்வதேச அங்கீகாரம் பெற்ற நிறுவனங்களின் ஆய்வு அறிக்கைகள் வழங்கப்படலாம்

எங்கள் தர மேலாண்மை அமைப்பு ISO 9001:2015 க்கு சான்றளிக்கப்பட்டுள்ளது, மேலும் எங்கள் தயாரிப்புகள் CE மற்றும் API சான்றிதழ்களைப் பெற்றுள்ளன.

பிரத்தியேக சேவை ஆதரவு

▶  இலவச ஆன்-சைட் கணக்கெடுப்பு மற்றும் குழாய் அழுத்த பகுப்பாய்வு

▶  சிறப்பு நிறுவல் இடங்களுக்கான தனிப்பயனாக்கப்பட்ட வடிவமைப்பு

▶  தொழில்முறை பொறியாளர்கள் தளத்தில் நிறுவல் வழிகாட்டுதல் மற்றும் ஆணையிடுதல் ஆகியவற்றை வழங்குகிறார்கள்

▶  12-மாத உத்தரவாதக் காலம் இலவச பழுதுபார்ப்பு அல்லது உத்தரவாதக் காலத்தின் போது மாற்றுதல்

▶  வாழ்நாள் தொழில்நுட்ப ஆதரவு மற்றும் உதிரி பாகங்கள் வழங்கல்

உங்கள் திட்டத்திற்கான கிடைமட்ட நிலையான வசந்த ஆதரவு அல்லது தொழில்நுட்பத் தேர்வு பற்றிய விரிவான தகவலுக்கு, எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கே: எஃகு கட்டமைப்புகளில் கிடைமட்ட நிலையான வசந்த ஆதரவை நிறுவ முடியுமா?

ப: ஆம். கான்கிரீட் அடித்தளங்கள், எஃகு கட்டமைப்பு கற்றைகள் மற்றும் உபகரண தளங்களுக்கு ஏற்ப பல மவுண்டிங் அடிப்படை படிவங்களை நாங்கள் வழங்குகிறோம். பெரிய-சுமை மாடல்களுக்கு, நிறுவல் வலிமை தேவைகளை பூர்த்தி செய்ய அடித்தள வடிவமைப்பு பரிந்துரைகளை வழங்குவோம்.

கே: உங்கள் கிடைமட்ட நிலையான வசந்த ஆதரவை குறைந்த வெப்பநிலை சூழல்களில் பயன்படுத்த முடியுமா?

ப: ஆம். 304 அல்லது 316L துருப்பிடிக்காத எஃகு பொருட்களை ஏற்று, குறைந்த வெப்பநிலை தாக்க சோதனைகளில் தேர்ச்சி பெற்ற சிறப்பு குறைந்த வெப்பநிலை மாதிரிகளை நாங்கள் வழங்குகிறோம். அவை சாதாரணமாக -196℃ போன்ற குறைந்த வெப்பநிலையில் இயங்கக்கூடியவை மற்றும் எல்என்ஜி மற்றும் எத்திலீன் போன்ற கிரையோஜெனிக் பைப்லைன் அமைப்புகளுக்கு ஏற்றவை.

கே: உங்கள் தயாரிப்புகளுக்கான டெலிவரி நேரம் என்ன?

ப: நிலையான மாடல்களுக்கான விநியோக நேரம் 30-45 நாட்கள், மற்றும் தனிப்பயனாக்கப்பட்ட மாடல்களுக்கு இது சிக்கலான தன்மையைப் பொறுத்து 45-60 நாட்கள் ஆகும். அவசர ஆர்டர்களுக்கு, 20 நாட்களுக்கு குறைவான டெலிவரி நேரத்துடன் விரைவான உற்பத்தியை நாங்கள் ஏற்பாடு செய்யலாம்.
