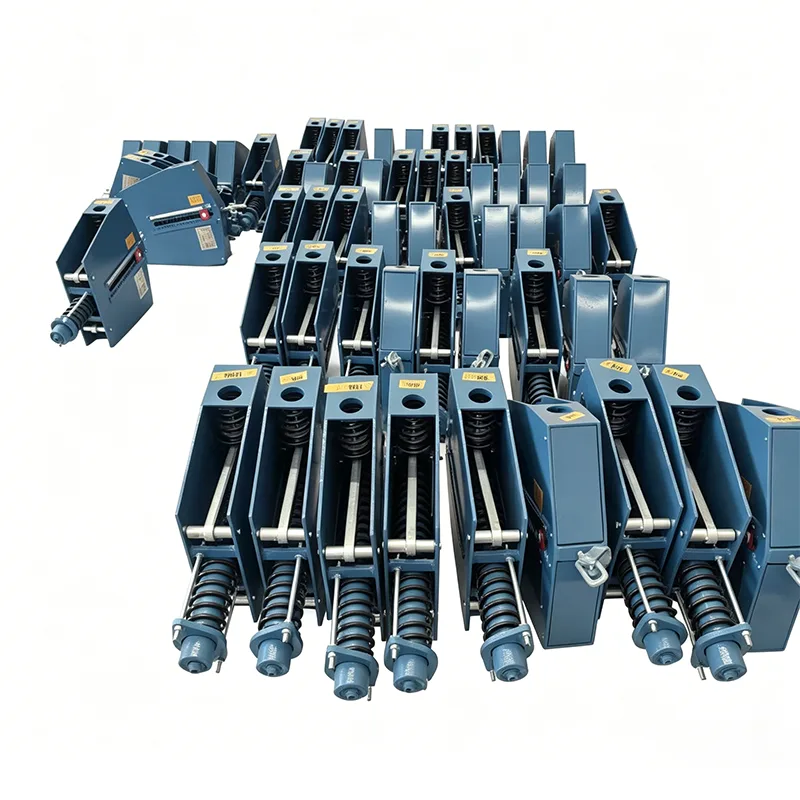

செங்குத்து நிலையான வசந்த ஆதரவு

பைப்லைன்கள் பெரிய செங்குத்து இடப்பெயர்வுகளை அனுபவிக்கும் போது (100 மிமீக்கு மேல்) மற்றும் சுமை மாறுபாடுகளுக்கு மிகவும் உணர்திறன் இருந்தால், சாதாரண மாறி ஸ்பிரிங் ஆதரவின் சுமை மாறுபாடு விகிதம் (≤25%) அதிகப்படியான பைப்லைன் அழுத்தம், உபகரண இடைமுகம் சேதம் மற்றும் குழாய் சிதைவுக்கு வழிவகுக்கும். செங்குத்து கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட், மொமன்ட் பேலன்ஸ் கொள்கையின் அடிப்படையில் முழு வேலை பக்கவாதம் முழுவதும் கிட்டத்தட்ட நிலையான துணை சக்தியை (சுமை மாறுபாடு வீதம் ≤5%) வழங்குகிறது, பெரிய இடப்பெயர்ச்சி குழாய்களுக்கான அழுத்தக் கட்டுப்பாட்டு சவாலை முழுமையாக தீர்க்கிறது.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

வேலை செய்யும் கொள்கை

செங்குத்து நிலையான ஸ்பிரிங் சப்போர்ட் ஸ்பிரிங் ஃபோர்ஸ் மற்றும் இணைப்பு பொறிமுறையால் உருவாக்கப்பட்ட தருணத்திற்கு இடையே உள்ள பரஸ்பர சமநிலையைப் பயன்படுத்துகிறது. பைப்லைன் மேலும் கீழும் நகரும் போது, ​​ஸ்பிரிங் டிஃபார்மேஷன் கேம் மற்றும் இணைப்பு அமைப்பு மூலம் துல்லியமாக ஈடுசெய்யப்பட்டு, வெளியீட்டு ஆதரவு சக்தியை நிலையானதாக வைத்திருக்கும். இந்த வடிவமைப்பு குழாய் இடப்பெயர்ச்சியால் ஏற்படும் சுமை ஏற்ற இறக்கங்களை முற்றிலும் நீக்குகிறது, கூடுதல் அழுத்தத்திலிருந்து குழாய்கள் மற்றும் இணைக்கப்பட்ட உபகரணங்களைப் பாதுகாக்கிறது.

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள்	உதாரணம்
மாதிரி / தொடர்	PH, LH, CA, CS, TH
சுமை திறன் (இயக்குதல்)	0.1 kN - 500 kN
மொத்த பயணம்	50 மிமீ, 100 மிமீ, 200 மிமீ, 400 மிமீ
உண்மையான பயணம்	600 மிமீ வரை
சுமை விலகல் (சகிப்புத்தன்மை)	±5% (தரநிலை) / ±3% (அதிக ப்ரிக்.)
நிறுவல் நிலை	கிடைமட்ட / செங்குத்து
வீட்டு முடித்தல்	ஹாட் டிப் கால்வனேற்றப்பட்ட / எபோக்சி
இயக்க வெப்பநிலை.	-20°C முதல் +80°C (சுற்றுப்புறம்)
ஸ்பிரிங் காயில் மெட்டீரியல்	60Si2Mn / 50CrVA
சுமை சரிசெய்தல் வரம்பு	±10% (புலம் சரிசெய்தல்)

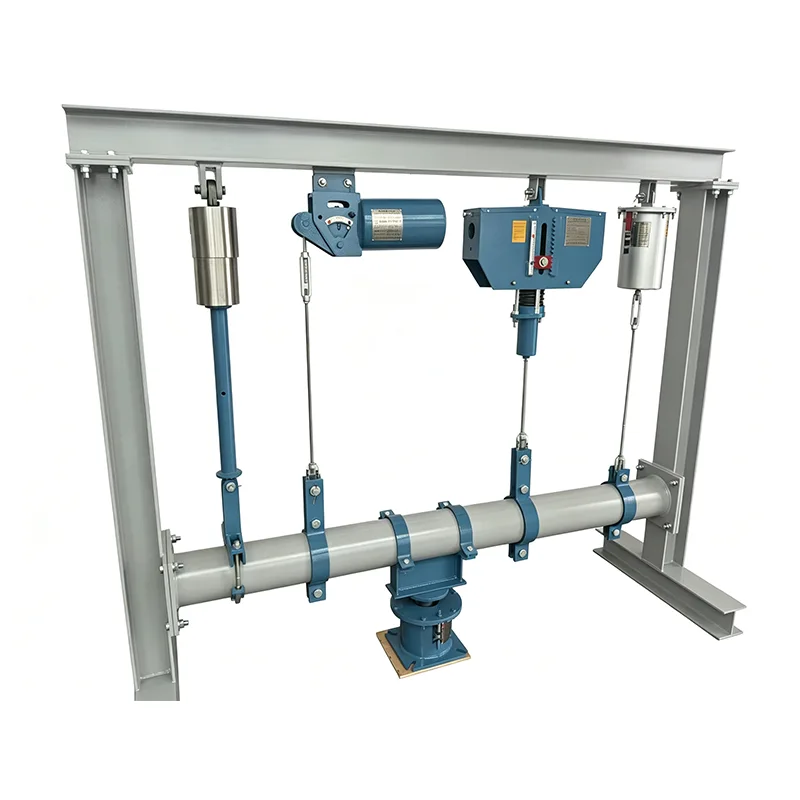

தயாரிப்பு கட்டமைப்பு முறிவு

நிலையான செங்குத்து கான்ஸ்டன்ட் ஸ்பிரிங் ஆதரவு ஒரு மட்டு வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது தளத்தின் எளிதான பராமரிப்பு மற்றும் மாற்றத்திற்கான பின்வரும் சுயாதீன கூறுகளைக் கொண்டுள்ளது:

▶  ஸ்பிரிங் அசெம்பிளி: அதிக வலிமை கொண்ட அலாய் ஸ்பிரிங்ஸ் நிலைப்படுத்தல் வெப்ப சிகிச்சைக்கு உட்பட்டது

▶  மொமென்ட் பேலன்ஸ் மெக்கானிசம்: துல்லிய-இயந்திர கேமரா மற்றும் இணைப்பு அமைப்பு

▶  சுமை சரிசெய்தல் சாதனம்: செயல்பாட்டின் போது நன்றாகச் சரிசெய்வதற்கான டாப் போல்ட் சரிசெய்தல்

▶  இடப்பெயர்ச்சி அறிகுறி அமைப்பு: நிகழ்நேர குழாய் இடப்பெயர்ச்சியைக் காட்டும் தெளிவான அளவிலான தட்டு

▶  அப்பர் மற்றும் லோயர் கனெக்ஷன் அசெம்பிளிகள்: வெவ்வேறு நிறுவல் நிலைகளுக்கு ஏற்ப பல இணைப்பு விருப்பங்கள்

▶  பாதுகாப்பான வீட்டுவசதி: தூசி மற்றும் அரிக்கும் ஊடக நுழைவைத் தடுக்க முழுமையாக மூடப்பட்ட வடிவமைப்பு

முக்கிய வேறுபடுத்தப்பட்ட நன்மைகள்

நன்மை பொருள்	குறிப்பிட்ட செயல்திறன்	வாடிக்கையாளர்களுக்கு மதிப்பு
நிலையான படை துல்லியம்	சுமை மாறுபாடு விகிதம் ≤5%, தேசிய தரத்தை மீறுகிறது	குழாய் அழுத்தத்தை குறைக்கிறது மற்றும் உபகரணங்களின் சேவை வாழ்க்கையை நீட்டிக்கிறது
கச்சிதமான அமைப்பு	பாரம்பரிய கிடைமட்ட நிலையான வசந்த ஆதரவை விட 30% சிறியது	குழாய் ரேக் இடத்தை சேமிக்கிறது மற்றும் நிறுவலை எளிதாக்குகிறது
எளிதான நிறுவல்	டெலிவரிக்கு முன் குறிப்பிட்ட சுமைக்கு முன்பே சரிசெய்யப்பட்டது	சிக்கலான ஆன்-சைட் பிழைத்திருத்தத்தை நீக்குகிறது மற்றும் கட்டுமான காலத்தை குறைக்கிறது
எளிய பராமரிப்பு	மாற்றக்கூடிய கூறுகளுடன் கூடிய மாடுலர் வடிவமைப்பு	வேலையில்லா நேரத்தை குறைக்கிறது மற்றும் பராமரிப்பு செலவுகளை குறைக்கிறது
பாதுகாப்பான மற்றும் நம்பகமான	ஓவர்லோட் மற்றும் ஸ்ட்ரோக் வரம்பு சாதனங்களுடன் பொருத்தப்பட்டுள்ளது	தற்செயலான சேதத்தைத் தடுக்கிறது மற்றும் கணினி பாதுகாப்பை உறுதி செய்கிறது

நிலையான விவரக்குறிப்பு தேர்வு அட்டவணை

மாதிரி தொடர்	சுமை வரம்பு (kN)	மதிப்பிடப்பட்ட விலகல் (மிமீ)	இயக்க வெப்பநிலை (℃)	பொருந்தக்கூடிய தரநிலைகள்
VCH-50	0.5-20	50	-40~+450	ஜிபி/டி 17116.2
VCH-100	2-50	100	-40~+450	ஜிபி/டி 17116.2
VCH-150	5-100	150	-40~+450	ஜிபி/டி 17116.2
VCH-200	10-200	200	-40~+550	ஜிபி/டி 17116.2
VCH-300	20-300	300	-40~+550	ஜிபி/டி 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

பொருந்தக்கூடிய நிறுவல் காட்சிகள்

செங்குத்து நிலையான வசந்த ஆதரவு செங்குத்து நிறுவல் மற்றும் பெரிய இடப்பெயர்ச்சி தேவைப்படும் பின்வரும் குழாய் அமைப்புகளுக்கு மிகவும் பொருத்தமானது:

▶  முக்கிய நீராவி குழாய்கள் மற்றும் மின் உற்பத்தி நிலையங்களில் நீராவி குழாய்களை மீண்டும் சூடாக்குதல்

▶  பெட்ரோலியம் சுத்திகரிப்பு மற்றும் இரசாயன ஆலைகளில் உயர் வெப்பநிலை மற்றும் உயர் அழுத்த செயல்முறை குழாய்கள்

▶  எல்என்ஜி டெர்மினல்களில் கிரையோஜெனிக் திரவ குழாய்கள்

▶  எஃகு ஆலைகளில் பிளாஸ்ட் உலை எரிவாயு மற்றும் ஆக்ஸிஜன் குழாய்கள்

▶  நகர்ப்புற மைய வெப்பமாக்கலுக்கான உயர் வெப்பநிலை நீராவி பிரதான கோடுகள்

▶  பெரிய சேமிப்பு தொட்டிகளின் பைப்லைன்களை இணைக்கும் இன்லெட் மற்றும் அவுட்லெட்

நிறுவல் மற்றும் பராமரிப்பு வழிகாட்டுதல்கள்

▶  நிறுவலுக்கு முந்தைய ஆய்வு: தயாரிப்பு மாதிரி, சுமை மற்றும் விலகல் ஆகியவை வடிவமைப்புத் தேவைகளைப் பூர்த்திசெய்கிறதா என்பதைச் சரிபார்த்து, போக்குவரத்தின் போது ஏதேனும் சேதம் உள்ளதா எனச் சரிபார்க்கவும்

▶  நிறுவல் முன்னெச்சரிக்கைகள்: 1°க்கு மிகாமல் விலகலுடன் ஆதரவை செங்குத்தாக வைத்திருங்கள்; நிறுவிய பின் போக்குவரத்து பூட்டுதல் சாதனத்தை அகற்றவும்

▶  முன்-செயல்பாடு ஆணையிடுதல்: பைப்லைன் சமமாக இருப்பதை உறுதிசெய்ய, உண்மையான ஆன்-சைட் நிலைமைகளுக்கு ஏற்ப சுமையை நன்றாகச் சரிசெய்யவும்

▶  தினசரி பராமரிப்பு: ஒவ்வொரு ஆறு மாதங்களுக்கும் இடப்பெயர்ச்சி காட்டி மற்றும் இணைப்பு போல்ட் இறுக்கத்தை சரிபார்க்கவும்; ஆண்டுதோறும் ஒரு விரிவான ஆய்வு நடத்தவும்

▶  மாற்று சுழற்சி: சாதாரண வேலை நிலைமைகளின் கீழ் தயாரிப்பு சேவை வாழ்க்கை 15-20 ஆண்டுகளை எட்டும்

திட்ட சரிபார்ப்பு மற்றும் தரக் கட்டுப்பாடு

எங்கள் செங்குத்து நிலையான வசந்த ஆதரவுகள் உலகளவில் பல முக்கிய திட்டங்களில் சரிபார்க்கப்பட்டுள்ளன, அவற்றுள்:

▶  300 மெகாவாட் அனல் மின் நிலையத்தின் முக்கிய நீராவி குழாய் அமைப்பு

▶  ஆண்டுக்கு 10 மில்லியன் டன் சுத்திகரிப்பு மற்றும் இரசாயன ஒருங்கிணைப்பு திட்டம்

▶  எல்என்ஜி முனையத்தின் கிரையோஜெனிக் பைப்லைன் திட்டம்

ஒவ்வொரு தயாரிப்புக்கும் ஏற்றுமதிக்கு முன் விரிவான உள்-வீட்டு சோதனை செய்யப்படுகிறது

ஏற்றுமதிக்கு முன், ஒவ்வொரு தயாரிப்பும் ஒரு முழுமையான உள் சோதனை செயல்முறைக்கு செல்கிறது. இந்த செயல்முறையில் பரிமாண மற்றும் காட்சி ஆய்வு, PMI (நேர்மறை பொருள் அடையாளம்), கடினத்தன்மை சோதனை, MT/PT அழிவில்லாத சோதனை, பொருந்தக்கூடிய இடங்களில், சுமை-இடப்பெயர்ச்சி வளைவுகளுடன் கூடிய வசந்த சுமை சோதனை மற்றும் பூச்சு தடிமன் அளவீடு ஆகியவை அடங்கும். தொழிற்சாலை சோதனை அறிக்கைகள் (FTR) மற்றும் பொருள் சோதனை அறிக்கைகள் (MTR) வழங்கப்படுகின்றன.

மூன்றாம் தரப்பு அங்கீகாரம் பற்றிய தெளிவு

ஐஎல்ஏசி அங்கீகாரம் பெற்ற மூன்றாம் தரப்பு சோதனைக்கு உள்பட்ட சோதனைகள் ஒரே மாதிரியானவை அல்ல. மூன்றாம் தரப்பு சாட்சிய சோதனை அல்லது ஆய்வக சோதனை தேவைப்பட்டால், அது ஒரு தனி விருப்ப சேவையாக வழங்கப்படலாம்.

விருப்பமான மூன்றாம் தரப்பு ஆய்வு சேவைகள் (தனியாக மேற்கோள் காட்டப்பட்டுள்ளது)

1. பொருள் சோதனை

இந்த சேவையானது இரசாயன கலவை பகுப்பாய்வு, இழுவிசை சோதனை, சார்பி குறைந்த வெப்பநிலை தாக்க சோதனை மற்றும் கடினத்தன்மை சோதனை ஆகியவற்றை உள்ளடக்கியது.

2. வெல்ட் என்டிடி

காந்த துகள் சோதனை (MT), திரவ ஊடுருவல் சோதனை (PT), அல்ட்ராசோனிக் சோதனை (UT) மற்றும் ரேடியோகிராஃபிக் சோதனை (RT) ஆகியவை கிடைக்கக்கூடிய முறைகளில் அடங்கும்.

3. ஸ்பிரிங் லோட் செயல்திறன் சோதனை

சுமை இடப்பெயர்ச்சி வளைவுகள் சேர்க்கப்பட்டுள்ளன.

4. ஹாட்-டிப் கால்வனைசிங் / எபோக்சி பூச்சு அரிப்பு பாதுகாப்பு ஆய்வு

5. சாட்சி சோதனை, தொழிற்சாலை கண்காணிப்பு மற்றும் முன் ஏற்றுமதி ஆய்வு (PSI)

எங்கள் தனித்துவமான நன்மைகள்

LISEGA சர்வதேச குழாய் ஆதரவு அமைப்புக்கு எதிராக தரப்படுத்தப்பட்டது

எங்கள் தயாரிப்பு சுமை துல்லியம், சோதனை தரநிலைகள் மற்றும் ஆவண அமைப்புகள் ஆகியவை LISEGA சர்வதேச குழாய் ஆதரவு அமைப்புக்கு எதிராக தரப்படுத்தப்பட்டுள்ளன.

நிலையான உள்நாட்டு சப்ளையரைக் காட்டிலும் அதிகம்

உற்பத்தியை மட்டுமே வழங்கும் நிலையான உள்நாட்டு உற்பத்தியாளர்களைப் போலல்லாமல், ஒவ்வொரு ஸ்பிரிங் யூனிட்டிலும் சுமை இடப்பெயர்ச்சி வளைவை நாங்கள் வழங்குகிறோம். மூன்றாம் தரப்பு SGS சோதனை மற்றும் சாட்சி ஆய்வுகளை ஏற்பாடு செய்வதற்கும் நாங்கள் உதவுகிறோம், மேலும் வெளிநாட்டு திட்டங்களுக்கான PE/CPE பொறியாளர்களின் ஆவண மதிப்பாய்வுகளை நாங்கள் ஆதரிக்கிறோம்.

துணை சேவைகள்

▶  இலவச தொழில்நுட்ப தேர்வு மற்றும் குழாய் அழுத்த பகுப்பாய்வு

▶  தரமற்ற தயாரிப்புகளுக்கான தனிப்பயனாக்கப்பட்ட வடிவமைப்பு சேவைகள்

▶  ஆன்-சைட் நிறுவல் வழிகாட்டுதல் மற்றும் தொழில்நுட்ப பயிற்சி

▶ வாழ்நாள் தொழில்நுட்ப ஆதரவுடன் 12 மாத உத்தரவாத காலம்

▶  அவசரகால உதிரி பாகங்கள் 48-மணிநேரப் பதிலுடன் வழங்கப்படுகின்றன

செங்குத்து நிலையான வசந்த ஆதரவு பற்றிய விரிவான தகவலுக்கு, தொழில்முறை தேர்வு ஆலோசனைக்கு எங்கள் தொழில்நுட்பக் குழுவைத் தொடர்பு கொள்ளவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கே: செங்குத்து மற்றும் கிடைமட்ட நிலையான வசந்த ஆதரவுகளுக்கு என்ன வித்தியாசம்?

ப: முக்கிய வேறுபாடுகள் நிறுவல் முறை மற்றும் இடத்தை ஆக்கிரமிப்பதில் உள்ளன. செங்குத்து நிலையான வசந்த ஆதரவுகள் செங்குத்தாக நிறுவப்பட்டு, குறைந்த கிடைமட்ட இடத்தை ஆக்கிரமித்து, குறுகிய குழாய் ரேக் பகுதிகளுக்கு பொருத்தமானவை. கிடைமட்ட நிலையான வசந்த ஆதரவுகள் கிடைமட்டமாக நிறுவப்பட்டு அதிக செங்குத்து இடத்தை ஆக்கிரமித்து, போதுமான ஹெட்ரூம் உள்ள இடங்களுக்கு ஏற்றது.

கே: உங்கள் வெர்டிகல் கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் அதன் சுமையை தளத்தில் சரிசெய்ய முடியுமா?

ப: ஆம். தயாரிப்பு மேலே ஒரு பிரத்யேக சுமை சரிசெய்தல் போல்ட் பொருத்தப்பட்டுள்ளது, இது பணிநிறுத்தம் இல்லாமல் பைப்லைன் செயல்பாட்டின் போது நன்றாக டியூனிங் செய்ய அனுமதிக்கிறது. சரிசெய்தல் வரம்பு மதிப்பிடப்பட்ட சுமையின் ±10% ஆகும்.

கே: இந்த தயாரிப்பு குறைந்த வெப்பநிலை சூழல்களுக்கு ஏற்றதா?

ப: ஆம். கிரையோஜெனிக்-எதிர்ப்பு பொருட்கள் மற்றும் சிறப்பு சிகிச்சை செயல்முறைகளை ஏற்றுக்கொள்ளும் சிறப்பு குறைந்த வெப்பநிலை மாதிரிகளை நாங்கள் வழங்குகிறோம். அவை சாதாரணமாக -196℃ போன்ற குறைந்த வெப்பநிலையில் இயங்கக்கூடியவை மற்றும் LNG போன்ற கிரையோஜெனிக் குழாய் அமைப்புகளுக்கு ஏற்றவை.
