ஒற்றைக் குழாயின் சுமை 300kN ஐத் தாண்டும் போது மற்றும் வெப்ப இடப்பெயர்ச்சி 200mm ஐத் தாண்டினால், சாதாரண நிலையான வசந்த ஆதரவுகள் கட்டமைப்பு சிதைவு, இணைக்கும் தடி முறிவு, நிலையான சக்தி துல்லிய இழப்பு மற்றும் பிற தோல்விகளுக்கு ஆளாகின்றன. இத்தகைய செயலிழப்புகள் குழாய் அழுத்த செறிவுகள் அனுமதிக்கக்கூடிய மதிப்புகளை மீறுவதற்கு வழிவகுக்கும், உபகரண முனைகள் கிழிக்கப்படுதல், நடுத்தர கசிவு மற்றும் முழு ஆலையின் திட்டமிடப்படாத பணிநிறுத்தம் ஆகியவற்றைத் தூண்டும். ஒருமுறை பணிநிறுத்தம் செய்யப்பட்டால் பல்லாயிரக்கணக்கான RMB இழப்புகள் ஏற்படலாம்.
நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.
இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.
பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

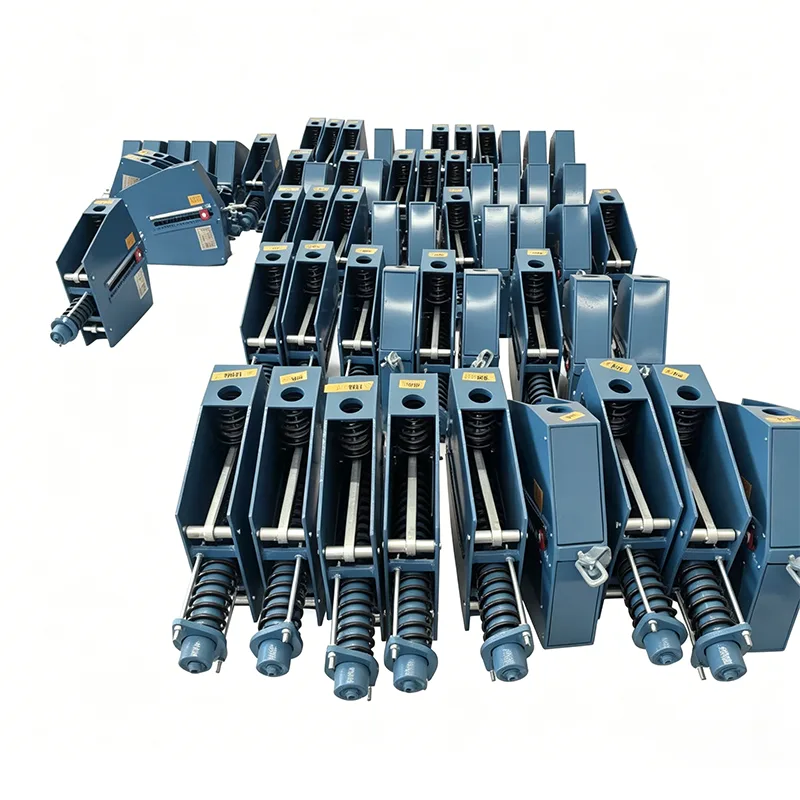

ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் என்பது இந்த தீவிர இயக்க நிலைமைகளின் கீழ் சவால்களை எதிர்கொள்ள உருவாக்கப்பட்ட ஒரு சிறப்பு ஹெவி-டூட்டி ஆதரவு உபகரணமாகும். இது 500kN க்கும் அதிகமான சுமைகள் மற்றும் 400mm க்குள் இடப்பெயர்வுகள் கொண்ட பெரிய குழாய் அமைப்புகளுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது.
| கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள் | உதாரணம் |
| மாதிரி / தொடர் | PH, LH, CA, CS, TH |
| சுமை திறன் (இயக்குதல்) | 0.1 kN - 500 kN |
| மொத்த பயணம் | 50 மிமீ, 100 மிமீ, 200 மிமீ, 400 மிமீ |
| உண்மையான பயணம் | 600 மிமீ வரை |
| சுமை விலகல் (சகிப்புத்தன்மை) | ±5% (தரநிலை) / ±3% (அதிக ப்ரிக்.) |
| நிறுவல் நிலை | கிடைமட்ட / செங்குத்து |
| வீட்டு முடித்தல் | ஹாட் டிப் கால்வனேற்றப்பட்ட / எபோக்சி |
| இயக்க வெப்பநிலை. | -20°C முதல் +80°C (சுற்றுப்புறம்) |
| ஸ்பிரிங் காயில் பொருள் | 60Si2Mn / 50CrVA |
| சுமை சரிசெய்தல் வரம்பு | ±10% (புலம் சரிசெய்தல்) |
ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் என்பது ஹெவி-டூட்டி பைப்லைன் ஆதரவு சாதனமாகும், இது துல்லியமான தருண சமநிலை பொறிமுறையின் மூலம் முழு பக்கவாதம் முழுவதும் நிலையான ஆதரவு சக்தியை வழங்குகிறது.
Yangzhou Tianshun பைப்லைன் இந்த தயாரிப்பு வரிசைக்கான R&Dயை 2015 ஆம் ஆண்டு துவக்கியது, மொத்த முதலீடு 12 மில்லியன் RMB பிரத்யேக உற்பத்தி உபகரணங்கள் மற்றும் சோதனை வசதிகளில். ஒரு முழுமையான தயாரிப்பு போர்ட்ஃபோலியோ இப்போது நிறுவப்பட்டுள்ளது, இதில் அதிகபட்ச சுமை திறன் 2000kN மற்றும் அதிகபட்ச இடப்பெயர்ச்சி 600mm, முன்னணி உள்நாட்டு மட்டத்தில் உள்ளது.
எங்களின் முக்கிய வடிவமைப்புத் தத்துவம் தேவையற்ற பாதுகாப்பை மையமாகக் கொண்டுள்ளது: தீவிர வேலை நிலைமைகளின் போதும் போதுமான பாதுகாப்பு விளிம்புகளைப் பாதுகாக்க, அனைத்து முக்கியமான கூறுகளும் தொழில்துறை வரையறைகளை விட உயர்ந்த பாதுகாப்பு காரணிகளால் வடிவமைக்கப்பட்டுள்ளன. இதற்கிடையில், கட்டமைப்பு மேம்படுத்தல், கட்டமைப்பு வலிமையை சமரசம் செய்யாமல், நிறுவல் மற்றும் போக்குவரத்து செலவுகளைக் குறைக்காமல் ஒட்டுமொத்த அளவு மற்றும் எடையைக் குறைக்கிறது.
1.முதன்மை பிரேம் பணிநீக்கம்: 20-50 மிமீ தடிமன் கொண்ட ஒருங்கிணைந்த பற்றவைக்கப்பட்ட எஃகு தகடுகளால் கட்டப்பட்டது, இது நீளமான மற்றும் குறுக்கு விறைப்பான்களுடன் பொருத்தப்பட்டுள்ளது, ஒட்டுமொத்த விறைப்புத்தன்மையை 60% க்கும் அதிகமாக உயர்த்துகிறது.
2.ஸ்பிரிங் சிஸ்டம் பணிநீக்கம்: மல்டி-ஸ்பிரிங் பேரலல் லேஅவுட், ஒரு ஸ்பிரிங் தோல்வியடைந்தாலும், மீதமுள்ள நீரூற்றுகள் பைப்லைன் சுமைகளை முழுமையாக தாங்கும் என்பதை உறுதி செய்கிறது.
3. டிரான்ஸ்மிஷன் மெக்கானிசம் பணிநீக்கம்: ஒத்திசைக்கப்பட்ட இரட்டை இணைக்கும் தண்டுகள் ஒற்றை தடி உடைவதால் ஏற்படும் ஆதரவு சரிவு அபாயங்களை நீக்குகிறது.
ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட்களின் ஆறு நிலையான தொடர்கள் பெரும்பாலான ஹெவி-டூட்டி தொழில்துறை பயன்பாட்டு காட்சிகளை உள்ளடக்குவதற்கு கிடைக்கின்றன:
|
மாதிரி தொடர் |
மதிப்பிடப்பட்ட சுமை வரம்பு (kN) |
மதிப்பிடப்பட்ட இடப்பெயர்ச்சி வரம்பு (மிமீ) |
இயக்க வெப்பநிலை வரம்பு (℃) |
பொருந்தக்கூடிய தரநிலை |
|
HD-500 |
300-500 |
200, 300 |
-40 ~ +450 |
ஜிபி/டி 17116.2 |
|
HD-800 |
500–800 |
200, 300, 400 |
-40 ~ +450 |
ஜிபி/டி 17116.2 |
|
HD-1200 |
800–1200 |
300, 400 |
-40 ~ +550 |
ANSI/ASME B31.1 |
|
HD-1600 |
1200–1600 |
300, 400, 500 |
-40 ~ +550 |
ANSI/ASME B31.1 |
|
HD-2000 |
1600–2000 |
400, 500, 600 |
-196 ~ +550 |
API RP 551 |
அனைத்து மாடல்களுக்கும் வாடிக்கையாளர் கோரிக்கையின் பேரில் தனிப்பயன் பொருள் தரங்கள் மற்றும் வடிவமைக்கப்பட்ட வடிவமைப்புகள் வழங்கப்படுகின்றன.
தீவிர நிலைமைகளின் கீழ் நம்பகமான செயல்திறனுக்கு உத்தரவாதம் அளிக்க கடுமையான முடிவு முதல் இறுதி சரிபார்ப்பு அமைப்பு செயல்படுத்தப்படுகிறது. ஒவ்வொரு ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட் ஐந்து கட்டாய ஆய்வு நடைமுறைகளுக்கு உட்படுகிறது:
|
ஆய்வு பொருள் |
ஆய்வு தரநிலை |
ஆய்வு அதிர்வெண் |
தகுதி அளவுகோல் |
|
மூலப்பொருள் உடல் மற்றும் இரசாயன சோதனை |
ஜிபி/டி 228, ஜிபி/டி 229 |
ஒரு தொகுதிக்கு 100% |
பொருள் விவரக்குறிப்பு தரங்களுடன் இணங்குகிறது |
|
வெல்ட் நான்-டிஸ்ட்ரக்டிவ் டெஸ்டிங் (NDT) |
ஜிபி/டி 11345 |
100% |
விரிசல், போரோசிட்டி மற்றும் கசடு சேர்க்கைகள் இல்லாதது |
|
ஸ்பிரிங் சுமை அளவுத்திருத்த சோதனை |
ஜிபி/டி 1239.2 |
100% |
சுமை சகிப்புத்தன்மை ≤ ±3% |
|
ஃபுல்-ஸ்ட்ரோக் கான்ஸ்டன்ட் ஃபோர்ஸ் டெஸ்ட் |
ஜிபி/டி 17116.2 |
100% |
ஏற்ற ஏற்ற இறக்க விகிதம் ≤ 5% |
|
சோர்வு சகிப்புத்தன்மை சோதனை |
ஜிபி/டி 16947 |
ஒரு தொகுதிக்கு மாதிரி |
150,000 சுழற்சிகளுக்குப் பிறகு தோல்வி இல்லை |
அனைத்து ஆய்வுப் பதிவுகளும் குறைந்தபட்சம் 15 ஆண்டுகள் தக்கவைத்துக்கொள்ளும் காலத்திற்குக் காப்பகப்படுத்தப்பட்டு வாடிக்கையாளர்களுக்கு எப்போது வேண்டுமானாலும் அணுகலாம். எங்கள் சோதனை ஆய்வகம் CNAS அங்கீகாரம் பெற்றுள்ளது, சர்வதேச அளவில் அங்கீகரிக்கப்பட்ட சோதனை முடிவுகளை வழங்குகிறது.
மே 2026 நிலவரப்படி, எங்கள் ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட்ஸ் உலகம் முழுவதும் உள்ள 120 பெரிய அளவிலான தொழில்துறை திட்டங்களில் பயன்படுத்தப்பட்டுள்ளது, அவற்றுள்:
▶ ஒரு வருடத்திற்கு 10 மில்லியன் டன்கள் சுத்திகரிப்பு மற்றும் இரசாயன ஒருங்கிணைப்பு வளாகம்: 320 செட் HD-800 மற்றும் HD-1200 ஆதரவுகள் வழங்கப்பட்டுள்ளன
▶ ஒரு மில்லியன்-கிலோவாட் அணுமின் நிலையம்: 156 செட் அணுசக்தி பாதுகாப்பு-வகுப்பு கனரக-கடமை நிலையான ஸ்பிரிங் ஆதரவுகள் வழங்கப்பட்டன
▶ 20 மில்லியன் டன்கள்/ஆண்டு எல்என்ஜி பெறும் முனையம்: 89 செட் குறைந்த-வெப்பநிலைக்கு அர்ப்பணிக்கப்பட்ட ஹெவி-டூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட்கள் வழங்கப்பட்டன
▶ 3000MW அனல் மின் நிலையம்: முக்கிய நீராவி குழாய்களுக்கு 245 செட் ஹெவி-டூட்டி ஆதரவுகள்
இந்த மைல்கல் திட்டங்களில் நிரூபிக்கப்பட்ட செயல்திறன் சிறந்த நம்பகத்தன்மை மற்றும் நிலைத்தன்மையை உறுதிப்படுத்துகிறது, அதே நேரத்தில் கனரக குழாய் ஆதரவு அமைப்புகளை வடிவமைப்பதில் விரிவான பொறியியல் அனுபவத்தை எங்களுக்கு வழங்குகிறது.
ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட்களுக்கான தனிப்பயனாக்கப்பட்ட டெலிவரி பேக்கேஜ்கள் பெரிய அளவிலான திட்டங்களுக்கு வழங்கப்படுகின்றன:
1.அர்ப்பணிக்கப்பட்ட திட்டக்குழு: முழு சுழற்சி முன்னேற்றத்தை மேற்பார்வையிட ஒவ்வொரு பெரிய திட்டத்திற்கும் ஒரு பிரத்யேக திட்ட மேலாளர், தொழில்நுட்ப பொறியாளர் மற்றும் தர பொறியாளர் நியமிக்கப்பட்டுள்ளனர்.
2.Phased ஷிப்மென்ட்: ஆன்-சைட் ஸ்டோரேஜ் சுமைகளைக் குறைக்க, தள கட்டுமான அட்டவணைகளுடன் பேட்ச் டெலிவரி சீரமைக்கப்பட்டது.
3.ஆன்-சைட் ஏற்றுக்கொள்ளும் சேவை: தயாரிப்பு ஏற்பு மற்றும் நிறுவல் வழிகாட்டுதலை நடத்துவதற்காக பொறியாளர்கள் அனுப்பப்பட்டனர்.
4.ஆன்-சைட் தொழில்நுட்ப காத்திருப்பு ஆதரவு: உச்ச நிறுவல் கட்டங்களில் குடியுரிமை பொறியியல் ஆதரவு கிடைக்கும்.
5.நீண்ட கால பின்தொடர்தல் சேவை: வருடாந்த செயல்பாட்டு நிலை தணிக்கைகளுக்கு பிந்தைய கமிஷன் மற்றும் தொழில்முறை பராமரிப்பு பரிந்துரைகள்.
நாங்கள் 18 மாத உத்தரவாதக் காலத்தை வழங்குகிறோம், தொழில்துறை சராசரியை விட 6 மாதங்கள் அதிகம். உத்தரவாதக் கவரேஜுக்குள் எழும் தரக் குறைபாடுகளுக்கு, 48 மணிநேர மறுமொழி நேரம் மற்றும் 72 மணி நேரத்திற்குள் ஆன்-சைட் சரிசெய்தலுக்கு உத்தரவாதம் அளிக்கிறோம்.
கே: ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் சப்போர்ட்களுக்கான உங்களது அதிகபட்ச அடையக்கூடிய சுமை மற்றும் இடப்பெயர்ச்சி என்ன?
A: நிலையான மாதிரிகள் அதிகபட்ச சுமை 2000kN மற்றும் அதிகபட்ச இடப்பெயர்ச்சி 600mm ஐ அடையும். பெஸ்போக் வடிவமைப்புகள் கூடுதல்-பெரிய தேவைகளுக்குக் கிடைக்கின்றன, 3000kN வரை சுமை மற்றும் 800mm இடப்பெயர்ச்சி திறன் கொண்டவை.
கே: தயாரிப்புகள் குறைந்த வெப்பநிலை சேவைக்கு ஏற்றதா?
ப: ஆம். குறைந்த-வெப்பநிலை சிறப்பு மாறுபாடுகள் 304 அல்லது 316L துருப்பிடிக்காத எஃகு, குறைந்த வெப்பநிலை தாக்க சோதனை மூலம் சரிபார்க்கப்பட்டது, மேலும் LNG, எத்திலீன் மற்றும் பிற கிரையோஜெனிக் பைப்லைன் அமைப்புகளுக்கு -196℃ இல் நிலையானதாக செயல்பட முடியும்.
கே: நிலையான முன்னணி நேரங்கள் என்ன?
A: நிலையான மாதிரிகள் 45-60 நாள் முன்னணி நேரத்தைக் கொண்டுள்ளன; தனிப்பயனாக்கப்பட்ட அலகுகள் சிக்கலான தன்மையைப் பொறுத்து 60-90 நாட்கள் ஆகும். அவசரத் திட்டங்களுக்கு, 30 நாட்களுக்கு மிகக் குறைந்த நேரத்துடன், அவசர உற்பத்தி கிடைக்கிறது.
