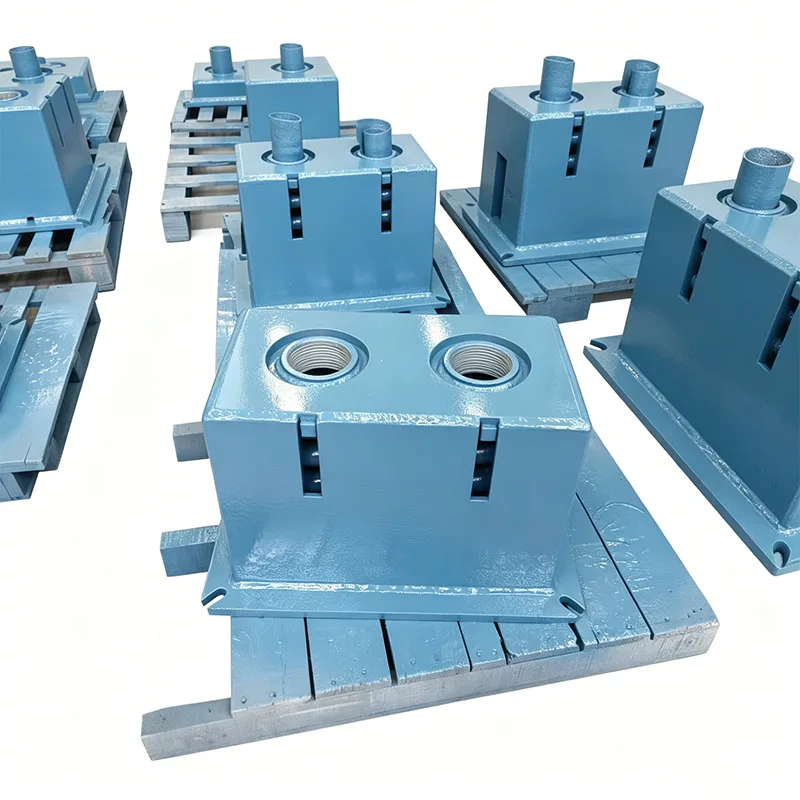

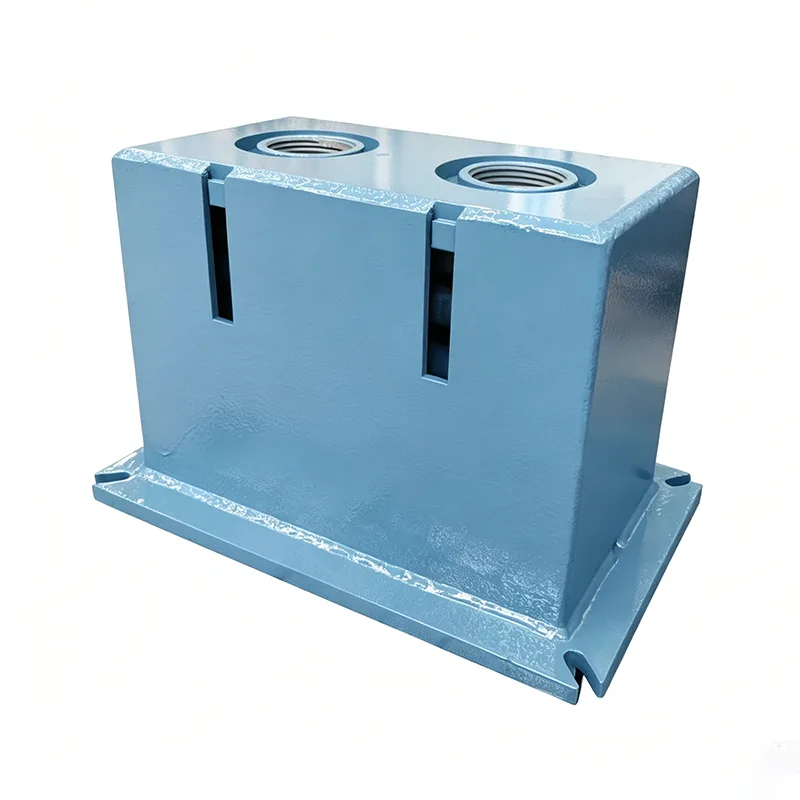

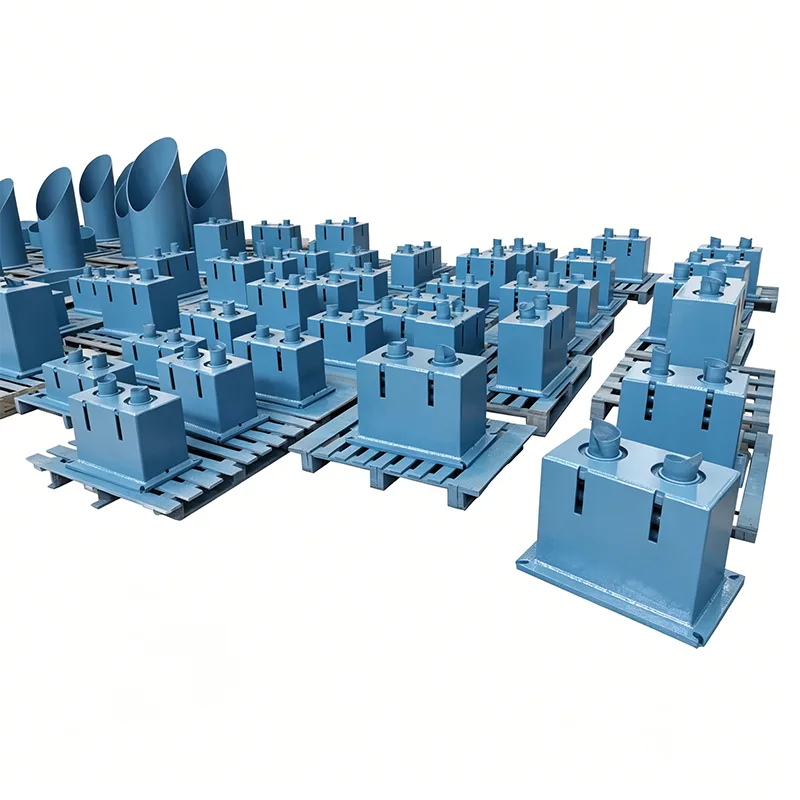

பிக் டன் ஸ்பிரிங் சப்போர்ட்ஸ்

2012 இல் நிறுவப்பட்ட, யாங்சோ தியான்ஷுன் பைப்லைன் டெக்னாலஜி கோ., லிமிடெட், ஹெவி-டூட்டி பைப்லைன் ஆதரவு தீர்வுகளில் விரிவான R&D மற்றும் உற்பத்தி நிபுணத்துவத்தைக் கொண்டுள்ளது. எங்கள் பிக் டன் ஸ்பிரிங் சப்போர்ட்ஸ் என்பது வழக்கமான ஸ்பிரிங் ஹேங்கர்களின் சுமை வரம்பை உடைத்து, அதி-உயர் சுமை நிலைகளுக்காக உருவாக்கப்பட்ட தனிப்பயனாக்கப்பட்ட தயாரிப்பு வரிசையாகும். 100 டன்களுக்கு மேல் ஒற்றை தூக்கும் புள்ளிகள் கொண்ட தீவிர காட்சிகளுக்காக பிரத்தியேகமாக வடிவமைக்கப்பட்டுள்ளது, அவை பல தேசிய அளவிலான முக்கிய ஆற்றல் திட்டங்களில் வெற்றிகரமாக பயன்படுத்தப்பட்டுள்ளன.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

ஹெவி-டூட்டி வேலை நிலைமைகள் என்ன? தொழில் வலி புள்ளிகள்

பெரிய அளவிலான எரிசக்தி மற்றும் பெட்ரோ கெமிக்கல் திட்டங்களில், தீவிர சுமைகளைக் கொண்ட குழாய்கள் பின்வருமாறு:

பெரிய விட்டம் கொண்ட தடிமனான சுவர் பைப்லைன்கள்: DN1200+, சுவர் தடிமன் ≥50mm, ஒரு மீட்டருக்கு 5 டன்களுக்கு மேல் எடை

பெரிய உபகரண இணைப்பு பைப்லைன்கள்: உலைகளின் நுழைவாயில்/வெளியேற்றம், வெப்பமூட்டும் உலைகள், நீராவி விசையாழிகள், 100 டன்களுக்கு மேல் ஒற்றை தூக்கும் புள்ளி சுமை

நீளமான குழாய் ரேக் மெயின்கள்: ஸ்பான் ≥30 மீட்டர், பாரிய செறிவூட்டப்பட்ட சுமைகளுடன்

சிறப்பு அலாய் பைப்லைன்கள்: டூப்ளக்ஸ் ஸ்டீல், நிக்கல் அடிப்படையிலான அலாய் பைப்லைன்கள், அதிக பொருள் அடர்த்தி காரணமாக கார்பன் ஸ்டீலை விட அதிக கனமானது

வழக்கமான தயாரிப்புகளின் வரம்புகள்:

நிலையான ஸ்பிரிங் ஹேங்கர்களின் அதிகபட்ச சுமை பொதுவாக 40 டன்களுக்கு மேல் இருக்காது

சாதாரண கட்டமைப்புகள் சிதைந்து 80 டன்களுக்கு மேல் நிலைத்தன்மையை இழக்கின்றன

பல குழு இணை இணைப்பு ஒத்திசைவை உறுதி செய்வதில் தோல்வியடைந்து, விசித்திரமான ஏற்றத்தை ஏற்படுத்துகிறது

மிகச் சில உள்நாட்டு உற்பத்தியாளர்கள் நம்பத்தகுந்த வகையில் 100-டன்+ ஆதரவுகளை உற்பத்தி செய்ய முடியும்

பிக் டன் ஸ்பிரிங் ஆதரவுகள் இந்தத் தொழில்துறை அளவிலான சவாலைத் தீர்க்கும் நோக்கத்துடன் உருவாக்கப்பட்டவை.

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

முக்கிய தொழில்நுட்ப முன்னேற்றங்கள்

மல்டி-ஸ்பிரிங் ஒத்திசைவான இணை தொழில்நுட்பம்

4-8 ஸ்பிரிங் குழுக்களில் சம விசை விநியோகத்திற்கான மைய சமச்சீர் ஏற்பாடு

தனிப்பட்ட வசந்த சோதனை/பொருத்தம், விறைப்பு விலகல் ≤2%

காப்புரிமை பெற்ற சுமை சமநிலை பொறிமுறையானது 100% ஒத்திசைவான சுருக்கத்திற்கு உத்தரவாதம் அளிக்கிறது

பல வசந்த இணை அமைப்புகளில் விசித்திரமான ஏற்றுதலை நீக்குகிறது

அல்ட்ரா-ஹை ஸ்ட்ரென்த் ஸ்ட்ரக்சுரல் சிஸ்டம்

Q460C உயர் வலிமை எஃகு, நிலையான பொருட்களை விட 80% அதிக மகசூல் வலிமை

ஒருங்கிணைந்த பெட்டி வகை அமைப்பு, வழக்கமான வடிவமைப்புகளை விட 3x அதிக வளைவு/முறுக்கு விறைப்பு

வரையறுக்கப்பட்ட உறுப்பு உகப்பாக்கம் அழுத்த செறிவு புள்ளிகளை நீக்குகிறது

முழு சுமையின் கீழ் கட்டமைப்பு சிதைவு ≤0.5mm

பெரிய விட்டம் கொண்ட கனரக இணைப்பு தொழில்நுட்பம்

42CrMo அலாய் ஸ்டீல் முள் தண்டுகள் (அணைக்கப்பட்டது & மென்மையாக்கப்பட்டது)

அதிகபட்ச முள் விட்டம் 150 மிமீ, ஒற்றை-தண்டு சுமை திறன் 300 டன்களுக்கு மேல்

சுய-உயவூட்டும் செப்பு அலாய் புஷிங்ஸ், உராய்வு குணகம் ≤0.08

உராய்வு தாக்கத்தை குறைக்கிறது, சுமை நிலைத்தன்மையை கணிசமாக மேம்படுத்துகிறது

உயர் துல்லியமான உற்பத்தி செயல்முறை

சுமை தாங்கும் தட்டுகளுக்கான CNC ஃப்ளேம் + பிளாஸ்மா கலவை வெட்டு

முக்கிய துளைகளுக்கு CNC போரிங், நிலை துல்லியம் ±0.05mm

பிந்தைய வெல்ட் அழுத்த நிவாரண சிகிச்சை எஞ்சிய அழுத்தத்தை நீக்குகிறது

பெரிய CNC கேன்ட்ரி மையங்களில் ஒரு-கிளாம்ப் எந்திரம்

பல அடுக்கு பாதுகாப்பு பாதுகாப்பு

இரட்டை பாதுகாப்பு: இயந்திர வரம்பு + ஹைட்ராலிக் தாங்கல்

ஓவர்லோட் அலாரம் 110% மதிப்பிடப்பட்ட சுமையில் தூண்டுகிறது

தேவையற்ற வடிவமைப்பு: ஒரு வசந்த குழு தோல்வியடைந்தாலும் பாதுகாப்பான செயல்பாடு

தலைகீழான எதிர்ப்பு அமைப்பு பக்கவாட்டு சக்திகளின் கீழ் நிலைத்தன்மையை உறுதி செய்கிறது

பிரத்யேக சோதனை மற்றும் சரிபார்ப்பு அமைப்பு

100% முழு-சுமை சரிபார்ப்புக்காக 300-டன் பிரத்யேக சுமை சோதனையாளர்

முழு ஸ்ட்ரோக் தொடர்ச்சியான தரவு கையகப்படுத்தல் (வினாடிக்கு 10 அளவீடுகள்)

நிகழ்நேர நிலையான கணக்கீடு - தகுதியற்ற அலகுகள் ஒருபோதும் அனுப்பப்படாது

உருவகப்படுத்தப்பட்ட சோர்வு சோதனை நீண்ட கால நம்பகத்தன்மையை சரிபார்க்கிறது

தொழிற்சாலை சோதனை மற்றும் சரிபார்ப்பு நெறிமுறை

ஒவ்வொரு பிக் டன் ஸ்பிரிங் ஆதரவும் டெலிவரிக்கு முன் கட்டாய சோதனைக்கு உட்படுகிறது:

உள்வரும் பொருள் ஆய்வு

அதிக வலிமை கொண்ட எஃகு கலவைக்கான நிறமாலை பகுப்பாய்வு

ஸ்பிரிங் ஸ்டீல் கடினத்தன்மை & உலோகவியல் சோதனை

உட்புற குறைபாடுகளுக்கான மீயொலி குறைபாடு கண்டறிதல்

இயந்திர சொத்து இழுவிசை சோதனை

செயல்பாட்டில் உள்ள தரக் கட்டுப்பாடு

CNC பாகங்களுக்கான 3-ஒருங்கிணைந்த பரிமாண ஆய்வு

100% UT அல்ட்ராசோனிக் வெல்ட் குறைபாடு கண்டறிதல்

100% MT காந்த துகள் வெல்ட் ஆய்வு

ஸ்பிரிங் குழு சுமை-இடப்பெயர்ச்சி வளைவு பொருத்தம்

முழு-சுமை இறுதி சோதனை (முக்கிய படி)

300-டன் சோதனையாளர் படி ஏற்றுதல்: 0→50%→100%→120%

50+ அளவீட்டு புள்ளிகளுடன் முழு பக்கவாதம் சோதனை

சுமை நிலைத்தன்மை சரிபார்ப்பு (≤±3% இருக்க வேண்டும்)

கட்டமைப்பு சிதைவு சோதனை (≤0.5mm இருக்க வேண்டும்)

ஒத்திசைவு துல்லிய சரிபார்ப்பு (≤2% குழு விலகல்)

விநியோக ஆவணம்

முழு பொருள் தர சான்றிதழ்கள்

வெல்ட் குறைபாடு கண்டறிதல் அறிக்கைகள்

ஸ்பிரிங் மேட்சிங் சோதனை அறிக்கைகள்

முழு சுமை சோதனை வளைவு அறிக்கைகள்

வரையறுக்கப்பட்ட உறுப்பு பகுப்பாய்வு அறிக்கைகள்

தயாரிப்பு தகுதி சான்றிதழ்

வழக்கமான விண்ணப்ப வழக்குகள்

வழக்கு 1: 20 மில்லியன் டன்கள்/ஆண்டு சுத்திகரிப்பு மற்றும் இரசாயன ஒருங்கிணைப்பு திட்டம்

தயாரிப்பு: 150-டன் பிக் டன் நிலையான சக்தி வசந்த ஆதரவு

பயன்பாடு: ஹைட்ரஜனேற்ற உலை வெளியேற்ற குழாய்

நிபந்தனைகள்: 150-டன் சுமை, 250மிமீ இடப்பெயர்ச்சி, 420℃ அதிக வெப்பநிலை

முடிவு: 3 வருட நிலையான செயல்பாடு, நிலைத்தன்மை ±2.5%க்குள் பராமரிக்கப்படுகிறது

வழக்கு 2: அல்ட்ரா-சூப்பர்கிரிட்டிகல் 1000MW பவர் யூனிட்

தயாரிப்பு: 120-டன் ஹெவி-டூட்டி கான்ஸ்டன்ட் ஃபோர்ஸ் ஹேங்கர்

பயன்பாடு: முக்கிய நீராவி குழாய்

நிபந்தனைகள்: 120-டன் சுமை, 300 மிமீ இடப்பெயர்ச்சி

முடிவு: முதல் சோதனையில் மின் உற்பத்தி நிலையத்தை ஏற்றுக்கொண்டது, செயல்பாட்டு சிக்கல்கள் இல்லை

வழக்கு 3: LNG டெர்மினல் திட்டம்

தயாரிப்பு: 80-டன் குறைந்த வெப்பநிலை ஹெவி-டூட்டி ஆதரவு

விண்ணப்பம்: குளிர் பெட்டி பிரதான குழாய்

நிபந்தனைகள்: -162℃ கிரையோஜெனிக் சூழல், 80-டன் சுமை

முடிவு: குறைந்த-வெப்பநிலைப் பொருளைத் தேர்வு செய்தல், சிக்கலற்ற சிக்கல்கள் இல்லை

தனிப்பயன் திட்ட சேவை செயல்முறை

திட்டத்திற்கு முந்தைய தொழில்நுட்ப ஆலோசனை

விரிவான பணி நிலை அளவுருக்களை சேகரிக்க அர்ப்பணிப்புள்ள பொறியாளர்

சுமை-இடப்பெயர்ச்சி பொருத்தம் கணக்கீடு கொண்ட ஆரம்ப வடிவமைப்பு

வரையறுக்கப்பட்ட உறுப்பு கட்டமைப்பு வலிமை/விறைப்பு சரிபார்ப்பு

தொழில்நுட்ப முன்மொழிவு + மேற்கோள் வழங்கல்

வடிவமைப்பு உறுதிப்படுத்தல்

விரிவான பொறியியல் வரைபடங்கள் (அவுட்லைன், சுமை அட்டவணைகள்)

முக்கிய தொழில்நுட்ப அளவுருக்கள் இருதரப்பு உறுதிப்படுத்தல்

ஆய்வு மற்றும் சோதனைத் திட்டம் (ITP) மேம்பாடு

கையொப்பமிடப்பட்ட ஒப்புதலுக்குப் பிறகு உற்பத்தி கிக்ஆஃப்

உற்பத்தி முன்னேற்றம் கண்காணிப்பு

வாராந்திர தயாரிப்பு புகைப்பட புதுப்பிப்புகள்

முக்கிய மைல்கற்களுக்கு வாடிக்கையாளர் சாட்சி வாய்ப்புகள்

முழுவதும் மூன்றாம் தரப்பு ஆய்வு ஆதரவு

நிகழ்நேர தொழில்நுட்ப தெளிவுபடுத்தல் பதில்

தொழிற்சாலை ஏற்றுக்கொள்ளல்

ஆன்-சைட் ஃபுல்-லோட் டெஸ்ட் சாட்சியம் கிடைக்கும்

நிகழ்நேர சோதனை தரவு காட்சி

முழுமையான ஆவணங்களை ஒப்படைத்தல்

தொழில்முறை பேக்கேஜிங் & ஷிப்பிங்

ஆன்-சைட் ஆதரவு

நிறுவல் வழிகாட்டுதலுக்கான தொழில்நுட்ப ஊழியர்கள்

ஆணையிடுதல் மற்றும் சுமை அளவுத்திருத்த உதவி

கமிஷனுக்குப் பின் பின்தொடர்தல் வருகைகள்

வாழ்நாள் தொழில்நுட்ப ஆதரவு

பிக் டன் ஸ்பிரிங் சப்போர்ட்ஸ் ஹெவி-டூட்டி பைப்லைன் ஆதரவுக்கான தொழில்நுட்ப அளவுகோலை அமைக்கிறது. கடுமையான சோதனை மற்றும் நிரூபிக்கப்பட்ட திட்ட அனுபவத்தின் மூலம் உங்கள் முக்கியமான பொறியியல் திட்டங்களுக்கு நம்பகமான அதி-உயர் சுமை தீர்வுகளை வழங்குவதன் மூலம், தொழில்துறை வரம்புகளை நாங்கள் மீறுகிறோம்.
