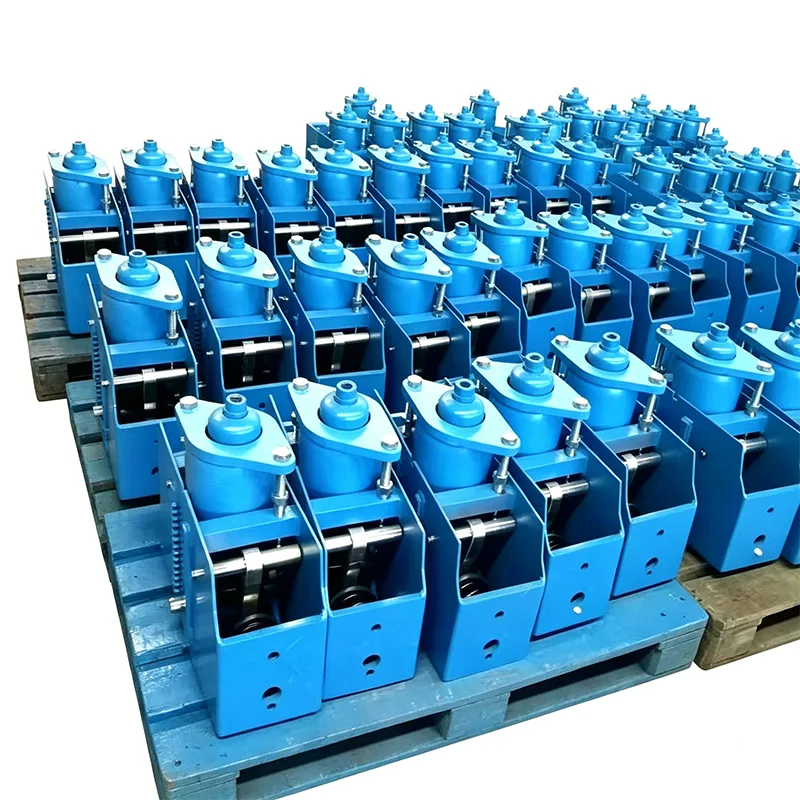

உயர் சுமை நிலையான ஸ்பிரிங் ஹேங்கர்

உயர் சுமை கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் என்பது தொழில்துறை குழாய் அமைப்புகளில் இடப்பெயர்ச்சி மற்றும் சுமைகளைக் கட்டுப்படுத்துவதற்கான முக்கிய அங்கமாகும். உயர்-வெப்பநிலை மற்றும் உயர் அழுத்த வேலை நிலைமைகளின் கீழ், குழாய்கள் வெப்பநிலை மாற்றங்களால் வெப்ப விரிவாக்கம் மற்றும் சுருக்க இடப்பெயர்ச்சியை உருவாக்குகின்றன. இடப்பெயர்ச்சியுடன் துணை சக்தி மாறினால், அது குழாய் அழுத்த செறிவுக்கு வழிவகுக்கும் மற்றும் அமைப்பின் பாதுகாப்பான செயல்பாட்டை அச்சுறுத்தும். எங்கள் உயர் சுமை கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் கண சமநிலையின் கொள்கையின் அடிப்படையில் வடிவமைக்கப்பட்டுள்ளது. பைப்லைன் செங்குத்து இடப்பெயர்ச்சியின் முழு பக்கவாதம் முழுவதும் நிலையான துணை சக்தியை இது தொடர்ந்து வெளியிட முடியும், கூடுதல் அழுத்தத்தால் ஏற்படும் பைப்லைன்கள் மற்றும் இணைக்கப்பட்ட உபகரணங்களுக்கு சேதம் ஏற்படுவதை திறம்பட தவிர்க்கிறது.

Yangzhou Tianshun பைப்லைன் டெக்னாலஜி கோ., லிமிடெட், 2012 இல் நிறுவப்பட்டது, பைப்லைன் ஆதரவுகள் மற்றும் ஹேங்கர்கள் துறையில் கவனம் செலுத்துகிறது, 14 வருட உற்பத்தி மற்றும் பயன்பாட்டு அனுபவத்தை குவிக்கிறது. உலகெங்கிலும் உள்ள 40 க்கும் மேற்பட்ட நாடுகளில் எங்கள் தயாரிப்புகள் ஆற்றல், பெட்ரோகெமிக்கல், எரிசக்தி மற்றும் பிற தொழில்களில் முக்கிய திட்டங்களுக்கு சேவை செய்துள்ளன, மேலும் நிலையான தரத்துடன் வாடிக்கையாளர்களிடமிருந்து நீண்டகால மறு கொள்முதல் நம்பிக்கையை வென்றுள்ளன.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

முக்கிய வேலை கொள்கை

ஹை லோட் கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் இரட்டை-கை லீவர் மெக்கானிசம் மற்றும் ஸ்பைரல் ஸ்பிரிங் அசெம்பிளி ஆகியவற்றின் கூட்டு வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது கண சமநிலையின் இயந்திரக் கொள்கையின் அடிப்படையில் நிலையான சக்தி வெளியீட்டை உணர்ந்து கொள்கிறது:

▶  மொமண்ட் சமநிலை பொறிமுறை: பைப்லைன் வெப்ப இடப்பெயர்ச்சியை உருவாக்கும் போது, ​​ஸ்பிரிங் அசெம்பிளியானது நெம்புகோல் பொறிமுறையின் மூலம் முறுக்குவிசையை கடத்துகிறது, சுமை தருணத்தையும் வசந்த தருணத்தையும் எப்போதும் சமநிலையில் வைத்திருக்கும்

▶  கேம் வழிகாட்டி இழப்பீடு: உள்ளமைக்கப்பட்ட துல்லிய கேம் வழிகாட்டி அமைப்பு இயந்திர உராய்வு மற்றும் உற்பத்தி விலகல்களால் ஏற்படும் ஏற்ற ஏற்ற இறக்கங்களுக்கு ஈடுசெய்கிறது

▶  ஸ்ட்ரோக் இன்டிகேட்டர் சாதனம்: காட்சிப்படுத்தப்பட்ட இடப்பெயர்ச்சி காட்டி பொருத்தப்பட்டுள்ளது, இது நிகழ்நேரத்தில் பைப்லைன் இடப்பெயர்ச்சியைக் கண்காணிக்கும், தளத்தில் நிறுவுதல் மற்றும் சரிசெய்தல் ஆகியவற்றை எளிதாக்குகிறது

தொழில்நுட்ப அளவுருக்கள்

அளவுரு உருப்படி	தொழில்நுட்ப குறிகாட்டிகள்	மரணதண்டனை தரநிலை
மதிப்பிடப்பட்ட சுமை வரம்பு	0.5kN ~ 1000kN (அதிக பெரிய சுமை தனிப்பயனாக்கக்கூடியது)	GB/T 17116 / HG/T 20644
வேலை இடப்பெயர்ச்சி வரம்பு	±50மிமீ ~ ±500மிமீ	பொறியியல் வடிவமைப்பு தேவைகளுக்கு ஏற்ப
சுமை நிலைத்தன்மை	≤±5% (தேசிய தரநிலை தேவை ≤6% ஐ விட அதிகமாக உள்ளது)	ஒரு யூனிட்டுக்கு தொழிற்சாலை ஆய்வு
வேலை வெப்பநிலை வரம்பு	-20℃ ~ 450℃ (அதிக வெப்பநிலை நிலைகளுக்குத் தனிப்பயனாக்கக்கூடியது)	பொருள் தழுவல் வடிவமைப்பு
ஆன்-சைட் சுமை சரிசெய்தல் வரம்பு	±10%	சிறப்பு சரிசெய்தல் பொறிமுறையுடன் பொருத்தப்பட்டுள்ளது
சோர்வு வாழ்க்கை	≥10,000 சுழற்சிகள்	உருவகப்படுத்தப்பட்ட வேலை நிலை சோதனை
வசந்த பொருள்	60Si2MnA அதிக வலிமை கொண்ட ஸ்பிரிங் ஸ்டீல்	வெற்றிட வெப்ப சிகிச்சை செயல்முறை

முக்கிய தயாரிப்பு அம்சங்கள்

1. நிலையான சுமை நிலைத்தன்மை செயல்திறன்

ஹை லோட் கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கரின் சுமை விலகல் முழு பக்கவாதம் முழுவதும் ± 5% க்குள் கட்டுப்படுத்தப்படுகிறது, இது தேசிய தரநிலை தேவையை விட அதிகமாக உள்ளது. மல்டி-டிஸ்க் ஸ்பிரிங் கலவை மற்றும் துல்லியமான இயந்திர வடிவமைப்பு மூலம், வெப்ப இடப்பெயர்ச்சியின் போது குழாய் எப்போதும் சீரான ஆதரவைப் பெறுவதை உறுதிசெய்கிறது, இது அழுத்த செறிவு அபாயத்தை அடிப்படையில் நீக்குகிறது.

2. அதிக சுமை நிலைமைகளுக்கு வலுவான தழுவல்

உயர்-சுமை பைப்லைன் அமைப்புகளுக்கு உகந்ததாக வடிவமைக்கப்பட்டுள்ளது, சுமை தாங்கும் சட்டமானது Q345B உயர் வலிமை கொண்ட கட்டமைப்பு எஃகு பயன்படுத்துகிறது, மேலும் ஸ்பிரிங் சிலிண்டர் ஒருங்கிணைந்த ஸ்பின்னிங் மூலம் உருவாகிறது, சுற்றளவு வெல்ட்களின் மறைக்கப்பட்ட ஆபத்துகளை நீக்குகிறது. தயாரிப்பு அதிகபட்சமாக 1000kN சுமைகளைத் தாங்கும், பெரிய மின் நிலையங்கள், சுத்திகரிப்பு அலகுகள் மற்றும் பிற வசதிகளில் அதிக சுமை குழாய்களின் ஆதரவு தேவைகளைப் பூர்த்தி செய்கிறது.

3. வசதியான நிறுவல் மற்றும் பராமரிப்பு

▶  நிறுவல் மற்றும் போக்குவரத்தின் போது ஸ்பிரிங் பூட்ட, தற்செயலான இடப்பெயர்ச்சியைத் தடுக்க, சுமை பூட்டுதல் சாதனம் பொருத்தப்பட்டுள்ளது

▶  உண்மையான வேலை நிலை விலகல்களுக்கு ஏற்ப ஆன்-சைட் லோட் ±10% க்குள் நன்றாக டியூன் செய்யப்படலாம்

▶  தரப்படுத்தப்பட்ட இணைப்பு இடைமுகங்கள், பல்வேறு குழாய் நிறுவல் படிவங்களுடன் இணக்கமானது

▶  மாடுலர் கட்டமைப்பு வடிவமைப்பு, அணியும் பாகங்களை வசதியாக மாற்றுதல்

4. முழு வேலை நிலை கவரேஜ்

தயாரிப்பு -20℃ முதல் 450℃ வரை வேலை செய்யும் வெப்பநிலை வரம்பிற்கு ஏற்றதாக இருக்கும். குறைந்த வெப்பநிலை LNG மற்றும் உயர் வெப்பநிலை நீராவி போன்ற சிறப்பு வேலை நிலைமைகளுக்கு, தீவிர சூழல்களில் செயல்திறன் நம்பகத்தன்மையை உறுதிப்படுத்த, தொடர்புடைய உயர் வெப்பநிலை அல்லது குறைந்த வெப்பநிலை எதிர்ப்பு பொருட்கள் தனிப்பயனாக்கலாம்.

தயாரிப்பு தொழில்நுட்ப விவரக்குறிப்புகள்

கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள்	உதாரணம்
மாதிரி / தொடர்	PH, LH, CA, CS, TH
சுமை திறன் (இயக்குதல்)	0.1 kN - 500 kN
மொத்த பயணம்	50 மிமீ, 100 மிமீ, 200 மிமீ, 400 மிமீ
உண்மையான பயணம்	600 மிமீ வரை
சுமை விலகல் (சகிப்புத்தன்மை)	±5% (தரநிலை) / ±3% (அதிக ப்ரிக்.)
நிறுவல் நிலை	கிடைமட்ட / செங்குத்து
வீட்டு முடித்தல்	ஹாட் டிப் கால்வனேற்றப்பட்ட / எபோக்சி
இயக்க வெப்பநிலை.	-20°C முதல் +80°C (சுற்றுப்புறம்)
ஸ்பிரிங் காயில் மெட்டீரியல்	60Si2Mn / 50CrVA
சுமை சரிசெய்தல் வரம்பு	±10% (புலம் சரிசெய்தல்)

உற்பத்தி மற்றும் தரக் கட்டுப்பாடு உத்தரவாதம்

ஒவ்வொரு ஹை லோட் கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கரின் நம்பகமான செயல்திறனை உறுதிப்படுத்த எங்களிடம் முழுமையான உற்பத்தி மற்றும் சோதனை அமைப்பு உள்ளது:

ஒவ்வொரு தயாரிப்பும் ஏற்றுமதிக்கு முன் வீட்டில் முழுமையாக சோதிக்கப்படுகிறது

அனுப்புவதற்கு முன், ஒவ்வொரு தயாரிப்பும் முழுமையான உள் சோதனைத் திட்டத்தின் மூலம் செல்கிறது. இந்த நிரல் பரிமாண மற்றும் காட்சி ஆய்வு, PMI (நேர்மறை பொருள் அடையாளம்), கடினத்தன்மை சோதனை, MT/PT அழிவில்லாத சோதனை, பொருந்தக்கூடிய இடங்களில், சுமை-இடப்பெயர்ச்சி வளைவுகளுடன் கூடிய வசந்த சுமை சோதனை மற்றும் பூச்சு தடிமன் அளவீடு ஆகியவற்றை உள்ளடக்கியது. தொழிற்சாலை சோதனை அறிக்கைகள் (FTR) மற்றும் பொருள் சோதனை அறிக்கைகள் (MTR) ஆகியவை ஏற்றுமதியுடன் வழங்கப்படுகின்றன.

இந்த இன்-ஹவுஸ் டெஸ்டிங் ILAC அங்கீகாரம் பெற்ற மூன்றாம் தரப்பு சோதனை அல்ல

மூன்றாம் தரப்பு சாட்சிய சோதனை அல்லது ஆய்வக சோதனை தேவைப்பட்டால், அதை ஒரு விருப்ப சேவையாக தனித்தனியாக ஏற்பாடு செய்யலாம்.

விருப்பமான மூன்றாம் தரப்பு ஆய்வு சேவைகள் (தனியாக மேற்கோள் காட்டப்பட்டுள்ளது)

1. பொருள் சோதனை

இரசாயன கலவை பகுப்பாய்வு, இழுவிசை சோதனை, சார்பி குறைந்த வெப்பநிலை தாக்க சோதனை மற்றும் கடினத்தன்மை சோதனை ஆகியவை உள்ளன.

2. வெல்ட் என்டிடி

காந்த துகள் சோதனை (MT), திரவ ஊடுருவல் சோதனை (PT), மீயொலி சோதனை (UT) மற்றும் ரேடியோகிராஃபிக் சோதனை (RT) வழங்கப்படலாம்.

3. ஸ்பிரிங் லோட் செயல்திறன் சோதனை

சுமை இடப்பெயர்ச்சி வளைவுகள் சேர்க்கப்பட்டுள்ளன.

4. ஹாட்-டிப் கால்வனைசிங் / எபோக்சி பூச்சு அரிப்பு பாதுகாப்பு ஆய்வு

5. சாட்சி சோதனை, தொழிற்சாலை கண்காணிப்பு மற்றும் முன் ஏற்றுமதி ஆய்வு (PSI)

எது நம்மை வித்தியாசப்படுத்துகிறது

LISEGA சர்வதேச குழாய் ஆதரவு அமைப்புக்கு எதிராக தரப்படுத்தப்பட்டது

சுமை துல்லியம், சோதனை தரநிலைகள் மற்றும் ஆவண அமைப்புகளுக்கு, LISEGA இன்டர்நேஷனல் பைப் சப்போர்ட் சிஸ்டத்தை எங்களின் அளவுகோலாகப் பயன்படுத்துகிறோம்.

நிலையான உள்நாட்டு உற்பத்தியாளரை விட அதிகம்

ஒரு நிலையான உள்நாட்டு உற்பத்தியாளர் பொதுவாக தயாரிப்பை மட்டுமே வழங்குகிறார். ஒவ்வொரு ஸ்பிரிங் யூனிட்டிலும் ஒரு சுமை-இடப்பெயர்ச்சி வளைவை வழங்குவதன் மூலம் நாங்கள் மேலும் செல்கிறோம். மூன்றாம் தரப்பு SGS சோதனை மற்றும் சாட்சி ஆய்வுகளை ஏற்பாடு செய்வதற்கும் நாங்கள் உதவுகிறோம், மேலும் வெளிநாட்டு திட்டங்களுக்கான PE/CPE பொறியாளர்களின் ஆவண மதிப்பாய்வுகளை நாங்கள் ஆதரிக்கிறோம்.

சேவை & ஆதரவு

▶  விற்பனைக்கு முந்தைய தொழில்நுட்ப ஆதரவு: பல்வேறு வேலை நிலைமை பயன்பாடுகளை நன்கு அறிந்த தொழில்முறை விற்பனைக் குழு, பைப்லைன் அளவுருக்களுக்கு ஏற்ப தேர்வு பரிந்துரைகள் மற்றும் தொழில்நுட்ப தீர்வுகளை வழங்க முடியும்

▶  தனிப்பயனாக்கப்பட்ட சேவைகள்: சிறப்பு சுமைகள், சிறப்பு இடப்பெயர்வுகள் மற்றும் சிறப்பு நிறுவல் படிவங்களுக்கான தயாரிப்பு தனிப்பயனாக்கலை ஆதரிக்கவும்

▶  விற்பனைக்குப் பிந்தைய உத்தரவாதம்: நிறுவல் வழிகாட்டுதல் மற்றும் தொழில்நுட்ப ஆலோசனைகளை வழங்குதல் மற்றும் தயாரிப்பு தரச் சிக்கல்களுக்கு உடனடியாகப் பதிலளிக்கவும்

▶  டெலிவரி சுழற்சி: வழக்கமான மாதிரிகள் கையிருப்பில் உள்ளன, மேலும் ஒப்புக்கொள்ளப்பட்ட சுழற்சியின்படி தனிப்பயனாக்கப்பட்ட தயாரிப்புகள் வழங்கப்படுகின்றன
