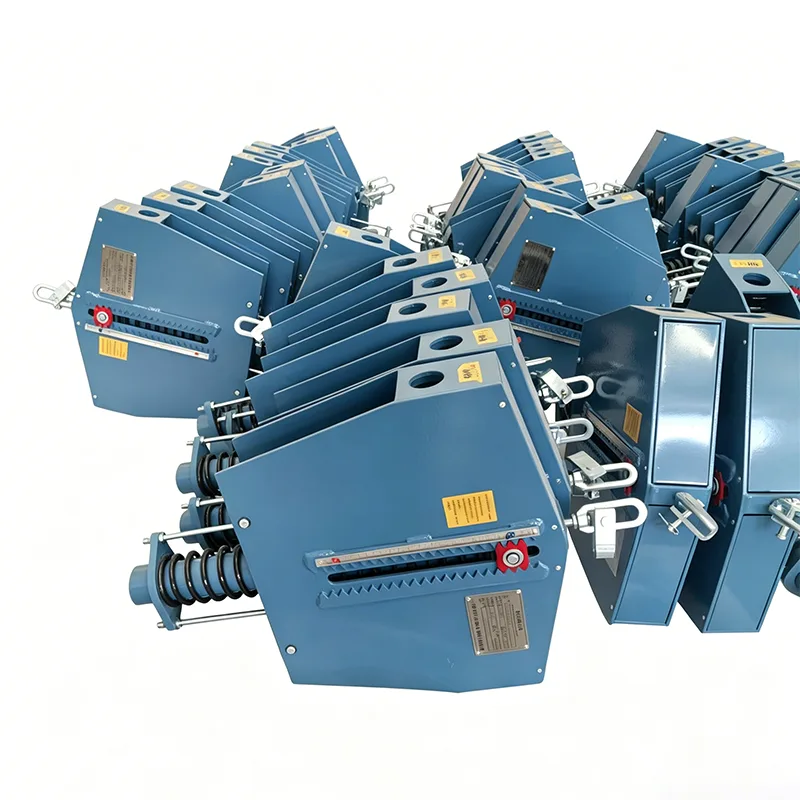

Yangzhou Tianshun பைப்லைன் டெக்னாலஜி கோ., லிமிடெட், 2012 இல் நிறுவப்பட்டது, R&D மற்றும் குழாய் ஆதரவு தயாரிப்புகளை உற்பத்தி செய்வதில் கவனம் செலுத்தும் ஒரு ஒருங்கிணைந்த தொழில் மற்றும் வர்த்தக நிறுவனமாகும். கடந்த 14 ஆண்டுகளில், உலகம் முழுவதும் 40க்கும் மேற்பட்ட நாடுகளில் மின்சாரம், பெட்ரோ கெமிக்கல் மற்றும் எரிசக்தி திட்டங்களுக்கு சேவை செய்துள்ளோம், மேலும் நிலையான தயாரிப்பு தரத்துடன் வாடிக்கையாளர்களிடமிருந்து நீண்டகால நம்பிக்கையைப் பெற்றுள்ளோம். ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் என்பது பெரிய சுமை மற்றும் அதிக தேவையுள்ள வேலை நிலைமைகளுக்காக உருவாக்கப்பட்ட எங்களின் முதன்மை தயாரிப்பு ஆகும். தீவிர வேலை நிலைமைகளின் கீழ் குழாய்களின் பாதுகாப்பான செயல்பாட்டிற்கு நம்பகமான உத்தரவாதத்தை வழங்குவதற்கு பொருட்கள், கட்டமைப்பு மற்றும் தொழில்நுட்பத்தில் இது முறையாக வலுப்படுத்தப்பட்டுள்ளது.
நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.
இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.
பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.
▶ பெரிய விட்டம் கொண்ட தடிமனான சுவர் பைப்லைன்கள்: DN600க்கு மேல், சுவர் தடிமன் 20மிமீக்கு மேல்
▶ அதிக எடை பைப்லைன் அமைப்புகள்: ஒரு லிஃப்டிங் பாயிண்ட் 200kNக்கு மேல், சில 500kNக்கு மேல் சுமை
▶ உயர் வெப்பநிலை மற்றும் உயர் அழுத்த பிரதான குழாய்கள்: மின் உற்பத்தி நிலையத்தின் பிரதான நீராவி, சுத்திகரிப்பு அலகுகளின் உயர் வெப்பநிலை செயல்முறை குழாய்கள்
▶ நீண்ட இடைவெளி பைப்லைன்கள்: பெரிய செறிவூட்டப்பட்ட சுமைகளுடன் பைப் கேலரிகளில் பெரிய அளவிலான குழாய்ப் பிரிவுகள்
▶ ஷெல் சிதைவு மற்றும் விரிசல்: சுமை கட்டமைப்பு தாங்கி வரம்பை மீறுகிறது
▶ போதிய வசந்த விறைப்பு: அதிகப்படியான சுருக்கம், நிலையான விசை பண்புகளின் இழப்பு
▶ பின் வெட்டு தோல்வி: இணைக்கும் பாகங்களின் போதுமான வலிமை இல்லை
▶ சஸ்பென்ஷன் ராட் இழுவிசை சிதைவு: சிறிய விட்டம் கொண்ட கம்பி, ஓவர்லோடிங் நீட்டிப்பு
ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் என்பது பொருட்கள், கட்டமைப்பு மற்றும் தொழில்நுட்பத்தின் அனைத்து பரிமாணங்களிலிருந்தும் முறையான வலுவூட்டலுடன், அத்தகைய வேலை நிலைமைகளுக்காக சிறப்பாக உருவாக்கப்பட்ட ஒரு வலுவூட்டப்பட்ட தயாரிப்பு ஆகும்.
தொழில்துறை புள்ளிவிவரங்களின்படி, கனரக வேலை நிலைமைகள் 60% க்கும் அதிகமான குழாய் ஆதரவு தோல்வி விபத்துக்களுக்கு காரணமாகின்றன:
சிக்கல்: ஏற்றுக்கொள்ளப்பட்ட சாதாரண நிலையான விசைத் தொங்கல், ஒரு லிஃப்டிங் புள்ளி 280kN விளைவு: 3 வருட செயல்பாட்டிற்குப் பிறகு ஷெல் பக்க தட்டு விரிசல், குழாய் மூழ்கியது 120mm இழப்பு: 15 நாட்கள் பணிநிறுத்தம் பராமரிப்பு, 10 மில்லியன் RMBக்கு மேல் நேரடி இழப்பு
சிக்கல்: ஹேங்கர் முள் விட்டம் மிகவும் சிறியதாக இருந்தது, அதிக வெப்பநிலையில் வலிமை குறைந்தது விளைவு: முள் வெட்டு எலும்பு முறிவு, பைப்லைன் விழுந்தது, நடுத்தர கசிவை ஏற்படுத்தியது பாடம்: ஹெவி டியூட்டி ஹேங்கர்கள் உண்மையான வேலை நிலைமைகளின்படி தனித்தனியாக வலிமையைக் கணக்கிட வேண்டும்.
சிக்கல்: குறைந்த வெப்பநிலையில் பொருள் உடையும் தன்மை, சாதாரண Q235 ஷெல் விரிசல்
14 வருட தொழில் அனுபவத்தில், Yangzhou Tianshun பைப்லைன் டெக்னாலஜி இதேபோன்ற பல ஹெவி டியூட்டி ஆதரவு தோல்வி மாற்றும் திட்டங்களைக் கையாண்டுள்ளது, மேலும் ஹெவி டியூட்டி வேலை நிலைமைகளின் தனித்தன்மை மற்றும் அபாயங்களை ஆழமாகப் புரிந்துகொள்கிறது.
| கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் ஸ்பெக் டேபிள் | உதாரணம் |
| மாதிரி / தொடர் | PH, LH, CA, CS, TH |
| சுமை திறன் (இயக்குதல்) | 0.1 kN - 500 kN |
| மொத்த பயணம் | 50 மிமீ, 100 மிமீ, 200 மிமீ, 400 மிமீ |
| உண்மையான பயணம் | 600 மிமீ வரை |
| சுமை விலகல் (சகிப்புத்தன்மை) | ±5% (தரநிலை) / ±3% (அதிக ப்ரிக்.) |
| நிறுவல் நிலை | கிடைமட்ட / செங்குத்து |
| வீட்டு முடித்தல் | ஹாட் டிப் கால்வனேற்றப்பட்ட / எபோக்சி |
| இயக்க வெப்பநிலை. | -20°C முதல் +80°C (சுற்றுப்புறம்) |
| ஸ்பிரிங் காயில் பொருள் | 60Si2Mn / 50CrVA |
| சுமை சரிசெய்தல் வரம்பு | ±10% (புலம் சரிசெய்தல்) |
ஷெல் Q345B குறைந்த-அலாய் உயர்-திறன் எஃகு ஏற்றுக்கொள்கிறது, விளைச்சல் வலிமை 40% அதிகரித்துள்ளது
பக்க தகடு தடிமன் 50% அதிகரித்துள்ளது, வெல்ட்களை பிளவுபடுத்தாமல் முழு தட்டு வெட்டும்
செறிவூட்டப்பட்ட அழுத்தத்தைக் கலைக்க கீழே வலுவூட்டும் விலா தட்டு வடிவமைப்பு
பின் 40Cr அலாய் ஸ்ட்ரக்சுரல் ஸ்டீலை ஏற்றுக்கொள்கிறது, தணிக்கப்பட்டது மற்றும் மென்மையானது, வலிமை 80% அதிகரித்துள்ளது
முள் விட்டம் அதிகபட்ச சுமையின் 5 மடங்கு பாதுகாப்பு காரணியுடன் வடிவமைக்கப்பட்டுள்ளது
உராய்வைக் குறைப்பதற்கும் நிலைத்தன்மையை மேம்படுத்துவதற்கும் சுய-மசகு புஷிங் ஏற்றுக்கொள்ளப்பட்டது
பெரிய சுமைகளுக்கு இணையாக 2-4 செட் ஸ்பிரிங்ஸ், ஒரு ஸ்பிரிங் லோட் நியாயமான வரம்பிற்குள் கட்டுப்படுத்தப்படுகிறது
விசித்திரமான சுமைகளைத் தவிர்க்க ஸ்பிரிங் குழு ஒத்திசைவான சுருக்க வடிவமைப்பு
ஒவ்வொரு வசந்தமும் தனித்தனியாக சோதிக்கப்பட்டது, பொருந்தக்கூடிய விலகல் ≤2%
நெம்புகோல் கை குறுக்குவெட்டு பெரிதாக்கப்பட்டது, வளைக்கும் மாடுலஸ் 100% அதிகரித்துள்ளது
உள்ளூர் நசுக்குதலைத் தடுக்க ஃபுல்க்ரமில் தடிமனான லைனிங் பிளேட்
கேம் மேற்பரப்பு உயர் அதிர்வெண் தணிக்கப்பட்டது, HRC45 க்கு மேல் கடினத்தன்மை, உடைகள் எதிர்ப்பு வாழ்க்கை 3 மடங்கு அதிகரித்துள்ளது
CNC ஆல் செயலாக்கப்பட்ட முக்கிய துளை நிலைகள், நிலை துல்லியம் ±0.1mm
நெம்புகோல் கண விகிதப் பிழை ±1%க்குள் கட்டுப்படுத்தப்பட்டது
ஸ்பிரிங் சுருக்கம் துல்லியமாக அமைக்கப்பட்டது, குளிர் சுமை விலகல் ≤3%
முக்கிய சுமை தாங்கும் பற்றவைப்புகள் முழு ஊடுருவல் வெல்டிங் செயல்முறையை ஏற்றுக்கொள்கின்றன
100% அல்ட்ராசோனிக் சோதனை, JB/T 4730 தரம் II தேவைகளைப் பூர்த்தி செய்கிறது
வெல்டிங் எஞ்சிய அழுத்தத்தை அகற்ற பிந்தைய வெல்ட் அழுத்த நிவாரண சிகிச்சை
மேல் மற்றும் கீழ் இயந்திர வரம்புகள் ஓவர்-ஸ்ட்ரோக் சேதத்தைத் தடுக்க அமைக்கப்பட்டுள்ளன
ஓவர்லோட் பாதுகாப்பு சாதனம், அசாதாரண சுமையின் கீழ் எச்சரிக்கையைத் தூண்டுகிறது
நிறுவல் மற்றும் போக்குவரத்தின் போது நீரூற்றுகளைப் பாதுகாக்க இடப்பெயர்ச்சி பூட்டுதல் சாதனம்
பின்வருபவை அளவிடப்பட்ட தரவு (300kN சுமை, 200mm இடப்பெயர்ச்சி வேலை நிலை):
|
பக்கவாதம் நிலை |
சாதாரண கான்ஸ்டன்ட் ஃபோர்ஸ் ஹேங்கர் சுமை |
ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் லோட் |
தேசிய தரநிலை அனுமதிக்கக்கூடிய விலகல் |
|
0% (குளிர் நிலை) |
282kN (-6.0%) |
294kN (-2.0%) |
±6% |
|
25% |
285kN (-5.0%) |
297kN (-1.0%) |
±6% |
|
50% (நடுத்தர) |
300kN (0%) |
300kN (0%) |
±6% |
|
75% |
318kN (+6.0%) |
306kN (+2.0%) |
±6% |
|
100% (சூடான நிலை) |
321kN (+7.0%) |
309kN (+3.0%) |
±6% |
|
அதிகபட்ச விலகல் |
7.0% (தரத்தை மீறுகிறது) |
3.0% (தேசிய தரத்தை விட மிகவும் சிறந்தது) |
6% |
ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கரின் முழு ஸ்ட்ரோக் சுமை விலகல் ± 4% க்குள் கட்டுப்படுத்தப்படுகிறது, இது தேசிய தரநிலை தேவைகளை விட மிகவும் சிறந்தது, பைப்லைன்கள் மற்றும் உபகரணங்களின் பாதுகாப்பை திறம்பட பாதுகாக்கிறது.
ஒவ்வொரு ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கரும் டெலிவரிக்கு முன் பின்வரும் சரிபார்ப்பை முடிக்க வேண்டும்:
எஃகு தகடுகள் மற்றும் சுற்று கம்பிகளின் பொருள் சான்றிதழ் சரிபார்ப்பு
வசந்த எஃகு கடினத்தன்மை மற்றும் கலவை மறு ஆய்வு
வெல்டிங் பொருள் பொருந்தக்கூடிய சரிபார்ப்பு
CNC எந்திர பரிமாணங்களின் CMM ஆய்வு
வெல்ட் UT சோதனை
ஸ்பிரிங் குழு சுமை-இடப்பெயர்ச்சி வளைவு சோதனை
100% முழு பக்கவாதம் ஏற்றுதல் சோதனை, 20 அளவிடும் புள்ளி தரவு பதிவு
நிலையான கணக்கீடு, தகுதியற்ற தயாரிப்புகளுக்கான மறுவேலை
சாதனத்தைப் பூட்டுதல் மற்றும் சாதனத்தின் செயல்பாட்டுச் சோதனை வரம்பு
இடப்பெயர்ச்சி காட்டி அளவுத்திருத்தம்
பொருள் தர சான்றிதழ் ஆவணங்கள்
வெல்ட் ஆய்வு அறிக்கை
வசந்த சோதனை அறிக்கை
முழுமையான இயந்திர சுமை-இடப்பெயர்ச்சி சோதனை வளைவு
தயாரிப்பு தகுதி சான்றிதழ் மற்றும் நிறுவல் கையேடு
|
தொழில் |
விண்ணப்ப காட்சிகள் |
வழக்கமான சுமை வரம்பு |
|
சக்தி தொழில் |
சூப்பர் கிரிட்டிகல்/அல்ட்ரா-சூப்பர் கிரிட்டிகல் அலகுகளின் முக்கிய நீராவி மற்றும் மீண்டும் சூடாக்கும் நீராவி குழாய்கள் |
200kN ~ 800kN |
|
பெட்ரோ கெமிக்கல் |
ஹைட்ரோபிராசசிங் ரியாக்டர் அவுட்லெட்டுகள், பெரிய வெப்பமூட்டும் உலை நுழைவாயில் மற்றும் அவுட்லெட் பைப்லைன்கள் |
150kN ~ 600kN |
|
LNG டெர்மினல்கள் |
குளிர் பெட்டி நுழைவாயில்கள் மற்றும் விற்பனை நிலையங்கள், பெரிய குறைந்த வெப்பநிலை செயல்முறை குழாய்கள் |
100kN ~ 500kN |
|
நீண்ட தூர குழாய்கள் |
பெரிய அளவிலான குழாய் பிரிவுகள், வால்வு அறைகளில் செறிவூட்டப்பட்ட சுமை குழாய்கள் |
100kN ~ 400kN |
|
அணு சக்தி |
வழக்கமான தீவின் முக்கிய நீராவி, நீர் வழங்கல் அமைப்பு குழாய்கள் |
200kN ~ 700kN |
|
உலோகவியல் |
குண்டு வெடிப்பு உலை வெப்பக் காற்று குழாய்கள், பெரிய கழிவு வெப்ப கொதிகலன் குழாய்கள் |
150kN ~ 500kN |
ஹெவி டியூட்டி திட்டங்களுக்கான பிரத்யேக சேவை செயல்முறை
1.தொழில்நுட்ப நறுக்குதல்: சுமை, இடப்பெயர்ச்சி மற்றும் இடத் தேவைகளை உறுதிப்படுத்த, தொழில்முறை பொறியாளர்கள் குழாய் அழுத்த ஆய்வாளர்களுடன் இணைக்கின்றனர்.
2.திட்ட வடிவமைப்பு: சிறப்பு இடக் கட்டுப்பாடுகளுக்கு தனிப்பயனாக்கப்பட்ட வடிவமைப்பு திட்டங்களை வழங்கவும்
3.வரைதல் உறுதிப்படுத்தல்: இரு தரப்பினராலும் கையொப்பமிடப்பட்டு உறுதிப்படுத்தப்பட்ட விரிவான சட்டசபை வரைபடங்கள் மற்றும் ஏற்ற அட்டவணைகளை வழங்கவும்
4.உற்பத்தி கண்காணிப்பு: முக்கிய திட்டங்களுக்கு வாராந்திர தயாரிப்பு முன்னேற்ற புகைப்படங்களை வழங்கவும்
5.தொழிற்சாலை ஏற்பு: வாடிக்கையாளர்கள் அல்லது மூன்றாம் தரப்பினர் தொழிற்சாலையில் சோதனைகளுக்கு சாட்சியாக அழைக்கப்படலாம்
6.ஆன்-சைட் சேவை: நிறுவல் வழிகாட்டுதல், தேவைப்பட்டால் தளத்தில் தொழில்நுட்ப ஆதரவு ஆகியவற்றை வழங்கவும்
7.ஆபரேஷன் டிராக்கிங்: செயல்பாட்டின் நிலையைப் புரிந்துகொள்வதற்காக கமிஷன் செய்யப்பட்ட 6 மாதங்களுக்குப் பிறகு மீண்டும் வருகை
▶ 500 க்கும் மேற்பட்ட செட் ஹெவி டியூட்டி கான்ஸ்டன்ட் ஃபோர்ஸ் ஹேங்கர்கள், அதிகபட்ச ஒற்றை யூனிட் சுமை 800kN
▶ அனைத்து ஹெவி டியூட்டி பொருட்களும் 3 வருட தர உத்தரவாதத்தை வழங்குகின்றன
▶ செயல்பாட்டின் போது ஏதேனும் தரச் சிக்கல்களுக்கு 48 மணிநேரத்திற்குள் தீர்வுகளை வழங்கவும்
▶ வாழ்நாள் தொழில்நுட்ப ஆலோசனை மற்றும் உதிரி பாகங்கள் வழங்கல்
ஹெவி டியூட்டி கான்ஸ்டன்ட் ஸ்பிரிங் ஹேங்கர் என்பது ஹெவி டியூட்டி பைப்லைன் அமைப்புகளின் பாதுகாப்பான செயல்பாட்டிற்கான நம்பகமான உத்தரவாதமாகும். 14 வருட கவனத்துடன், கனரக வேலை நிலைமைகள் எந்த தவறும் செய்ய அனுமதிக்காது என்பதை நாங்கள் ஆழமாக புரிந்துகொள்கிறோம். ஒவ்வொரு தயாரிப்பும் தீவிர வேலை நிலைமைகளின் கீழ் நிலையான செயல்பாட்டை உறுதிப்படுத்த கடுமையான சோதனைக்கு உட்பட்டுள்ளது.
