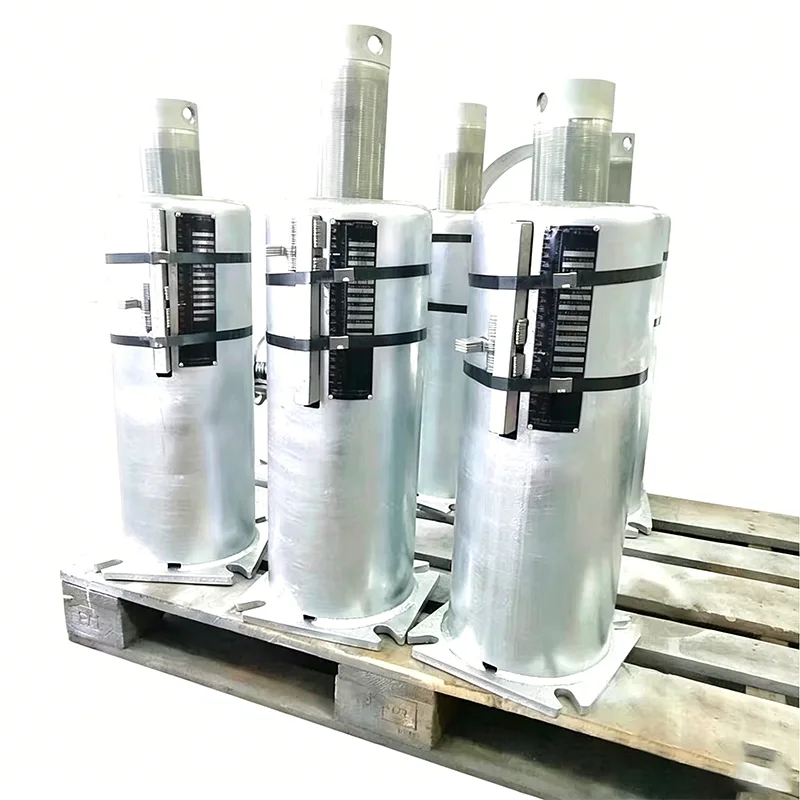

பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்ஸ்

பைப்லைன் சப்போர்ட்ஸ்/ஹேங்கர்கள் மற்றும் பவர் பிளாண்ட் சப்போர்டிங் தீர்வுகளில் 14 வருட அனுபவத்தின் அடிப்படையில், Yangzhou Tianshun Pipeline Technology Co., Ltd. அனல் மின்சாரம், அணுசக்தி மற்றும் ஒருங்கிணைந்த சுழற்சி மின் நிலையங்களுக்கு பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்களை வழங்குகிறது. இந்த தயாரிப்புகள், கொதிகலன்கள் மற்றும் நீராவி விசையாழிகள் போன்ற முக்கிய உபகரணங்களின் முக்கியமான இடைமுகங்களைப் பாதுகாக்கும், உயர் வெப்பநிலை, உயர் அழுத்த குழாய்களில் வெப்ப இடப்பெயர்ச்சி மற்றும் அழுத்த விநியோகத்தைக் கட்டுப்படுத்த வடிவமைக்கப்பட்டுள்ளன. பின்வரும் விவரங்கள் தயாரிப்பு அம்சங்கள், பொறியியல் நன்மைகள் மற்றும் குறிப்பிட்ட பயன்பாட்டு இடங்களை உள்ளடக்கியது.

தயாரிப்பின் சுமை தாங்கும் துல்லியம் மற்றும் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்க சுமை மற்றும் இடப்பெயர்ச்சியின் முக்கிய அளவுருக்கள் உட்பட, மாறி ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் சுமை-இடப்பெயர்ச்சி செயல்திறன் வளைவை இந்த எண்ணிக்கை காட்டுகிறது.

ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் சுமை அளவுத்திருத்தம் மற்றும் செயல்திறன் சோதனைக்கு உட்பட்டது. ANSI/MSS‑SP‑58‑2018 சர்வதேச தரநிலை மற்றும் NB/T47039‑2013 ஆகியவற்றுக்கு இணங்க, அமைப்பு-சுமை விலகல் ±5%க்குள் கட்டுப்படுத்தப்படுகிறது.

தயாரிப்புகள் மின்சாரம், பெட்ரோ-கெமிக்கல் மற்றும் பிற தொழில்துறை குழாய் அமைப்புகளுக்கான தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்கின்றன. MSS-SP‑58-2018 இன் படி, மாறக்கூடிய ஸ்பிரிங் யூனிட்களுக்கான அதிகபட்ச அனுமதிக்கக்கூடிய சுமை மாறுபாடு, முழு வேலைப் பயணத்திற்குள் இயக்க ஹாட்-லோடில் 25% ஐ விட அதிகமாக இருக்கக்கூடாது.

நிலையான ஸ்பிரிங் சப்போர்ட்/ஹேங்கரின் வகை சோதனையிலிருந்து பெறப்பட்ட சுமை-இடப்பெயர்ச்சி வளைவு. கிடைமட்ட அச்சு இடப்பெயர்ச்சியைக் குறிக்கிறது, செங்குத்து அச்சு சுமைகளைக் குறிக்கிறது. வளைவானது முழு வேலை செய்யும் பயணத்திலும் தோராயமாக கிடைமட்டமாக இருக்கும், வெப்ப விரிவாக்கம் மற்றும் சுருக்கம் காரணமாக குழாய் திசைதிருப்பலின் போது துணை விசை அடிப்படையில் மாறாமல் இருக்கும் என்பதை நிரூபிக்கிறது.

இந்த வகை சோதனை சுமை நிலைத்தன்மை, முழு-பயண நிலைத்தன்மை மற்றும் நிலையான வசந்த அலகுகளின் செயல்பாட்டு நம்பகத்தன்மையை சரிபார்க்கிறது. ANSI/MSS-SP‑58‑2018 மற்றும் NB/T47038-2013க்கு இணங்க ±6% க்குள் சுமை விலகல் கட்டுப்படுத்தப்படும், ஏற்றுமதிக்கு முன் அனைத்து உற்பத்தி அலகுகளும் சுமை அளவுத்திருத்தத்திற்கு உட்பட்டது.

பிரதான நீராவி குழாய்கள் மற்றும் பிற உயர் வெப்பநிலை மற்றும் உயர் அழுத்த குழாய்கள் உட்பட பெரிய வெப்ப இடமாற்றம் கொண்ட தொழில்துறை குழாய் அமைப்புகளுக்கு இந்த தயாரிப்புகள் பொருந்தும்.

தயாரிப்பு அம்சங்கள்

பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்கள் பைப்லைன் அழுத்த பகுப்பாய்வு முடிவுகளின் அடிப்படையில் தனிப்பயனாக்கப்பட்டவை, முக்கிய பண்புகள் சுமை தக்கவைத்தல், இடப்பெயர்ச்சி தகவமைப்பு மற்றும் நீண்ட கால செயல்பாட்டு நிலைத்தன்மை ஆகியவற்றில் கவனம் செலுத்துகின்றன.

லோட்-டிஸ்ப்ளேஸ்மென்ட் மெக்கானிசம்: இரண்டு உள்ளமைவுகளில் கிடைக்கிறது: மாறி ஸ்பிரிங் ஹேங்கர்கள்/ஆதரவுகள் மற்றும் நிலையான ஃபோர்ஸ் ஸ்பிரிங் ஹேங்கர்கள்/ஆதரவுகள். மாறக்கூடிய ஸ்பிரிங் யூனிட்கள் நேரியல் விறைப்புடன் சுமைகளைச் சுமக்கின்றன, அதே சமயம் நிலையான விசை அலகுகள் முழு வேலை செய்யும் பக்கவாதம் முழுவதும் கிட்டத்தட்ட நிலையான ஆதரவு சக்தியை வழங்குகின்றன, விலகல் 5% க்குள் கட்டுப்படுத்தப்படுகிறது, ஏற்ற இறக்கமான ஆதரவு சக்திகளால் ஏற்படும் குழாய்களில் கூடுதல் அழுத்தத்தை நீக்குகிறது.

பொருள் மற்றும் வெப்பநிலை இணக்கத்தன்மை: வசந்த கூறுகள் 60Si2Mn மற்றும் 50CrVA உள்ளிட்ட அலாய் ஸ்பிரிங் ஸ்டீல்களில் இருந்து தயாரிக்கப்படுகின்றன. கார்பன் எஃகு, வெப்ப-எதிர்ப்பு அலாய் ஸ்டீல் அல்லது துருப்பிடிக்காத எஃகு ஆகியவற்றிலிருந்து கட்டமைப்பு கூறுகளை உருவாக்கலாம். ஒட்டுமொத்தமாக அனுமதிக்கக்கூடிய இயக்க வெப்பநிலை வரம்பு -196°C முதல் +650°C வரை, குறைந்த-வெப்பநிலை தீவனத்திலிருந்து உயர்-வெப்பநிலை பிரதான நீராவி வரை அனைத்து குழாய்த் தேவைகளுக்கும் பொருந்தும்.

நிறுவல் & ஆணையிடுதல் வடிவமைப்பு: ஒவ்வொரு ஆதரவு/ஹேங்கரும் நிறுவல் பூட்டுதல் முள் மற்றும் சுமை இடப்பெயர்ச்சி பெயர்ப்பலகையுடன் பொருத்தப்பட்டிருக்கும். செயல்பாட்டைச் செயல்படுத்த குளிர் நிலை நிறுவலுக்குப் பிறகு பூட்டுதல் பின்னை அகற்றவும். பெயர்ப்பலகை தரவு மாதிரி எண்கள் மற்றும் முன்னமைக்கப்பட்ட சுமைகளின் ஆன்-சைட் சரிபார்ப்பை எளிதாக்குகிறது, இது ஆணையிடும் நேரத்தை கணிசமாகக் குறைக்கிறது.

விரிவான வீட்டு சோதனை: உற்பத்தித் தொகுதிகள் முழுவதும் நிலையான செயல்திறனை உறுதி செய்வதற்காக, வசந்த விறைப்பு, சுருக்க விலகல் மற்றும் மேற்பரப்பு பூச்சு தடிமன் உள்ளிட்ட அனைத்து சோதனைகளும் எங்கள் சொந்த ஆய்வகத்தில் நடத்தப்படுகின்றன. ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் விறைப்பு வளைவு பதிவுடன் மூன்று முழு-ஸ்ட்ரோக் சுருக்க சுழற்சிகளுக்கு உட்படுகிறது.

இந்த வடிவமைப்பு அம்சங்களுடன், பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்ஸ், நேரியல் வெப்ப விரிவாக்கம் மற்றும் தொடர்ச்சியான அதிர்வு ஆகியவற்றின் ஒருங்கிணைந்த நிலைமைகளின் கீழ் குழாய் அமைப்புகளின் முன்னரே தீர்மானிக்கப்பட்ட உயரத்தை பராமரிக்கிறது, இது திட்டமிடப்படாத பணிநிறுத்தங்களின் நிகழ்தகவைக் குறைக்கிறது.

பொறியியல் நன்மைகள்

மின் உற்பத்தி நிலையக் குழாய் வடிவமைப்பில், முற்றிலும் திடமான ஆதரவுகள் அல்லது பைப் கிளாம்ப் பொருத்துதலுடன் ஒப்பிடும்போது, ​​மீள் ஆதரவு தீர்வுகள் அழுத்தக் கட்டுப்பாடு, உபகரணப் பாதுகாப்பு மற்றும் நிறுவல் தகவமைப்பு ஆகியவற்றில் நேரடி மேம்பாடுகளை வழங்குகின்றன. பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்ஸின் பொறியியல் மதிப்பு பின்வரும் அம்சங்களில் பிரதிபலிக்கிறது:

பயனுள்ள வெப்ப இடப்பெயர்ச்சி இழப்பீடு: திடமான ஆதரவுகள் பைப்லைன் வெப்ப விரிவாக்கத்தை உறிஞ்சாது, இது பெரும்பாலும் குழாய் அமைப்பு பிணைப்பு, ஆதரவு தூக்குதல் அல்லது அதிக சுமைக்கு வழிவகுக்கும். ASME B31.1 போன்ற குறியீடுகளால் குறிப்பிடப்பட்ட அனுமதிக்கக்கூடிய வரம்புகளுக்குள் அழுத்த நிலைகளை வைத்து, குழாய் இடம்பெயர்வதால், மீள் ஹேங்கர்கள்/ஆதரவுகள் நேரியல் அல்லது தொடர்ந்து சுமைகளைச் சுமந்து செல்கின்றன.

முக்கிய உபகரண இடைமுகங்களில் குறைக்கப்பட்ட உந்துதல் மற்றும் கணம்: கொதிகலன் தலைப்புகள் மற்றும் விசையாழி நீராவி உள்ளீடுகள் சக்திகள் மற்றும் தருணங்களுக்கு மிகவும் உணர்திறன் கொண்டவை. ஸ்பிரிங் ஹேங்கர்கள்/ஆதரவுகளுடன் சரிசெய்த பிறகு, இடைமுக உந்துதல் கணிசமாகக் குறைக்கப்பட்டு, வெல்ட் பிளவுகள் மற்றும் ஃபிளேன்ஜ் கசிவுகளைத் தடுக்கிறது. விசையாழி உறைகள், முக்கிய நீராவி வால்வுகள் மற்றும் பிற உபகரணங்களின் பராமரிப்பு இடைவெளிகளை நீட்டிப்பதற்கான முக்கியமான நடவடிக்கை இதுவாகும்.

அதிர்வு பரிமாற்றத்தை அடக்குதல்: மின் உற்பத்தி நிலையக் குழாய்கள் அதிவேக நீராவி அல்லது இரண்டு-கட்ட ஓட்ட நிலைமைகளின் கீழ் அதிர்வுக்கு ஆளாகின்றன. ஸ்பிரிங் சப்போர்ட் சிஸ்டம்ஸ் ஆதரவு விறைப்பை மீள் உறுப்புகள் மூலம் உகந்த வரம்பிற்கு சரிசெய்கிறது, மேலும் டம்பர்களுடன் இணைந்தால், கட்டமைப்பு சோர்வைத் தடுக்க அதிர்வு ஆற்றலை திறம்பட சிதறடிக்கும்.

தாராளமான ஆன்-சைட் நிறுவல் சகிப்புத்தன்மை: ஸ்பிரிங் ஹேங்கர்கள்/ஆதரவுகள் ஒரு குறிப்பிட்ட உயர வரம்பிற்குள் நன்றாக சரிசெய்ய அனுமதிக்கின்றன, சிவில் அடித்தளங்கள் மற்றும் குளிர்-நிலை பைப்லைன் நிறுவலில் உள்ள விலகல்களுக்கு ஈடுசெய்யும். கான்ஸ்டன்ட் ஃபோர்ஸ் ஸ்பிரிங் யூனிட்கள் பெரும்பாலும் ஹைட்ராலிக் அல்லது ஸ்க்ரூ துணை சரிசெய்தல் சாதனங்களுடன் துல்லியமான ஆன்-சைட் சீரமைப்புக்காக பொருத்தப்பட்டிருக்கும்.

நீண்ட கால செயல்பாடு & தளர்வு எதிர்ப்பு: தளர்வு எதிர்ப்பு வசந்த வடிவமைப்பு மற்றும் அரிப்பை-எதிர்ப்பு மேற்பரப்பு சிகிச்சைகள் (ஹாட்-டிப் கால்வனைசிங், டாக்ரோமெட் போன்றவை), ஆதரவு சக்தி சிதைவு குறைவாக உள்ளது. வெளிநாட்டு திட்டங்களில் இருந்து 70% க்கும் மேற்பட்ட எங்கள் ஃபாலோ-அப் ஆர்டர்கள் மீண்டும் மீண்டும் வாடிக்கையாளர்களிடமிருந்து வந்தவை, இது எங்கள் ஆதரவு தயாரிப்புகளின் நீண்டகால நம்பகத்தன்மையை ஓரளவு பிரதிபலிக்கிறது.

தயாரிப்பு பயன்பாடுகள்

பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்கள் முதன்மையாக மின் நிலைய நீராவி-நீர் சுழற்சி மற்றும் உயர் வெப்பநிலை ஃப்ளூ கேஸ் அமைப்புகளில் முக்கியமான நிலைகளில் நிறுவப்பட்டுள்ளன. dampers, rigid struts மற்றும் பிற கூறுகளுடன் இணைந்து, அவை ஒரு முழுமையான குழாய் நெகிழ்வான கட்டுப்பாட்டு அமைப்பை உருவாக்குகின்றன.

கொதிகலன் பகுதி: முக்கிய நீராவி குழாய்கள், சூடான மற்றும் குளிர்ந்த ரீஹீட் பைப்லைன்கள், சூப்பர் ஹீட்டர் அவுட்லெட் குழாய்கள் போன்றவற்றில் பயன்படுத்தப்படும்.

விசையாழி பகுதி: பிரதான நீராவி குழாய்கள், உயர் வெப்பநிலை மீண்டும் சூடாக்கும் நீராவி குழாய்கள் மற்றும் உயர் அழுத்த பைபாஸ் பைப்லைன்களில் நிறுவப்பட்டுள்ளது. துல்லியமான ஆதரவின் மூலம், விசையாழி இடைமுகங்களுக்கு அனுப்பப்படும் சக்திகள் மற்றும் தருணங்களை கட்டுப்படுத்துகிறது, தண்டு சீரமைப்பு துல்லியத்தை உறுதி செய்கிறது மற்றும் விசையாழி உறைகளில் அதிர்வுகளின் தாக்கத்தை குறைக்கிறது.

உயர் அழுத்த ஊட்டநீர் அமைப்பு: உயர் அழுத்த ஊட்டநீர் குழாய்கள் மற்றும் வெப்ப நீர் குழாய்களில், ஸ்பிரிங் ஹேங்கர்கள்/ஆதரவுகள் கனரக குழாய்களை ஆதரிக்கின்றன, அதே நேரத்தில் வெப்பநிலை மாற்றங்களுக்கு ஏற்றவாறு, குழாய் சரிவை பராமரிக்கின்றன மற்றும் தடைசெய்யப்பட்ட இடப்பெயர்ச்சியால் ஏற்படும் குழிவுறுதல் அல்லது நீர் சுத்தி சிக்கல்களைத் தவிர்க்கின்றன.

ஃப்ளூ கேஸ் & டிசல்ஃபரைசேஷன்/டெனிட்ரிஃபிகேஷன் சிஸ்டம்: பெரிய விட்டம் கொண்ட ஃப்ளூ கேஸ்/காற்று குழாய்கள், ஜிஜிஹெச் இன்லெட்/அவுட்லெட் டக்ட்ஸ் மற்றும் டெசல்ஃபரைசேஷன் டவர் இணைப்பு குழாய்கள். இந்த மெல்லிய சுவர் கட்டமைப்புகள் குறிப்பிடத்தக்க வெப்ப விரிவாக்கத்தை அனுபவிக்கின்றன. ஸ்பிரிங் சப்போர்ட்ஸ் இந்த இடப்பெயர்ச்சியை ஈடுசெய்கிறது, ஃபிளேன்ஜ் இணைப்பு அழுத்தத்தை குறைக்கிறது மற்றும் முழு ஃப்ளூ வாயு அமைப்பையும் பாதுகாக்க விரிவாக்க மூட்டுகளுடன் இணைந்து வேலை செய்கிறது.

அணுசக்தி வழக்கமான தீவு: இரண்டாம் நிலை மின்சுற்று பிரதான நீராவி, முக்கிய தீவன நீர் மற்றும் பிற குழாய்களில் பயன்படுத்தப்படுகிறது. அணுசக்தி நிலைத்தன்மைக் கட்டுப்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கிறது மற்றும் முழுமையான பொருள் தரச் சான்றிதழ்கள் மற்றும் ஆதரவு செயல்பாட்டுத் தகுதி அறிக்கைகளை வழங்குகிறது.

தர உத்தரவாதம் & தொழிற்சாலை திறன்கள்

ஜியாங்சு மாகாணத்தில் உள்ள எங்கள் தொழிற்சாலையானது முழு தானியங்கி பெல்லோஸ் உற்பத்திக் கோடுகள், CNC கட்டிங் மற்றும் வெல்டிங் அமைப்புகள் மற்றும் சான்றளிக்கப்பட்ட அழிவில்லாத சோதனை (NDT) குழு ஆகியவற்றைக் கொண்டுள்ளது. கச்சா ஸ்பிரிங் கம்பியில் இருந்து முடிக்கப்பட்ட தயாரிப்பு விநியோகம் வரை, பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்ஸ் பின்வரும் சோதனைச் சாவடிகளில் கடுமையான கட்டுப்பாட்டிற்கு உட்பட்டது: மூலப்பொருள் வெப்ப எண்கள் மற்றும் இயற்பியல்/வேதியியல் அறிக்கைகளின் சரிபார்ப்பு, வசந்த வெப்ப சிகிச்சைக்குப் பிறகு கடினத்தன்மை மற்றும் உலோகவியல் ஆய்வு, முடிக்கப்பட்ட தயாரிப்புகளின் முழு-ஸ்ட்ரோக் விறைப்பு சோதனை, மற்றும் மேற்பரப்பு பூச்சு தடிமன் மற்றும் ஒட்டுதல் சோதனை.

எங்கள் தர மேலாண்மை அமைப்பு ISO 9001:2015 க்கு சான்றளிக்கப்பட்டுள்ளது, மேலும் அனைத்து தயாரிப்புகளும் ASME, CE மற்றும் API உள்ளிட்ட சர்வதேச தரங்களுடன் இணங்குகின்றன. திட்டத் தேவைகளுக்கு ஏற்ப முழுமையான ஏற்பு ஆவணங்கள் வழங்கப்படலாம்.

பொறியியல் ஆதரவு மற்றும் சேவைகள்

உலகளாவிய ரீதியில் 45 நாடுகளுக்கு பைப்லைன் உபகரணங்களை வழங்குவதில் எங்களின் அனுபவத்தைப் பயன்படுத்தி, பவர் பிளாண்ட் ஸ்பிரிங் சப்போர்ட்களின் ஒவ்வொரு தொகுதிக்கும் விரிவான தேர்வு, நிறுவல் மற்றும் நீண்ட கால தொழில்நுட்ப ஆதரவை வழங்குகிறோம்:

▶  தேர்வு கணக்கீடு: குழாய் அழுத்த பகுப்பாய்வு அறிக்கைகளைப் பெற்று, பொருத்தமான ஆதரவு/ஹேங்கர் வகைகள், ஸ்பிரிங் மாறிலிகள் மற்றும் நிறுவல் உயரங்களைப் பரிந்துரைக்கவும்.

▶  விரைவான பதில்: விற்பனைக்கு முந்தைய தொழில்நுட்ப விசாரணைகள் மற்றும் மேற்கோள்கள் ஒரு வேலை நாளுக்குள் பதிலளிக்கப்படும்.

▶  ஆன்-சைட் கண்காணிப்பு & சாட்சி: சோதனை செயல்முறைகளில் வாடிக்கையாளர் அல்லது மூன்றாம் தரப்பு ஆன்-சைட் சாட்சியத்தை ஆதரிக்கவும்.

▶  நிறுவல் மற்றும் ஆணையிடுதல் வழிகாட்டுதல்: விரிவான நிறுவல் கையேடுகள் மற்றும் குளிர்-நிலை சரிசெய்தல் பரிந்துரைகளை வழங்கவும், தேவைப்படும்போது தொலைநிலை வீடியோ உதவி கிடைக்கும்.

▶  உதிரி பாகங்கள் சேவை: ஒவ்வொரு உற்பத்தித் தொகுதிக்கும் ஸ்பிரிங் அளவுத்திருத்தப் பதிவுகளைத் தக்கவைத்து, மாற்று ஸ்பிரிங் அசெம்பிளிகளை விரைவாக வழங்குவதைச் செயல்படுத்துகிறது.

குறிப்பிட்ட திட்டங்களுக்கான பவர் பிளாண்ட் ஸ்பிரிங் ஆதரவு உள்ளமைவு தீர்வுகள் பற்றிய விவாதங்களுக்கு அல்லது தொடர்புடைய திட்டக் குறிப்புகளைப் பெற, எங்கள் தொழில்நுட்ப விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும். நிலையான மாதிரிகளின் பட்டியலைக் காட்டிலும், உண்மையான வேலை நிலைமைகளின் அடிப்படையில் விரிவான சுமை-இடப்பெயர்ச்சி கணக்கீட்டுத் தாள்கள் மற்றும் பரிந்துரைக்கப்பட்ட தளவமைப்புகளை நாங்கள் வழங்குவோம், பாதுகாப்பான பைப்லைன் செயல்பாட்டை உறுதி செய்யும் போது ஒட்டுமொத்த கொள்முதல் செலவுகளைக் கட்டுப்படுத்த உதவுகிறது.
